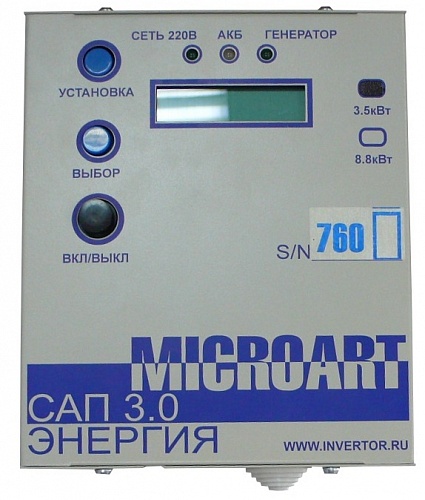

Система автоматического пуска электростанций
|
Большие изображения
САП Энергия-3,5 расчитана на управление бензо-газо-дизель-электростанциями с рядом мощностей до 3,5 кВт. Преимущество упомянутых САП Энергия заключается не только в том, что они могут управлять мини-электростанцией в зависимости от наличия/отсутствия в сети 220 В и, при этом, доступны по цене. Отличительной их особенностью является возможность управления сетью/бензо-газо-дизель-генератором и в зависимости от состояния блока аккумуляторных батарей с подключенным мощным инвертором МАП Энергия. МАП заряжает аккумуляторы от сети или от работающей мини-электростанции, а затем, при отсутствии сети и выключенном дизеле, преобразует запасённую в аккумуляторах энергию в 220 В, что позволяет использовать топливо дизель — электростанции с КПД близким к максимуму.
Подобный комплекс (мини-электростанция со встроенным стартером + блок аккумуляторов + инвертор + автоматика управления) имеет ряд принципиально важных преимуществ, проявляющихся и при ПОЛНОМ ОТСУТСТВИИ промышленной сети 220 В:
Автономное электричество всегда в наличии. В любое время суток можно просто включить любой прибор, освещение и т.п. Для этого не придется идти с фонарем к генератору и заводить его;
Большую часть времени, при автономном электроснабжении от подобного комплекса, мини-электростанция находится в выключенном состоянии. Следовательно, обеспечена тишина, отсутствие выхлопных газов, а так же многократно увеличивается общий ресурс её двигателя;
Появляется возможность использования устройств с более сильными пусковыми токами, чем те, на которые рассчитан ваш генератор (у инвертора с аккумуляторами имеется больший запас по перегрузкам). Так, например, бензо-электрогенератор, с номинальной/максимальной мощностью 1,7/2,0 кВт соответственно, не способен запустить скважинный насос мощностью 1,3 кВт (так как пусковая мощность последнего не менее 3 кВт), а для рекомендуемого для совместной работы инвертора МАП Энергия (модели от 3 кВт) это вполне посильная задача;
Существенная экономия топлива;
В случае если сеть 220 В подведена, но часто пропадает, как правило, до включения мини-электростанции, дело вообще не дойдет (энергии, запасенной в аккумуляторах, при экономичном потреблении, может хватить на несколько суток);
При исчезновении в сети 220 В, не будет задержки с ее появлением (1,5 — 5 минут), так как сначала всю нагрузку возьмет на себя инвертор, время переключения которого, практически мгновенно (20 — 30 мс);
В течение длительного срока (вплоть до месяца), при автономном снабжении, не требуется какого-либо вмешательства со стороны (нет необходимости заводить/глушить мини-электростанцию, заливать в неё топливо, масло, прокачивать топливопроводы и т. п.). Данное достоинство особенно актуально, если использовать комплекс будут пожилые люди, женщины или дети.
Общий принцип работы генератора/комплекса с САП.
При наличии сети 220 В, от нее, при необходимости и автоматически, посредством МАП-а, подзаряжается блок аккумуляторных батарей. Рекомендуется 4 шт (или 6 шт для МАП-а 6 кВт и более) АКБ по 190 — 200 АЧ, соединенных последовательно-параллельно на номинальное напряжение 24 В. Само напряжение 220 В пропускается, при этом, через САП и МАП к потребителям.
При исчезновении в сети напряжения 220 В, МАП начинает вырабатывать 220 В и подавать его на свой выход (к потребителям) от энергии, запасенной в АКБ.
После истечения некоторого времени автономной работы, при падении напряжения на АКБ ниже 22 В, длительностью более 20 сек, САП дает команду на запуск мини-электростанции (при необходимости, делается до пяти попыток пуска), после прогрева которого (через 3 минуты), вырабатываемое им напряжение 220 В, поступит через МАП к потребителям, причем часть поступающей энергии, МАП направит на заряд АКБ, что обеспечит высокий КПД использования топлива.
Когда напряжение на АКБ достигнет 29 В или при появлении в сети напряжения 220 В, САП дает команду на выключение мини-электростанции.
а. Если напряжение на АКБ достигло 29 В, мини-электростанция автоматически выключается, а если в сети по-прежнему нет 220 В, МАП снова начинает вырабатывать 220 В от АКБ, и далее см. п. 3.
б. Если в сети появилось 220 В, а напряжение на АКБ еще не достигло 29 В, их дальнейшая зарядка производится от сети посредством МАП-а. Сетевое напряжение 220 В так же транслируется на выход МАП-а. Далее см. п. 2.
САП Энергия-8.8 расчитана на управление бензо-газо-дизель-электростанциями с рядом мощностей до 9 кВт. Преимущество упомянутых САП Энергия заключается не только в том, что они могут управлять мини-электростанцией в зависимости от наличия/отсутствия в сети 220 В и, при этом, доступны по цене. Отличительной их особенностью является возможность управления сетью/бензо-газо-дизель-генератором и в зависимости от состояния блока аккумуляторных батарей с подключенным мощным инвертором МАП Энергия. МАП заряжает аккумуляторы от сети или от работающей мини-электростанции, а затем, при отсутствии сети и выключенном дизеле, преобразует запасённую в аккумуляторах энергию в 220 В, что позволяет использовать топливо дизель — электростанции с КПД близким к максимуму.
Подобный комплекс (мини-электростанция со встроенным стартером + блок аккумуляторов + инвертор + автоматика управления) имеет ряд принципиально важных преимуществ, проявляющихся и при ПОЛНОМ ОТСУТСТВИИ промышленной сети 220 В:
Автономное электричество всегда в наличии. В любое время суток можно просто включить любой прибор, освещение и т.п. Для этого не придется идти с фонарем к генератору и заводить его;
Большую часть времени, при автономном электроснабжении от подобного комплекса, мини-электростанция находится в выключенном состоянии. Следовательно, обеспечена тишина, отсутствие выхлопных газов, а так же многократно увеличивается общий ресурс её двигателя;
Появляется возможность использования устройств с более сильными пусковыми токами, чем те, на которые рассчитан ваш генератор (у инвертора с аккумуляторами имеется больший запас по перегрузкам). Так, например, бензо-электрогенератор, с номинальной/максимальной мощностью 1,7/2,0 кВт соответственно, не способен запустить скважинный насос мощностью 1,3 кВт (так как пусковая мощность последнего не менее 3 кВт), а для рекомендуемого для совместной работы инвертора МАП Энергия (модели от 3 кВт) это вполне посильная задача;
Существенная экономия топлива;
В случае если сеть 220 В подведена, но часто пропадает, как правило, до включения мини-электростанции, дело вообще не дойдет (энергии, запасенной в аккумуляторах, при экономичном потреблении, может хватить на несколько суток);
При исчезновении в сети 220 В, не будет задержки с ее появлением (1,5 — 5 минут), так как сначала всю нагрузку возьмет на себя инвертор, время переключения которого, практически мгновенно (20 — 30 мс);
В течение длительного срока (вплоть до месяца), при автономном снабжении, не требуется какого-либо вмешательства со стороны (нет необходимости заводить/глушить мини-электростанцию, заливать в неё топливо, масло, прокачивать топливопроводы и т. п.). Данное достоинство особенно актуально, если использовать комплекс будут пожилые люди, женщины или дети.
Общий принцип работы генератора/комплекса с САП.
При наличии сети 220 В, от нее, при необходимости и автоматически, посредством МАП-а, подзаряжается блок аккумуляторных батарей. Рекомендуется 4 шт (или 6 шт для МАП-а 6 кВт и более) АКБ по 190 — 200 АЧ, соединенных последовательно-параллельно на номинальное напряжение 24 В. Само напряжение 220 В пропускается, при этом, через САП и МАП к потребителям.
При исчезновении в сети напряжения 220 В, МАП начинает вырабатывать 220 В и подавать его на свой выход (к потребителям) от энергии, запасенной в АКБ.
После истечения некоторого времени автономной работы, при падении напряжения на АКБ ниже 22 В, длительностью более 20 сек, САП дает команду на запуск мини-электростанции (при необходимости, делается до пяти попыток пуска), после прогрева которого (через 3 минуты), вырабатываемое им напряжение 220 В, поступит через МАП к потребителям, причем часть поступающей энергии, МАП направит на заряд АКБ, что обеспечит высокий КПД использования топлива.
Когда напряжение на АКБ достигнет 29 В или при появлении в сети напряжения 220 В, САП дает команду на выключение мини-электростанции.
а. Если напряжение на АКБ достигло 29 В, мини-электростанция автоматически выключается, а если в сети по-прежнему нет 220 В, МАП снова начинает вырабатывать 220 В от АКБ, и далее см. п. 3.
б. Если в сети появилось 220 В, а напряжение на АКБ еще не достигло 29 В, их дальнейшая зарядка производится от сети посредством МАП-а. Сетевое напряжение 220 В так же транслируется на выход МАП-а. Далее см. п. 2.
Подобный комплекс (мини-электростанция со встроенным стартером + блок аккумуляторов + инвертор + автоматика управления) имеет ряд принципиально важных преимуществ, проявляющихся и при ПОЛНОМ ОТСУТСТВИИ промышленной сети 220 В:
-Автономное электричество всегда в наличии. В любое время суток можно просто включить любой прибор, освещение и т.п. Для этого не придется идти с фонарем к генератору и заводить его;
-Большую часть времени, при автономном электроснабжении от подобного комплекса, мини-электростанция находится в выключенном состоянии. Следовательно, обеспечена тишина, отсутствие выхлопных газов, а так же многократно увеличивается общий ресурс её двигателя;
-Появляется возможность использования устройств с более сильными пусковыми токами, чем те, на которые рассчитан ваш генератор (у инвертора с аккумуляторами имеется больший запас по перегрузкам). Так, например, бензо-электрогенератор, с номинальной/максимальной мощностью 1,7/2,0 кВт соответственно, не способен запустить скважинный насос мощностью 1,3 кВт (так как пусковая мощность последнего не менее 3 кВт), а для рекомендуемого для совместной работы инвертора МАП Энергия (модели от 3 кВт) это вполне посильная задача;
-Существенная экономия топлива;
-В случае если сеть 220 В подведена, но часто пропадает, как правило, до включения мини-электростанции, дело вообще не дойдет (энергии, запасенной в аккумуляторах, при экономичном потреблении, может хватить на несколько суток);
-При исчезновении в сети 220 В, не будет задержки с ее появлением (1,5 — 5 минут), так как сначала всю нагрузку возьмет на себя инвертор, время переключения которого, практически мгновенно (20 — 30 мс);
В течение длительного срока (вплоть до месяца), при автономном снабжении, не требуется какого-либо вмешательства со стороны (нет необходимости заводить/глушить мини-электростанцию, заливать в неё топливо, масло, прокачивать топливопроводы и т. п.). Данное достоинство особенно актуально, если использовать комплекс будут пожилые люди, женщины или дети.
Общий принцип работы генератора/комплекса с САП.
1)При наличии сети 220 В, от нее, при необходимости и автоматически, посредством МАП-а, подзаряжается блок аккумуляторных батарей. Рекомендуется 4 шт (или 6 шт для МАП-а 6 кВт и более) АКБ по 190 — 200 АЧ, соединенных последовательно-параллельно на номинальное напряжение 24 В. Само напряжение 220 В пропускается, при этом, через САП и МАП к потребителям.
2)При исчезновении в сети напряжения 220 В, МАП начинает вырабатывать 220 В и подавать его на свой выход (к потребителям) от энергии, запасенной в АКБ.
3)После истечения некоторого времени автономной работы, при падении напряжения на АКБ ниже 22 В, длительностью более 20 сек, САП дает команду на запуск мини-электростанции (при необходимости, делается до пяти попыток пуска), после прогрева которого (через 3 минуты), вырабатываемое им напряжение 220 В, поступит через МАП к потребителям, причем часть поступающей энергии, МАП направит на заряд АКБ, что обеспечит высокий КПД использования топлива.
4)Когда напряжение на АКБ достигнет 29 В или при появлении в сети напряжения 220 В, САП дает команду на выключение мини-электростанции.а. Если напряжение на АКБ достигло 29 В, мини-электростанция автоматически выключается, а если в сети по-прежнему нет 220 В, МАП снова начинает вырабатывать 220 В от АКБ, и далее см. п. 3.
б. Если в сети появилось 220 В, а напряжение на АКБ еще не достигло 29 В, их дальнейшая зарядка производится от сети посредством МАП-а. Сетевое напряжение 220 В так же транслируется на выход МАП-а.Далее см. п. 2.
| Мощность, кВт | 3.50 |
| Uвых, В | 220 |
| Максимальная мощность, кВт | 3.50 |
| Габариты [В×Г×Ш], см | 18×7×16 |
