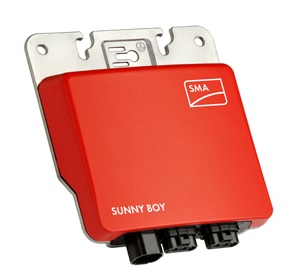

Микроинверторы для станций с частично затенёнными элементами SUNNY BOY
.jpg)
|
Большие изображения
.jpg)
Инвертор практически для любого модуля: новый микроинвертор Sunny Boy 200-US выделяется из ассортимента изделий SMA. Он является идеальным решением как для нестандартно соединённых линий, так и для ФЭ станций с частично затенёнными элементами. В любом случае благодаря модульной конструкции станции, оснащённые Sunny Boy 200-US, могут быть переделаны и обновлены в любое время, например в случае структурных изменений, расширения ёмкости, ограничиваясь лишь возможностями финансирования. Также можно комбинировать микроинверторную концепцию SMA с хорошо известной линейной концепцией.
Высокая производительность
• Максимальный КПД до 95.5 %
• Оптимальное использование модуля с индивидуальным MPP трекингом
• Идеально для частично затенённых ФЭ станций
Безопасность
• Гальваническая изоляция
• Перечень UL (UL 1741 / IEEE 1547)
Надёжность
• Быстрая диагностика с доступом к измеряемым величинам и памяти событий
• Максимальная электрическая надёжность благодаря запатентованной конструкции и минимуму компонентов
Коммуникации
• Свободный и удобный мониторинг через портал Sunny Portal
• Отображение рабочих данных в режиме реального времени
• Удалённое наблюдение через интернет, со смартфонов на iOS или Android
● Стандартно ○ Дополнительно — Не доступно
Характеристики Sunny Boy 200-US
Вход (DC)
Макс. DC мощность (@ cos ϕ = 1) 210 W
Макс. вх.напряжение 45 V
MPP диапазон напряжений / ном. вх.напряжение 23 В ... 32 В / 29.5 V
Мин. вх.напряжение / макс. номинальн.вх.напряжение 23 В / 40 V
Макс. входной ток 8.5 A
Макс. входной ток на линию 8.5 A
Число независимых MPP входов / линий на MPP вход 1 / 1
Выход (AC)
Ном. мощность (@ 240 V, 60 Гц) 200 W
Макс. кажущаяся AC мощность 200 VA
Ном. AC напряжение / диапазон 2×120 В / 211 В — 264 V
AC частота / диапазон 60 Гц/ 59.3 Гц... 60.5 Гц
Номинальная частота / ном. напряжение сети 60 Гц/ 240 V
Макс. выходной ток 1 A
Множитель номинальной мощности 1
Фазы подачи / фазы подключения 1 / 2
Эффективность
Макс. эффективность / CEC эффективность 95.5 % / 95 %
Защитные устройства
Мониторинг неисправностей заземления / мониторинг сети ● / ●
Защита от неправильной полярности DC / Защита от кор.замыкания AC / гальванич.изоляция ● / ● / ●
Общие данные
Размеры (Ш / В / Г) 188.4 / 218.4 / 43.7 мм, (7.4 / 8.6 / 1.7 дюймов)
Масса 1.3 кг / 2.9 фунтов
Рабочая температура -40 °C ... +65 °C / −40 °F ... +149 °F
Топология HF Трансформатор
Охлаждение Конвекция
Степень защиты (по IEC 60529) NEMA 3R
Макс. допустимая относительная влажность(без конденсата) 100 %
Дополнительно
Подключение DC Соединитель
Подключение AC Соединитель
.jpg "ss (2013-06-25 at 09.46.33).jpg")
Инвертор практически для любого модуля: новый микроинвертор Sunny Boy 240-USвыделяется из ассортимента изделий SMA. Он является идеальным решением как для нестандартно соединённых линий, так и для ФЭ станций с частично затенёнными элементами. В любом случае благодаря модульной конструкции станции, оснащённые Sunny Boy 240-US, могут быть переделаны и обновлены в любое время, например в случае структурных изменений, расширения ёмкости, ограничиваясь лишь возможностями финансирования. Также можно комбинировать микроинверторную концепцию SMA с хорошо известной линейной концепцией.
Высокая производительность
• Максимальный КПД до 95.5 %
• Оптимальное использование модуля с индивидуальным MPP трекингом
• Идеально для частично затенённых ФЭ станций
Безопасность
• Гальваническая изоляция
• Перечень UL (UL 1741 / IEEE 1547)
Надёжность
• Быстрая диагностика с доступом к измеряемым величинам и памяти событий
• Максимальная электрическая надёжность благодаря запатентованной конструкции и минимуму компонентов
Коммуникации
• Свободный и удобный мониторинг через портал Sunny Portal
• Отображение рабочих данных в режиме реального времени
• Удалённое наблюдение через интернет, со смартфонов на iOS или Android
● Стандартно ○ Дополнительно — Не доступно
Характеристики Sunny Boy 240-US
Вход (DC)
Макс. DC мощность (@ cos ϕ = 1) 250 W
Макс. вх.напряжение 45 V
MPP диапазон напряжений / ном. вх.напряжение 23 В ... 32 В / 29.5 V
Мин. вх.напряжение / макс. номинальн.вх.напряжение 23 В / 40 V
Макс. входной ток 8.5 A
Макс. входной ток на линию 8.5 A
Число независимых MPP входов / линий на MPP вход 1 / 1
Выход (AC)
Ном. мощность (@ 240 V, 60 Гц) 240 W
Макс. кажущаяся AC мощность 240 VA
Ном. AC напряжение / диапазон 2×120 В / 211 В — 264 V
AC частота / диапазон 60 Гц/ 59.3 Гц... 60.5 Гц
Номинальная частота / ном. напряжение сети 60 Гц/ 240 V
Макс. выходной ток 1 A
Множитель номинальной мощности 1
Фазы подачи / фазы подключения 1 / 2
Эффективность
Макс. эффективность / CEC эффективность 95.5 % / 95 %
Защитные устройства
Мониторинг неисправностей заземления / мониторинг сети ● / ●
Защита от неправильной полярности DC / Защита от кор.замыкания AC / гальванич.изоляция ● / ● / ●
Общие данные
Размеры (Ш / В / Г) 188.4 / 218.4 / 43.7 мм, (7.4 / 8.6 / 1.7 дюймов)
Масса 1.3 кг / 2.9 фунтов
Рабочая температура -40 °C ... +65 °C / −40 °F ... +149 °F
Топология HF Трансформатор
Охлаждение Конвекция
Степень защиты (по IEC 60529) NEMA 3R
Макс. допустимая относительная влажность(без конденсата) 100 %
Дополнительно
Подключение DC Соединитель
Подключение AC Соединитель
.jpg "ss (2013-06-25 at 09.46.33).jpg")
.jpg)
Инвертор практически для любого модуля: новый микроинвертор Sunny Boy 200 выделяется из ассортимента изделий SMA. Он является идеальным решением как для нестандартно соединённых линий, так и для ФЭ станций с частично затенёнными элементами. В любом случае благодаря модульной конструкции станции, оснащённые Sunny Boy 200, могут быть переделаны и обновлены в любое время, например в случае структурных изменений, расширения ёмкости, ограничиваясь лишь возможностями финансирования. Также можно комбинировать микроинверторную концепцию SMA с хорошо известной линейной концепцией.
Высокая производительность
• Максимальный КПД до 95.5 %
• Оптимальное использование модуля с индивидуальным MPP трекингом
• Идеально для частично затенённых ФЭ станций
Безопасность
• Гальванич.изоляция
Надёжность
• Быстрая диагностика с доступом к измеряемым величинам и памяти событий
• Максимальная электрическая надёжность благодаря запатентованной конструкции и минимуму компонентов
Коммуникации
• Свободный и удобный мониторинг через портал Sunny Portal
• Отображение рабочих данных в режиме реального времени
• Удалённое наблюдение через интернет
● Стандартно ○ Дополнительно — Не доступно
Характеристики Sunny Boy 200
Вход (DC)
Макс. DC мощность (@ cos ϕ = 1) 210 W
Макс. вх.напряжение 45 V
MPP диапазон напряжений / ном. вх.напряжение 23 В ... 32 В / 29 V
Мин. вх.напряжение / макс. номинальн.вх.напряжение 23 В / 40 V
Макс. входной ток 8.5 A
Макс. входной ток на линию 8.5 A
Число независимых MPP входов / линий на MPP вход 1 / 1
Выход (AC)
Ном.вых. мощность(@ 230 V, 50 Гц) 200 W
Макс. кажущаяся AC мощность 200 VA
Ном. AC напряжение / диапазон 230 В / 180 В — 270 V
AC частота / диапазон 50 Гц/ 45.5 Гц... 63 Гц
Номинальная частота / ном. напряжение сети 50 Гц/ 230 V
Макс. выходной ток 1 A
Множитель номинальной мощности 1
Фазы подачи / фазы подключения 1 / 1
Эффективность
Макс. эффективность / Эффективность по европейской оценке 95.5 % / 95 %
Защитные устройства
Мониторинг неисправностей заземления / мониторинг сети ● / ●
Защита от неправильной полярности DC / Защита от кор.замыкания AC / гальванич.изоляция ● / ● / ●
Общие данные
Размеры (Ш / В / Г) 188.4 / 218.4 / 43.7 мм, (7.4 / 8.6 / 1.7 дюймов)
Масса 1.3 кг / 2.9 фунтов
Рабочая температура -40 °C ... +65 °C / −40 °F ... +149 °F
Топология HF Трансформатор
Охлаждение Конвекция
Степень защиты (по IEC 60529) IP65
Макс. допустимая относительная влажность(без конденсата) 100 %
Дополнительно
Подключение DC Соединитель
Подключение AC Соединитель
.jpg "ss (2013-06-25 at 09.59.14).jpg")
Инвертор практически для любого модуля: новый микроинвертор Sunny Boy 240 выделяется из ассортимента изделий SMA. Он является идеальным решением как для нестандартно соединённых линий, так и для ФЭ станций с частично затенёнными элементами. В любом случае благодаря модульной конструкции станции, оснащённые Sunny Boy 240, могут быть переделаны и обновлены в любое время, например в случае структурных изменений, расширения ёмкости, ограничиваясь лишь возможностями финансирования. Также можно комбинировать микроинверторную концепцию SMA с хорошо известной линейной концепцией.
Высокая производительность
• Максимальный КПД до 95.5 %
• Оптимальное использование модуля с индивидуальным MPP трекингом
• Идеально для частично затенённых ФЭ станций
Безопасность
• Гальванич.изоляция
Надёжность
• Быстрая диагностика с доступом к измеряемым величинам и памяти событий
• Максимальная электрическая надёжность благодаря запатентованной конструкции и минимуму компонентов
Коммуникации
• Свободный и удобный мониторинг через портал Sunny Portal
• Отображение рабочих данных в режиме реального времени
• Удалённое наблюдение через интернет
● Стандартно ○ Дополнительно — Не доступно
Характеристики Sunny Boy 240
Вход (DC)
Макс. DC мощность (@ cos ϕ = 1) 245 W
Макс. вх.напряжение 45 V
MPP диапазон напряжений / ном. вх.напряжение 23 В ... 32 В / 29 V
Мин. вх.напряжение / макс. номинальн.вх.напряжение 23 В / 40 V
Макс. входной ток 8.5 A
Макс. входной ток на линию 8.5 A
Число независимых MPP входов / линий на MPP вход 1 / 1
Выход (AC)
Ном.вых. мощность(@ 230 V, 50 Гц) 230 W
Макс. кажущаяся AC мощность 230 VA
Ном. AC напряжение / диапазон 230 В / 180 В — 270 V
AC частота / диапазон 50 Гц/ 45.5 Гц... 63 Гц
Номинальная частота / ном. напряжение сети 50 Гц/ 230 V
Макс. выходной ток 1 A
Множитель номинальной мощности 1
Фазы подачи / фазы подключения 1 / 1
Эффективность
Макс. эффективность / Эффективность по европейской оценке 95.5 % / 95 %
Защитные устройства
Мониторинг неисправностей заземления / мониторинг сети ● / ●
Защита от неправильной полярности DC / Защита от кор.замыкания AC / гальванич.изоляция ● / ● / ●
Общие данные
Размеры (Ш / В / Г) 188.4 / 218.4 / 43.7 мм, (7.4 / 8.6 / 1.7 дюймов)
Масса 1.3 кг / 2.9 фунтов
Рабочая температура -40 °C ... +65 °C / −40 °F ... +149 °F
Топология HF Трансформатор
Охлаждение Конвекция
Степень защиты (по IEC 60529) IP65
Макс. допустимая относительная влажность(без конденсата) 100 %
Дополнительно
Подключение DC Соединитель
Подключение AC Соединитель
.jpg "ss (2013-06-25 at 09.59.14).jpg")
.jpg "ss (2015-10-27 at 11.11.12).jpg")
Инвертор практически для любого модуля: новый микроинвертор Sunny Boy 240-99-10 выделяется из ассортимента изделий SMA. Он является идеальным решением как для нестандартно соединённых линий, так и для ФЭ станций с частично затенёнными элементами. В любом случае благодаря модульной конструкции станции, оснащённые Sunny Boy 240, могут быть переделаны и обновлены в любое время, например в случае структурных изменений, расширения ёмкости, ограничиваясь лишь возможностями финансирования. Также можно комбинировать микроинверторную концепцию SMA с хорошо известной линейной концепцией.
Высокая производительность
• Максимальный КПД до 95.8 %
• Оптимальное использование модуля с индивидуальным MPP трекингом
• Идеально для частично затенённых ФЭ станций
Безопасность
• Гальванич.изоляция
Надёжность
• Быстрая диагностика с доступом к измеряемым величинам и памяти событий
• Максимальная электрическая надёжность благодаря запатентованной конструкции и минимуму компонентов
Коммуникации
• Свободный и удобный мониторинг через портал Sunny Portal
• Отображение рабочих данных в режиме реального времени
• Удалённое наблюдение через интернет
| Макс. DC мощность (@ cos ϕ = 1) | 210 W |
| Макс. вх.напряжение | 45 V |
| Ном. мощность (@ 240 V, 60 Гц) | 200 W |
| Размеры (Ш / В / Г) | 188.4 / 218.4 / 43.7 мм, (7.4 / 8.6 / 1.7 дюймов) |
| Масса | 1.3 кг / 2.9 фунтов |
