Профессиональный мониторинг и управление для децентрализованных крупномасштабных ФЭ станций

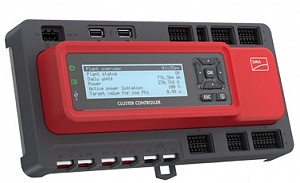

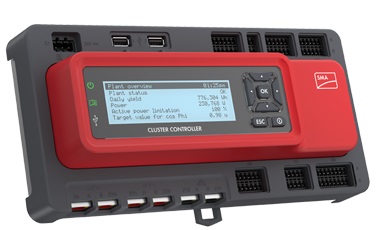

SMA Cluster Controller является идеальным решением для децентрализованных крупномасштабных ФЭ станций, если его объединить с высокоэффективными линейными инверторами SMA. SMA Cluster Controller предлагает надёжный мониторинг и контроль до
75 линейных инверторов благодаря шине Speedwire на основе Ethernet и высокопроизводительномy двухъядерномy процессорy. Операторы станций получают такие преимущества, как оптимальная скорость передачи данных мониторинга и быстрая обработка измеренных значений, обновления статуса, и команды управления станцией. Кроме того, много различных опций подключения датчиков позволит вам оценить мощность станции более точно. В дополнение к обновлениям статуса мощность станции может быть просмотрена через Sunny Portal с его различными функциями.
Простота в использовании
• Мониторинг и контроль до 75 линейных инверторов
• Обмен данными в режиме реального времени с другими устройствами и системами с использованием стандартного протокол связи Modbus
Гибкость
• Соответствие национальным и международным требованиям к сетевой интеграции
• Встроенные аналоговый и цифорвой интерфейсы для датчиков и yставки активной / реактивной мощности
Профессионализм
• Легкая установка благодаря направляющим рейкам
• Оптимизирован для промышленного использования благодаря прочномy корпусy и высококачественным компонентам
Безопасность
• Немедленное уведомление по электронной почте в случае выхода из строя
• Удаленный мониторинг и техническое обслуживание через интегрированный онлайн-интерфейс и Sunny Portal
Характеристики SMA Cluster Controller
Связь
Инверторы Speedwire, 10 / 100 Mbit/s
Сеть данных(LAN) Fast Ethernet, 10 / 100 Mbit/s
Интерфейсы данных Fast Ethernet, Modbus TCP/IP, Sunny Portal
Связь
Инверторы / сеть данных(LAN) 2 Ports, 10 / 100BASE-TX, RJ45, switched
Хранилище данных 2 USB-2.0-High-Speed sockets, Typ A
Источник напряжения/аналог./цифров. сигналов Соединитель, зажимные контакты
Макс. число устройств SMA
Speedwire 75
Макс. дистанция радиосвязи
Speedwire / Fast Ethernet 100 m (между двумя устройствами)
Источник напряжения
Источник напряжения Внешние источники мощности (не включено в комплектацию)
Диапазон вспомогательных напряжений 18 В DC ... 30 В DC
Потребление мощности обычное 24 Вт / макс. 30 W
Условия работы
Окружающая температура −25 °C ... +70 °C / −13 °F ... +158 °F
Отн. влажность воздуха 4 % ... 95 %, без конденсации
Высота над уровнем моря 0 m ... 3000 m
Дисплей
Тип ЖК дисплей, монохромный, с подсветкой
Разрешение 240×64 px
языки Немецкий, Английский
Память
Внутренняя 2 GB как кольцевой буфер
Внешняя USB накопитель (опционально)
USB-Интерфейс
Количество/спецификация/тип вилки 2 / USB 2.0 High-Speed / Тип A
Макс. ток / макс. длина кабеля 500 mA / 3 m
Цифровые входы
Количество / макс. длина кабеля 8 / 30 m
Применение Для активной и реактивной мощности
Аналоговые входы
Количество 3 x сигналов тока, 1 x сигналов напряжения
Диапазон измерений 0 mA ... 20 mA или —10 В ... +10 V
Отклонение от порога / макс. длина кабеля ±0,3 % конечной величины диапазона измерений/ 30 m
Применение Измерение иррадиации, активной и реактивной мощности или тока/напряжения
Измерение температуры
Количество / тип датчика 2 / PT100 / PT1000 (двух или четырёхжильный кабель)
Диапазон измерений −40 °C ... +85 °C
Отклонение от порога / макс. длина кабеля ±0,5 °C / 20 m (четырёхжильный кабель, экранированный)
Применение Измерение окружающей температуры и температуры модуля
Цифорвые выходы
Количество / конструкция 3 / беспотенциальные контакты реле
Макс. толерантность нагрузки 60 В DC / 1 A
Применение Сообщение с ошибкой, сообщение активного ограничения мощности
Общие данные
Размеры (Ш / В / Г) в мм 275 / 133 / 71 мм (10.8 / 5.2 / 2.8 дюймов)
Масса 1.2 кг / 2.6 фунтов
Место установки / Степень защиты корпуса В помещении / IP20
Класс по стандарту EMC Класс А согласно EN 55022
Тип установки На направляющих
Отображение состояния ЖК-Дисплей, LED
Дополнительно
Управление Встроенный web-сервер, дисплей, клавиатура
Генератор частоты Генератор частоты в реальном времени (RTC) с буфером
Дополнительные функции с применением Sunny Portal Мониторинг станции и производительности, обработка измеряемых величин, анализ работы, представление, отчёты состояний, мобильный доступ к данным
Интерфейс данных Обмен данными с другими системами в режиме реального времени посредством Modbus TCP
Гарантия 5 лет
.jpg)
Центр интеллектуального управления энергией

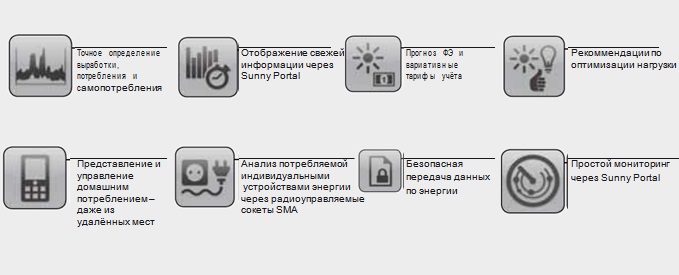

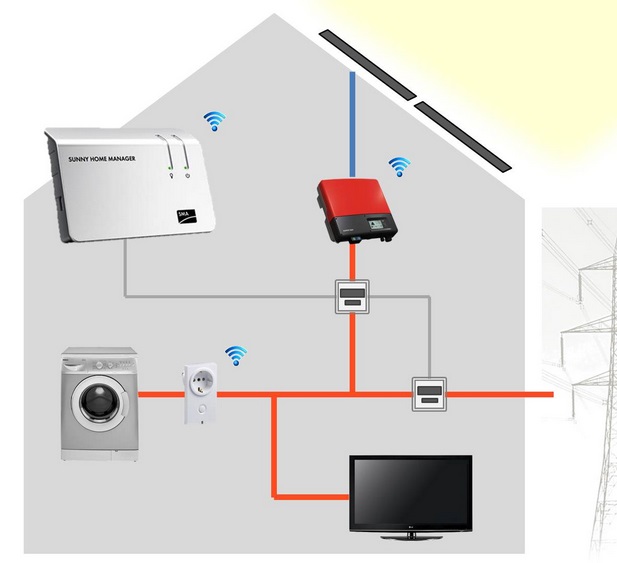

Sunny Home Manager — идеальное удобное решение для мониторинга станций интеллектуального управления энергией благодаря стандартному доступу к Sunny Portal. Он предлагает наблюдение за всеми потоками энергии в доме, обеспечивает рекомендуемые действия и может даже автоматически управлять нагрузками посредством радиоуправляемых сокетов SMA. Устройство запомнит обычное для дома потребление энергии и воспользуется этими данными в сочетании с данными ФЭ для прогнозирования производства: Sunny Home Manager — это программа, которая среди прочего может непосредственно увеличивать самопотребление и экологически оптимизировать расход энергии.
.jpg "ss (2013-06-25 at 07.56.15).jpg")
Инновационность
• Анализ нагрузки, вплоть до каждой по отдельности
• Учёт местных прогнозов погоды
• Отображение рекомендуемых действий по управлению нагрузкой
Простота
• Автоматический, интеллектуальный контроль нагрузок с поддержкой до 10 радиоуправляемых сокетов SMA
• Удобная настройка с помощником по настройке.
• Свободный стандартный доступ к Sunny Portal со всеми базовыми функциями
Прозрачность
• Удобное наблюдение за станцией через Sunny Portal
• Отслеживание всех потоков энергии в доме
• Отображение прогноза погоды и прогноза для ФЭ станции
Гибкость
• Несколько стандартизированных интерфейсов данных
• Спецификации управляемых устройств
Характеристики
Связь
Связь с инвертором Bluetooth
Связь с Sunny Portal Ethernet
Связь
Инверторы See связь с инвертором
Ethernet 10 / 100 Mbit, RJ45
Счётчики энергии Три 2×4-полюсных вилки для подключения кабеля S0 или блоков чтения D0
Макс. число устройств SMA
Bluetooth 16
Макс. связь диапазон
Bluetooth в полевых условиях до 100 m (можно увеличить Bluetooth усилителем SMA)
Источник напряжения
Источник напряженияВнешние подключаемые источники
Вх.напряжение 100 В — 240 В AC; 50 / 60 Гц
Потребление мощности < 6 Вт (макс. 14.3 W)
Условия работы
Окружающая температура −25 °C ... +60 °C / −13 °F ... +140 °F
Степень защиты (по EN IEC 60529) IP20
Макс. допустимая относительная влажность(без конденсата) 5 % ... 95 %
Память
Внутренняя 5-дневный портальный буфер
Ежедневные данные по энергии До 5 дней
Общие данные
Размеры (Ш / В / Г) 170 / 124.5 / 41.5 мм (6.7 / 4.9 / 1.6 дюймов)
Масса 0.22 кг / 0.5 фунтов
Место установки В помещении
Применение На направляющих, настенный монтаж
Отображение состояния 2 LED
Дополнительно
Управление Через Sunny Portal
Гарантия 5 лет
.jpg "ss (2013-06-25 at 08.10.08).jpg")
.jpg "ss (2013-07-09 at 05.56.30).jpg")
.jpg "ss (2013-07-09 at 05.55.22).jpg")
.jpg)

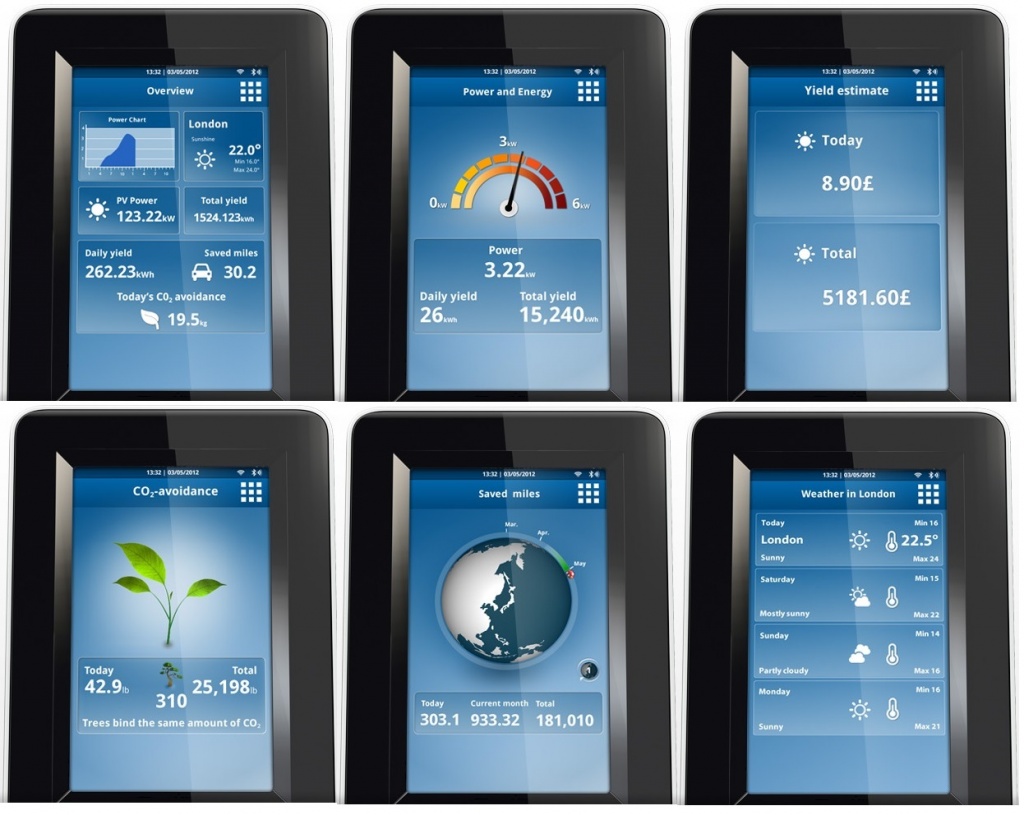

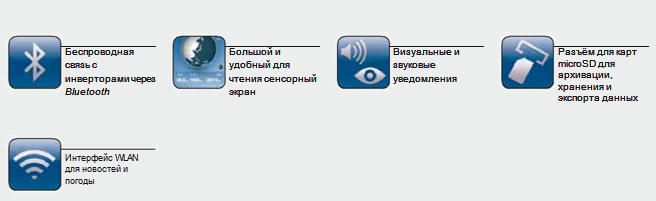

Стильное отображение для домашнего применения Теперь Ваша станция вещает в цвете: Sunny View предлагает больше, чем просто надёжное отображение произведённой энергии. Операторам доступны на большом пятидюймовом сенсорном экране все ключевые данные станции, равно как и получение новостей, метеоданных и сообщений из социальных сетей посредством WLAN. Вся важная информация отображается в настраиваемом слайд-шоу. Полностью автоматический мониторниг — устройство использует Bluetooth для связи с инверторами в количестве до 12 и может выдавать визуальное и звуковое уведомление в случае сбоев.
Дружелюбность к пользователю
• Большой, удобный для чтения сенсорный экран
• Настраиваемый пользовательский интерфейс
Инновационность
• Автоматическое обновление отображаемой информации
• WLAN для отображения онлайн-данных
Простота
• Интуитивное управление посредством сенсорного экрана
• Понятное отображение ключевой информации о станции
Безопасность
• Аудио и визуальное оповещение
• Архивация и резервное копирование данных на microSD
.jpg "ss (2013-06-25 at 08.38.04).jpg")
.jpg "ss (2013-06-25 at 08.30.27).jpg")
● Стандартно ○ Дополнительно — Не доступно
Характеристики
Связь
Связь с инвертором Bluetooth
Связь с компьютером SDHC card (micro SD)
Число устройств SMA
Bluetooth Макс. 12
Макс. связь диапазон
Bluetooth в полевых условиях до 100 m (можно увеличить Bluetooth усилителем SMA)
Источник напряжения
Источник напряжения Внешние подключаемые источники
Вх.напряжение 90 В — 240 V, 50 / 60 Гц
Потребление мощности Тип 3,75 W, макс. 8 W
Условия работы
Окружающая температура 0 °C ... 40 °C / 32 °F ... 104 °F
Макс. допустимая относительная влажность(без конденсата) 5 % ... 95 %
Степень защиты (по IEC 60529) IP20
Память
Внутренняя 16 MB как кольцевой буфер
Внешняя SDHC carte (microSD), макс. 8 GB
Общие данные
Размеры (Ш / В / Г) с подставкой 152 / 109 / 25.5 мм (6 / 4.3 / 0.9 дюймов)
Размеры (Ш / В / Г) без подставки 152 / 109 / 23.5 мм (6 / 4.3 / 0.9 дюймов)
Масса с подставкой 0.293 кг / 0.6 фунтов
Масса без подставки 0.245 кг / 0.5 фунтов
Место установки В помещении
Тип установки Настенная, настольная
Языки программного обеспечения Немецкий, Английский, Итальянский, Французский,
Датский, Греческий, Японский
Дополнительно
Дисплей 5 дюймов (12.75 cm), 16 млн.цветов, 480×800 пикс.
Управление Сенсорный экран
Гарантия 5 лет
