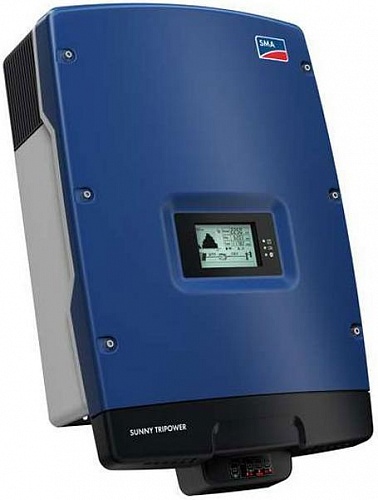

Сетевые трёхфазные инверторы SUNNY TRIPOWER TL

Трёхфазный инвертор для Вашего дома
Экономичный и высокотехнологичный дом: ФЭ станция Sunny Tripower PV с мощностью от 5 до 9 кВт задаёт новые стандарты для домашних ФЭ станций. Она представляет собой асимметричную многолинейную конструкцию с технологией Optiflex для обеспечения высокой гибкости при комбинировании пиковой эффективности с OptiTrac Global Peak для достижения максимальной эффективности. В дополнение к внешней антенне Bluetooth ФЭ станция также оснащена подключением к порталу Sunny Portal посредством SMA Webconnect в качестве стандартной опции — а теперь впервые и без ведения журнала. «Маленький» Sunny Tripower также поставляется с функцией управления сетью и реактивным источником питания.

● Стандартно ○ Дополнительно — Не доступно
при номинальных условиях

Характеристики Sunny Tripower 5000TL
Вход (DC)
Макс. DC мощность (@ cos ϕ = 1) 5100 W
Макс. вх.напряжение 1000 V
MPP диапазон напряжений / ном. вх.напряжение 245 В ... 800 В / 600 V
Мин. вх.напряжение / номинальн.вх.напряжение 150 В / 188 V
Макс. входной ток вход A / вход B 11 A / 10 A
Макс. входной ток на линию вход A / вход B 11 A / 10 A
Число независимых MPP входов / линий на MPP вход 2 / A:2; B:2

Выход (AC)
Ном.вых. мощность(@ 230 V, 50 Гц) 5000 W
Макс. кажущаяся AC мощность 5000 VA
Номинальн. напряжение AC
3 / N / PE; 220 / 380 V,
3 / N / PE; 230 / 400 V,
3 / N / PE; 240 / 415 V
Диапазон номинальных напряжений 160 В — 280 V
AC частота / диапазон 50 Гц, 60 Гц/ −5 Гц... +5 Гц
Номинальная частота / ном. напряжение сети 50 Гц/230 V
Макс. выходной ток 7.3 A
Множитель номинальной мощности 1
Отклонения множителя ном.мощности 0.8 перевозб. ... 0.8 недовозб.
Фазы подачи / фазы подключения 3 / 3

Эффективность
Макс. эффективность / Эффективность по европейской оценке 98.1 % / 97.5 %

Защитные устройства
Устройство отключения DC ●
Мониторинг неисправностей заземления / мониторинг сети ● / ●
Защита от неправильной полярности DC / Защита от кор.замыкания AC / гальванич.изоляция ● / ● / —
Модуль отслеживания остаточного тока ●
Класс защиты (по IEC 62103) / категория перенапряжения (по IEC 60664-1) I / III

Общие данные
Размеры (Ш / В / Г) 470 / 730 / 240 мм (18.5 / 28.7 / 9.4 дюймов)
Масса 37 кг / 81.4 фунтов
Рабочая температура -25 °C ... +60 °C / −13 °F ... +140 °F
Уровень шума (обычно) 40 dB(A)
Самопотребление (ночью) 1 W
Топология / охлаждение Бестрансформаторный / OptiCool
Степень защиты / зона подключения Степень защиты (по IEC 60529) IP65 / IP65
Климатическая категория (по IEC 60721-3-4) 4K4H
Макс. допустимая относительная влажность(без конденсата) 100 %

Дополнительно
Подключение DC SUNCLIX
Подключение AC Зажимная клемма
Дисплей Графический
Интерфейс: RS485 / Bluetooth / Webconnect — / ● / ●
Многофункц.реле ●
Гарантия: 5 / 10 / 15 / 20 / 25 лет ● / ○ / ○ / ○ / ○

Трёхфазный инвертор для Вашего дома
Экономичный и высокотехнологичный дом: ФЭ станция Sunny Tripower PV с мощностью от 5 до 9 кВт задаёт новые стандарты для домашних ФЭ станций. Она представляет собой асимметричную многолинейную конструкцию с технологией Optiflex для обеспечения высокой гибкости при комбинировании пиковой эффективности с OptiTrac Global Peak для достижения максимальной эффективности. В дополнение к внешней антенне Bluetooth ФЭ станция также оснащена подключением к порталу Sunny Portal посредством SMA Webconnect в качестве стандартной опции — а теперь впервые и без ведения журнала. «Маленький» Sunny Tripower также поставляется с функцией управления сетью и реактивным источником питания.

● Стандартно ○ Дополнительно — Не доступно
при номинальных условиях

Характеристики Sunny Tripower 6000TL
Вход (DC)
Макс. DC мощность (@ cos ϕ = 1) 6125 W
Макс. вх.напряжение 1000 V
MPP диапазон напряжений / ном. вх.напряжение 295 В ... 800 В / 600 V
Мин. вх.напряжение / номинальн.вх.напряжение 150 В / 188 V
Макс. входной ток вход A / вход B 11 A / 10 A
Макс. входной ток на линию вход A / вход B 11 A / 10 A
Число независимых MPP входов / линий на MPP вход 2 / A:2; B:2

Выход (AC)
Ном.вых. мощность(@ 230 V, 50 Гц) 6000 W
Макс. кажущаяся AC мощность 6000 VA
Номинальн. напряжение AC
3 / N / PE; 220 / 380 V,
3 / N / PE; 230 / 400 V,
3 / N / PE; 240 / 415 V
Диапазон номинальных напряжений 160 В — 280 V
AC частота / диапазон 50 Гц, 60 Гц/ −5 Гц... +5 Гц
Номинальная частота / ном. напряжение сети 50 Гц/230 V
Макс. выходной ток 8.7 A
Множитель номинальной мощности 1
Отклонения множителя ном.мощности 0.8 перевозб. ... 0.8 недовозб.
Фазы подачи / фазы подключения 3 / 3

Эффективность
Макс. эффективность / Эффективность по европейской оценке 98.1 % / 97.5 %

Защитные устройства
Устройство отключения DC ●
Мониторинг неисправностей заземления / мониторинг сети ● / ●
Защита от неправильной полярности DC / Защита от кор.замыкания AC / гальванич.изоляция ● / ● / —
Модуль отслеживания остаточного тока ●
Класс защиты (по IEC 62103) / категория перенапряжения (по IEC 60664-1) I / III

Общие данные
Размеры (Ш / В / Г) 470 / 730 / 240 мм, (18.5 / 28.7 / 9.4 дюймов)
Масса 37 кг / 81.4 фунтов
Рабочая температура -25 °C ... +60 °C / −13 °F ... +140 °F
Уровень шума (обычно) 40 dB(A)
Самопотребление (ночью) 1 W
Топология / охлаждение Бестрансформаторный / OptiCool
Степень защиты / зона подключения Степень защиты (по IEC 60529) IP65 / IP65
Климатическая категория (по IEC 60721-3-4) 4K4H
Макс. допустимая относительная влажность(без конденсата) 100 %

Дополнительно
Подключение DC SUNCLIX
Подключение AC Зажимная клемма
Дисплей Графический
Интерфейс: RS485 / Bluetooth / Webconnect — / ● / ●
Многофункц.реле ●
Гарантия: 5 / 10 / 15 / 20 / 25 лет ● / ○ / ○ / ○ / ○

Трёхфазный инвертор для Вашего дома
Экономичный и высокотехнологичный дом: ФЭ станция Sunny Tripower PV с мощностью от 5 до 9 кВт задаёт новые стандарты для домашних ФЭ станций. Она представляет собой асимметричную многолинейную конструкцию с технологией Optiflex для обеспечения высокой гибкости при комбинировании пиковой эффективности с OptiTrac Global Peak для достижения максимальной эффективности. В дополнение к внешней антенне Bluetooth ФЭ станция также оснащена подключением к порталу Sunny Portal посредством SMA Webconnect в качестве стандартной опции — а теперь впервые и без ведения журнала. «Маленький» Sunny Tripower также поставляется с функцией управления сетью и реактивным источником питания.

● Стандартно ○ Дополнительно — Не доступно
при номинальных условиях

Характеристики Sunny Tripower 7000TL
Вход (DC)
Макс. DC мощность (@ cos ϕ = 1) 7175 W
Макс. вх.напряжение 1000 V
MPP диапазон напряжений / ном. вх.напряжение 290 В ... 800 В / 600 V
Мин. вх.напряжение / номинальн.вх.напряжение 150 В / 188 V
Макс. входной ток вход A / вход B 15 A / 10 A
Макс. входной ток на линию вход A / вход B 15 A / 10 A
Число независимых MPP входов / линий на MPP вход 2 / A:2; B:2

Выход (AC)
Ном.вых. мощность(@ 230 V, 50 Гц) 7000 W
Макс. кажущаяся AC мощность 7000 VA
Номинальн. напряжение AC
3 / N / PE; 220 / 380 V,
3 / N / PE; 230 / 400 V,
3 / N / PE; 240 / 415 V
Диапазон номинальных напряжений 160 В — 280 V
AC частота / диапазон 50 Гц, 60 Гц/ −5 Гц... +5 Гц
Номинальная частота / ном. напряжение сети 50 Гц/230 V
Макс. выходной ток 10.2 A
Множитель номинальной мощности 1
Отклонения множителя ном.мощности 0.8 перевозб. ... 0.8 недовозб.
Фазы подачи / фазы подключения 3 / 3

Эффективность
Макс. эффективность / Эффективность по европейской оценке 98.1 % / 97.6 %

Защитные устройства
Устройство отключения DC ●
Мониторинг неисправностей заземления / мониторинг сети ● / ●
Защита от неправильной полярности DC / Защита от кор.замыкания AC / гальванич.изоляция ● / ● / —
Модуль отслеживания остаточного тока ●
Класс защиты (по IEC 62103) / категория перенапряжения (по IEC 60664-1) 98.1 % / 97.6 % I / III

Общие данные
Размеры (Ш / В / Г) 470 / 730 / 240 мм (18.5 / 28.7 / 9.4 дюймов)
Масса 37 кг / 81.4 фунтов
Рабочая температура -25 °C ... +60 °C / −13 °F ... +140 °F
Уровень шума (обычно)
Самопотребление (ночью)
Топология / охлаждение Бестрансформаторный / OptiCool
Степень защиты / зона подключения Степень защиты (по IEC 60529) IP65 / IP65
Климатическая категория (по IEC 60721-3-4)
Макс. допустимая относительная влажность(без конденсата) 100 %

Дополнительно
Подключение DC SUNCLIX
Подключение AC Зажимная клемма
Дисплей Графический
Интерфейс: RS485 / Bluetooth / Webconnect — / ● / ●
Многофункц.реле ●
Гарантия: 5 / 10 / 15 / 20 / 25 лет ● / ○ / ○ / ○ / ○

Трёхфазный инвертор для Вашего дома
Экономичный и высокотехнологичный дом: ФЭ станция Sunny Tripower PV с мощностью от 5 до 9 кВт задаёт новые стандарты для домашних ФЭ станций. Она представляет собой асимметричную многолинейную конструкцию с технологией Optiflex для обеспечения высокой гибкости при комбинировании пиковой эффективности с OptiTrac Global Peak для достижения максимальной эффективности. В дополнение к внешней антенне Bluetooth ФЭ станция также оснащена подключением к порталу Sunny Portal посредством SMA Webconnect в качестве стандартной опции — а теперь впервые и без ведения журнала. «Маленький» Sunny Tripower также поставляется с функцией управления сетью и реактивным источником питания.

● Стандартно ○ Дополнительно — Не доступно
при номинальных условиях

Характеристики Sunny Tripower 8000TL
Вход (DC)
Макс. DC мощность (@ cos ϕ = 1) 8200 W
Макс. вх.напряжение 1000 V
MPP диапазон напряжений / ном. вх.напряжение 330 В ... 800 В / 600 V
Мин. вх.напряжение / номинальн.вх.напряжение 150 В / 188 V
Макс. входной ток вход A / вход B 15 A / 10 A
Макс. входной ток на линию вход A / вход B 15 A / 10 A
Число независимых MPP входов / линий на MPP вход 2 / A:2; B:2

Выход (AC)
Ном.вых. мощность(@ 230 V, 50 Гц) 8000 W
Макс. кажущаяся AC мощность 8000 VA
Номинальн. напряжение AC
3 / N / PE; 220 / 380 V,
3 / N / PE; 230 / 400 V,
3 / N / PE; 240 / 415 V
Диапазон номинальных напряжений 160 В — 280 V
AC частота / диапазон 50 Гц, 60 Гц/ −5 Гц... +5 Гц
Номинальная частота / ном. напряжение сети 50 Гц/230 V
Макс. выходной ток 11.6 A
Множитель номинальной мощности 1
Отклонения множителя ном.мощности 0.8 перевозб. ... 0.8 недовозб.
Фазы подачи / фазы подключения 3 / 3

Эффективность
Макс. эффективность / Эффективность по европейской оценке 98.1 % / 97.6 %

Защитные устройства
Устройство отключения DC ●
Мониторинг неисправностей заземления / мониторинг сети ● / ●
Защита от неправильной полярности DC / Защита от кор.замыкания AC / гальванич.изоляция ● / ● / —
Модуль отслеживания остаточного тока ●
Класс защиты (по IEC 62103) / категория перенапряжения (по IEC 60664-1) 98.1 % / 97.6 % I / III

Общие данные
Размеры (Ш / В / Г) 470 / 730 / 240 мм (18.5 / 28.7 / 9.4 дюймов)
Масса 37 кг / 81.4
Рабочая температура -25 °C ... +60 °C / −13 °F ... +140 °F
Уровень шума (обычно) 40 dB(A)
Самопотребление (ночью) 1 W
Топология / охлаждение Бестрансформаторный / OptiCool
Степень защиты / зона подключения Степень защиты (по IEC 60529) IP65 / IP65
Климатическая категория (по IEC 60721-3-4) 4K4H
Макс. допустимая относительная влажность(без конденсата) 100 %

Дополнительно
Подключение DC SUNCLIX
Подключение AC Зажимная клемма
Дисплей Графический
Интерфейс: RS485 / Bluetooth / Webconnect — / ● / ●
Многофункц.реле ●
Гарантия: 5 / 10 / 15 / 20 / 25 лет ● / ○ / ○ / ○ / ○

Трёхфазный инвертор для Вашего дома
Экономичный и высокотехнологичный дом: ФЭ станция Sunny Tripower PV с мощностью от 5 до 9 кВт задаёт новые стандарты для домашних ФЭ станций. Она представляет собой асимметричную многолинейную конструкцию с технологией Optiflex для обеспечения высокой гибкости при комбинировании пиковой эффективности с OptiTrac Global Peak для достижения максимальной эффективности. В дополнение к внешней антенне Bluetooth ФЭ станция также оснащена подключением к порталу Sunny Portal посредством SMA Webconnect в качестве стандартной опции — а теперь впервые и без ведения журнала. «Маленький» Sunny Tripower также поставляется с функцией управления сетью и реактивным источником питания.

● Стандартно ○ Дополнительно — Не доступно
при номинальных условиях

Характеристики Sunny Tripower 9000TL
Вход (DC)
Макс. DC мощность (@ cos ϕ = 1) 9225 W
Макс. вх.напряжение 1000 V
MPP диапазон напряжений / ном. вх.напряжение 370 В ... 800 В / 600 V
Мин. вх.напряжение / номинальн.вх.напряжение 150 В / 188 V
Макс. входной ток вход A / вход B 15 A / 10 A
Макс. входной ток на линию вход A / вход B 15 A / 10 A
Число независимых MPP входов / линий на MPP вход 2 / A:2; B:2

Выход (AC)
Ном.вых. мощность(@ 230 V, 50 Гц) 9000 W
Макс. кажущаяся AC мощность 9000 VA
Номинальн. напряжение AC
3 / N / PE; 220 / 380 V,
3 / N / PE; 230 / 400 V,
3 / N / PE; 240 / 415 V
Диапазон номинальных напряжений 160 В — 280 V
AC частота / диапазон 50 Гц, 60 Гц/ −5 Гц... +5 Гц
Номинальная частота / ном. напряжение сети 50 Гц/230 V
Макс. выходной ток 13.1 A
Множитель номинальной мощности 1
Отклонения множителя ном.мощности 0.8 перевозб. ... 0.8 недовозб.
Фазы подачи / фазы подключения 3 / 3

Эффективность
Макс. эффективность / Эффективность по европейской оценке 98.1 % / 97.7 %

Защитные устройства
Устройство отключения DC ●
Мониторинг неисправностей заземления / мониторинг сети ● / ●
Защита от неправильной полярности DC / Защита от кор.замыкания AC / гальванич.изоляция ● / ● / —
Модуль отслеживания остаточного тока ●
Класс защиты (по IEC 62103) / категория перенапряжения (по IEC 60664-1) I / III

Общие данные
Размеры (Ш / В / Г) 470 / 730 / 240 мм (18.5 / 28.7 / 9.4 дюймов)
Масса 37 кг / 81.4 фунтов
Рабочая температура -25 °C ... +60 °C / −13 °F ... +140 °F
Уровень шума (обычно) 40 dB(A)
Самопотребление (ночью) 1 W
Топология / охлаждение Бестрансформаторный / OptiCool
Степень защиты / зона подключения Степень защиты (по IEC 60529) IP65 / IP65
Климатическая категория (по IEC 60721-3-4) 4K4H
Макс. допустимая относительная влажность(без конденсата) 100 %

Дополнительно
Подключение DC SUNCLIX
Подключение AC Зажимная клемма
Дисплей Графический
Интерфейс: RS485 / Bluetooth / Webconnect — / ● / ●
Многофункц.реле ●
Гарантия: 5 / 10 / 15 / 20 / 25 лет ● / ○ / ○ / ○ / ○

Техническая информация:
Номинальная выходная мощность: 10000 Вт
Диапазон входного рабочего напряжения МРРТ: 370 — 800 В
Напряжение на выходе: 3N/PE; 220/380 В

Инверторы SUNNY TRIPOWER STP 10000TL компании SMA являются новейшими преобразователями солнечной энергии, специально разработаны для домохозяйств и частных домов с трехфазной сетью. Они задают новые высокие технологические стандарты в этой области.

Благодаря технологии Optiflex и асимметричной системе Multistring, рекордному КПД и системе отслеживания эффективности OptiTracGlobalPeak, инверторы STP 10000TL обеспечивают максимальную гибкость конфигурации и высочайшую производительность фотоэлектрических систем. В дополнение, в новых SunnyTripower имеется встроенная функция управления сетью, что делает возможным их интеграцию в сети с реактивной составляющей. В SunnyTripower 10000TL так же реализована возможность онлайнового мониторинга — наряду с передачей данных через Bluetooth^® впервые возможно прямое соединение с порталом SunnyPortal через входящее в стандартную комплектацию устройство SMA Webconnect, без дополнительных модулей оперативной регистрации данных.

Особенности инверторов SMASTP 10000TL

Производительность:
Максимальный КПД 98%
Система отслеживания максимальной эффективности OptiTracGlobalPeak
Система активного контроля температуры OptiCool

Гибкость:
Входное напряжение до 1000 В
Встроенная функция управления сетью
Интеграция в сеть в реактивной составляющей
Optiflex — конфигурация системы с точностью до модуля
Комплексный DC выключатель-разъединитель ESS

Информативность:
Передача данных через Bluetooth ^®
Подключение через SMA Webconnect к SunnyPortal
Многофункциональное реле

Простота:
Соединение с трехфазной сетью
Подключение кабеля без инструментов
DC разъемы SUNCLIXDC
Простой монтаж на стене

Технические характеристики

Выходные характеристики:
Источник тока
Номинальная выходная мощность переменного тока — 10000 Вт
Максимальная полная мощность переменного тока —10000 ВА
Выходное напряжение переменного тока (номинальное) — 3/N/PE; 220 — 240 /380 — 415 В
Диапазон выходного напряжения переменного тока (1ф) — 160 — 280 В
Частота выходного напряжения переменного тока — 50 ±5 Гц
Максимальный выходной переменный ток — 7,3 // 8,7 // 10,2 // 11,6 // 14,5 // 17,4 А
Коэффициент мощности (cos φ) — 1
Коэффициент реактивной мощности, диапазон регулирования — от +0,8 до −0,8
Количество фаз / связь между фазами — 3 / 3

Входные характеристики:
Максимальная входная мощность PV массива —10250 Вт
Номинальное входное напряжение постоянного тока — 580 В
Максимальное значение входного напряжения постоянного тока — 1000 В
Минимальное входное напряжение постоянного тока / начальное рабочее напряжение — 150 / 188 В
Рабочий диапазон MPPT—370 — 800 В
Максимальный ток на входе А / на входе В —18 / 10 А
Количество MPP трекеров / стрингов в MPP трекерах — 2 / А:2; В:2
Максимальная эффективность — 98 %
Собственное потребление ночью — 1 Вт

Коммуникации, подключения:
Дисплей — графический дисплей с подсветкой
Интерфейс связи — RS485 / Bluetooth ^® / WebConnect (опция / да / да)
Подключение постоянного тока DC — SUNCLIX
Подключение переменного тока АC — винтовые клеммы
Сертификаты и разрешения (дополнительные по запросу) — CE, VDE0126-1-1, UTE C15-712-1, VDE-AR-N 4105, RD 661/2007, PPC, AS 4777, EN 50438*, C10/11, PPDS, IEC 61727, G83/1-1, CEI 0-21 (> 6 kWp), RD1699, NRS 097, SI 4777

Защита:
Отключающее устройство постоянного тока — Комплексный ESS DC выключатель-разъединитель
Контроль замыкания на землю / мониторинг сети — да / да
DC защита от переполюсовки / AC защита от короткого замыкания / гальваническая развязка — да / да / —
Устройство контроля тока утечки в цепях пост. и перем. тока — да
Класс защиты (в соответствии с IEC 62103) / категория перенапряжения (в соответствии с IEC 60664-1) — I / III

Физические характеристики:
Габариты — 470*730*240 мм
Вес — 37 кг
Диапазон рабочих температур — оптимальный от −25° C до +60° С
Допустимая максимальная влажность — <100%, без конденсации
Уровень шума — 40 dB
Топология — Бестрансформаторная
Тип корпуса / материал — вертикальный шкаф/ алюминий
Степень защиты корпуса — IP65
Охлаждение — OptiCool
Монтаж — настенное вертикальное крепление

Дополнительная информация:
Гарантия — 5 лет, опционально продление до 10/ 15 / 20 / 25 лет
Страна производитель — Германия

Техническая информация:
Номинальная выходная мощность: 12000 Вт
Диапазон входного рабочего напряжения МРРТ: 370 — 800 В
Напряжение на выходе: 3N/PE; 220/380 В

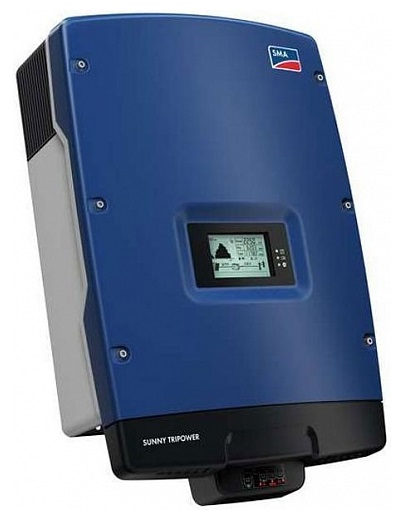

Инверторы SUNNY TRIPOWER STP 12000TL компании SMA являются новейшими преобразователями солнечной энергии, специально разработаны для домохозяйств и частных домов с трехфазной сетью. Они задают новые высокие технологические стандарты в этой области.

Благодаря технологии Optiflex и асимметричной системе Multistring, рекордному КПД и системе отслеживания эффективности OptiTracGlobalPeak, инверторы SMA STP 12000TL обеспечивают максимальную гибкость конфигурации и высочайшую производительность фотоэлектрических систем. В дополнение, в новых SunnyTripower имеется встроенная функция управления сетью, что делает возможным их интеграцию в сети с реактивной составляющей. В SunnyTripower 12000TL так же реализована возможность онлайнового мониторинга — наряду с передачей данных через Bluetooth^® впервые возможно прямое соединение с порталом SunnyPortal через входящее в стандартную комплектацию устройство SMA Webconnect, без дополнительных модулей оперативной регистрации данных.

Особенности инверторов SMA STP 12000TL

Производительность:
Максимальный КПД 98%
Система отслеживания максимальной эффективности OptiTracGlobalPeak
Система активного контроля температуры OptiCool

Гибкость:
Входное напряжение до 1000 В
Встроенная функция управления сетью
Интеграция в сеть в реактивной составляющей
Optiflex — конфигурация системы с точностью до модуля
Комплексный DC выключатель-разъединитель ESS

Информативность:
Передача данных через Bluetooth ^®
Подключение через SMA Webconnect к SunnyPortal
Многофункциональное реле

Простота:
Соединение с трехфазной сетью
Подключение кабеля без инструментов
DC разъемы SUNCLIXDC
Простой монтаж на стене

Технические характеристики

Выходные характеристики:
Источник тока
Номинальная выходная мощность переменного тока —12000 Вт
Максимальная полная мощность переменного тока —12000 ВА
Выходное напряжение переменного тока (номинальное) — 3/N/PE; 220 — 240 /380 — 415 В
Диапазон выходного напряжения переменного тока (1ф) — 160 — 280 В
Частота выходного напряжения переменного тока — 50 ±5 Гц
Максимальный выходной переменный ток — 17,4 А
Коэффициент мощности (cos?) — 1
Коэффициент реактивной мощности, диапазон регулирования — от +0,8 до −0,8
Количество фаз / связь между фазами — 3 / 3

Входные характеристики:
Максимальная входная мощность PV массива —12275 Вт
Номинальное входное напряжение постоянного тока — 580 В
Максимальное значение входного напряжения постоянного тока — 1000 В
Минимальное входное напряжение постоянного тока / начальное рабочее напряжение — 150 / 188 В
Рабочий диапазон MPPT—370 — 800 В
Максимальный ток на входе А / на входе В — 18 / 10 А
Количество MPP трекеров / стрингов в MPP трекерах — 2 / А:2; В:2
Максимальная эффективность — 98 %
Собственное потребление ночью — 1 Вт

Коммуникации, подключения:
Дисплей — графический дисплей с подсветкой
Интерфейс связи — RS485 / Bluetooth ^® / WebConnect (опция / да / да)
Подключение постоянного тока DC — SUNCLIX
Подключение переменного тока АC — винтовые клеммы
Сертификаты и разрешения (дополнительные по запросу) — CE, VDE0126-1-1, UTE C15-712-1, VDE-AR-N 4105, RD 661/2007, PPC, AS 4777, EN 50438*, C10/11, PPDS, IEC 61727, G83/1-1, CEI 0-21 (> 6 kWp), RD1699, NRS 097, SI 4777

Защита:
Отключающее устройство постоянного тока — Комплексный ESS DC выключатель-разъединитель
Контроль замыкания на землю / мониторинг сети — да / да
DC защита от переполюсовки / AC защита от короткого замыкания / гальваническая развязка — да / да / —
Устройство контроля тока утечки в цепях пост. и перем. тока — да
Класс защиты (в соответствии с IEC 62103) / категория перенапряжения (в соответствии с IEC 60664-1) — I / III

Физические характеристики:
Габариты — 470*730*240 мм
Вес — 37 кг
Диапазон рабочих температур — оптимальный от −25° C до +60° С
Допустимая максимальная влажность — <100%, без конденсации
Уровень шума — 40 dB
Топология — Бестрансформаторная
Тип корпуса / материал — вертикальный шкаф/ алюминий
Степень защиты корпуса — IP65
Охлаждение — OptiCool
Монтаж — настенное вертикальное крепление

Дополнительная информация:
Гарантия — 5 лет, опционально продление до 10/ 15 / 20 / 25 лет
Страна производитель — Германия

Техническая информация:
Номинальная выходная мощность: 15 кВт
Диапазон входного рабочего напряжения МРРТ: 320 — 800 В
Напряжение на выходе: 3N/PE; 220/380 В

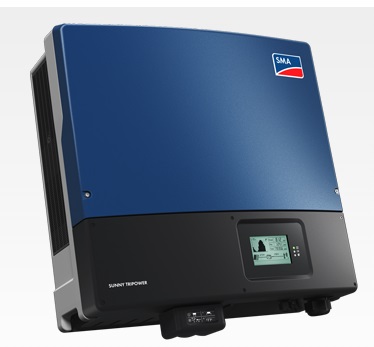

Инвертор SUNNY TRIPOWER STP 15000TL вобрав всебя лучшие технические решения инженеров компании SMA, обеспечивает выдающуюся производительность энергии и гибкость при создании солнечных электростанций.

В инверторах STP 15000TL достигнута еще более высокая эффективность преобразования солнечной энергии, которая пиково составляет 98,2%. Благодаря технологии Optiflex с двумя входами MPP и широкому диапазону входной мощности, солнечные инверторы STР подходят практически для всех вариантов конфигураций PV систем. Они отвечают всем требованиям к преобразовывающему оборудованию, в том числе регулированию реактивной составляющей мощности или поддержке сети, являясь надежным компонентом системы управления сетью. Комплексная защита Optiprotect с самообучающейся функцией выявления неисправностей, электронным предохранителем и встраиваемым разрядником защиты от перенапряжения в цепи постоянного тока (тип II) обеспечивает высочайшую эксплуатационную надежность солнечной установки и позволяет снизить стоимость компонентов защиты системы.

Комплексные технические решения, высокая пиковая эффективность инверторов STP 15000TL дают возможность повысить производительность PV систем и снизить их стоимость. На практике это означает лучшую ставку доходности для операторов солнечных энергетических установок, обеспечивая дополнительный стимул инвестиции в солнечную энергетику. Инверторы SUNNY TRIPOWER STP 15000TL — оптимальные решения для создания PV электростанций от 15 кВт до мегаваттных мощностей.

Особенности инверторов SMA STP 15000TL

Производительность:
Максимальный КПД 98,2%
Система отслеживания максимальной эффективности OptiTracGlobal Peak
Передача данных через Bluetooth ^®

Гибкость:
Входное напряжение до 1000 В
Встроенная функция управления сетью
Интеграция в сеть в реактивной составляющей
Оптимальный подбор конфигурации установки с помощью системы Optiflex

Простота:
Соединение с трехфазной сетью
Подключение кабеля без инструментов
DC разъемы SUNCLIXDC
Удобный доступ к подключениям

Надежность:
Тройная защита Optiprotect:
-электронный предохранитель
-самообучающаяся система выявления неисправностей
-встраиваемая защита от перенапряжения в цепи DC (тип II)
Комплексный DC выключатель-разъединитель ESS

Технические характеристики

Выходные характеристики:
Источник тока
Номинальная выходная мощность переменного тока — 15000 Вт
Максимальная полная мощность переменного тока — 15000 ВА
Выходное напряжение переменного тока (номинальное) — 3/N/PE; 220 — 240 / 380 — 415 В
Диапазон выходного напряжения переменного тока (1ф) — 160 — 280 В
Частота выходного напряжения переменного тока — 50 −6/+5 Гц
Максимальный выходной переменный ток — 24 А
Коэффициент мощности (cos?) — 1
Коэффициент реактивной мощности, диапазон регулирования — от +0,8 до −0,8
Количество фаз / связь между фазами — 3 / 3

Входные характеристики:
Максимальная входная мощность PV массива — 15,34 кВт
Номинальное входное напряжение постоянного тока — 600 В
Максимальное значение входного напряжения постоянного тока — 1000 В
Минимальное входное напряжение постоянного тока / начальное рабочее напряжение — 150 / 188 В
Рабочий диапазон MPPT— 360 — 800 В
Количество MPP трекеров / стрингов в MPP трекерах — 2 / А:5; В:1
Максимальный ток на входе А / на входе В — 33 / 11 А
Максимальная эффективность — 98,2 %
Собственное потребление ночью — 1 Вт

Коммуникации, подключения:
Дисплей — графический дисплей с подсветкой
Интерфейс связи — RS485 / Bluetooth ^® / WebConnect (опция / да / опция)
Подключение постоянного тока DC — SUNCLIX
Подключение переменного тока АC — пружинные клеммы
Сертификаты и разрешения (дополнительные по запросу) — CE, VDE0126-1-1, RD 661/2007, G59/2, PPC, AS4777, SI4777, EN 504381, C10/11, PPDS, IEC 61727, UTE C15-712-1, VDE-AR-N 4105, RD 1699, CEI 0-21

Защита:
Отключающее устройство постоянного тока — Комплексный ESS DC выключатель-разъединитель
Контроль замыкания на землю / мониторинг сети — да / да
Разрядник защиты от перенапряжения в цепи постоянного тока, тип II, встраиваемый — опция
DC защита от переполюсовки / AC защита от короткого замыкания / гальваническая развязка — да / да / —
Устройство контроля тока утечки в цепях пост. и перем. тока — да
Класс защиты (в соответствии с IEC 62103) / категория перенапряжения (в соответствии с IEC 60664-1) — I / III

Физические характеристики:
Габариты — 665?690?265 мм
Вес — 59 кг
Диапазон рабочих температур — оптимальный от −25° C до +60° С
Допустимая максимальная влажность — <100%, без конденсации
Уровень шума — 51 dB
Топология — Бестрансформаторная
Тип корпуса / материал — вертикальный шкаф/ алюминий
Степень защиты корпуса — IP65
Охлаждение — OptiCool
Монтаж — настенное вертикальное крепление

Дополнительная информация:
Гарантия — 5 лет, опционально продление до 10/ 15 / 20 / 25 лет
Страна производитель — Германия

Инвертор SMA STР 17000TL- трехфазный инвертор для простого построения солнечных систем

В инверторе Sunny Tripower сочетаются легкость установки, высокая производительность и надежная поддержка сети. Благодаря его технологии многопоточности и широкому диапазону входного напряжения, этот трехфазный инвертор подходит для самых разнообразных конфигураций. Кроме того, он является весьма гибким в плане создания электростанций диапазона — от 10 кВт до 1 МВт. Комплексная концепция безопасности, включающая, среди прочего, табло обнаружения неисправностей, электронные предохранители, а также функции повышения защиты, обеспечивает высочайший уровень надежности.

Особенности STP 17000TL :

-Максимальная эффективность 98%
-Высокая производительность благодаря функциям OptiTrac и OptiCool
-Отвечает всем стандартам безопасности
-Интегрированная система ESS DC отключения нагрузки
-Электронный предохранитель и табло выявления неисправности
-Табло мониторинга текущих праметров
-Может быть интегрирована защита устройств DC от всплесков напряжения
-Входное постоянное напряжения до 1000 В
-Гибкость разработки систем
-Трехфазная подача энергии
-Кабельное соединение без инструментов
-Новаторский DC модуль системы
-Удобное подключение проводов
-Связь через Bluetooth

Технические характеристики

Вход (DC):
Максимальная мощность по постоянному току, Вт (при cos f=1) 17.6 kW
Максимальное постоянное напряжение 1000 В
Диапазон входного напряжения, MPPT 150 — 800 В
Максимальный ток (вход А/ вход Б) 33 A / 11 A
Максимальное количество лучей (параллельно)
(вход A / вход B) 5/1

Выход (AC):
Выходная мощность переменного тока 17 kVA
Максимальный выходной ток 24,6 A
Напряжение переменного тока 3 / N / PE,230 / 400 V
Частота сети/отклонение 50 Hz / 60 Hz /± 4.5 Hz
AC выход Трехфазный
Сдвиг по фазе (COS f), регулируемый 0.8 ведущий...0.8 ведомый
Максимальнаяэффективность /КПД 98 % / 97.5 %

Устройства защиты:
Защита от обратной полярности по пост напряжению да
Разъединитель нагрузки пост. тока ESS да
Защита от короткого замыкания переменного тока да
Защита от замыкания на землю да
Мониторинг сети (SMA Grid Guard) да
Возможность интегрирования DC устройства защиты от перенапряжений (тип II) да
Электронный предохранитель да
Табло обнаружения неисправностей да

Общие сведения:
Размеры (Ш / В / Г) в мм 665 / 690 / 265
Вес,кг 65
Диапазон рабочих температур —25 °C до +60 °C
Охлаждение OptiCool
Потребление : операционный (режим ожидания)/ночной < 12.5 W /< 1 W
Топология Бестрансформаторный
Место монтажа: внутри / вне помещения (IP65) да/да

Особенности:
DC подключение: Phoenix Contact
AC подключение: spring-type терминал(без инструментов)
Графический дисплей да
Интерфейсы: Bluetooth/ RS485 да / opt.
Типовое обозначение STP 17000TL-10

Техническая информация:
Номинальная выходная мощность: 20000 Вт
Диапазон входного рабочего напряжения МРРТ: 580 — 800 В
Напряжение на выходе: 3N/PE; 220/380 В

Новые инверторы SUNNY TRIPOWER STP 20000TL являются дальнейшим логическим шагом в развитии серии солнечных инверторов TRIPOWER в плане получения оптимального соотношение цена-качество.Достигнута высокая пиковая производительность и технологическое совершенство при существенном снижении стоимости. Основной упор делается на минимально необходимое оснащение и соответствие всем требованиям к устройствам поддержки и управления сетями, в том числе регулированию реактивной составляющей мощности. Это дает, с одной стороны, значительное сокращение инвестиционных расходов, в то время как с другой стороны, с производительностью 98,5%, гарантирует исключительно высокую эффективность преобразования солнечной энергии. Таким образом, инверторы STP 20000TL ECONOMIC EXCELLENCE являются идеальным решением для равномерно структурированных PV систем от средних до больших масштабов.

Особенности инверторов SMA STP 20000TL

Производительность:
Максимальный КПД 98,5%
Система отслеживания максимальной эффективности OptiTracGlobal Peak
Передача данных через Bluetooth ^®
Активное управление температурой с OptiCool

Гибкость:
Входное напряжение до 1000 В
Встроенная функция управления сетью
Интеграция в сеть в реактивной составляющей

Простота:
Соединение с трехфазной сетью
Подключение кабеля без инструментов
DC разъемы SUNCLIXDC

Технические характеристики

Выходные характеристики:
Источник тока
Номинальная выходная мощность переменного тока — 20000 Вт
Максимальная полная мощность переменного тока — 20000 ВА
Выходное напряжение переменного тока (номинальное) — 3/N/PE; 220 — 240 / 380 — 415 В
Диапазон выходного напряжения переменного тока (1ф) — 160 — 280 В
Частота выходного напряжения переменного тока — 50 −6/+5 Гц
Максимальный выходной переменный ток — 24 // 29 А
Коэффициент мощности (cos?) — 1
Коэффициент реактивной мощности, диапазон регулирования — от +0,8 до −0,8
Количество фаз / связь между фазами — 3 / 3

Входные характеристики:
Максимальная входная мощность PV массива — 20450 Вт
Максимальное значение входного напряжения постоянного тока — 1000 В
Минимальное входное напряжение постоянного тока / начальное рабочее напряжение — 570 / 620 В
Рабочий диапазон MPPT— 580 — 800 В
Количество MPP трекеров / стрингов в MPP трекерах — 1 / 6
Максимальный входной ток / Максимальный ток на один стринг — 36 А / 36 А
Максимальная эффективность / европейская эффективность — 98,2 / 98,5 %
Собственное потребление ночью — 1 Вт

Коммуникации, подключения:
Дисплей — графический дисплей с подсветкой
Интерфейс связи — RS485 / Bluetooth ^® / WebConnect (опция / да / опция)
Подключение постоянного тока DC — SUNCLIX
Подключение переменного тока АC — пружинные клеммы
Мультифункциональное реле / Power Control Module — опция / опция
Сертификаты и разрешения (дополнительные по запросу) — CE, VDE 0126-1-1, VDE-AR-N 4105, PPC, RD 661/2007, UTE C15-712-1, EN 50438, PPDS, RD 1699, AS4777, SI4777, BDEW 2008, C10/11, CEI 0-21*, G59/2, IEC61727

Защита:
Отключающее устройство постоянного тока — опция
Контроль замыкания на землю / мониторинг сети — да / да
Разрядник защиты от перенапряжения в цепи постоянного тока, тип II, встраиваемый — опция
DC защита от переполюсовки / AC защита от короткого замыкания / гальваническая развязка — да / да / —
Устройство контроля тока утечки в цепях пост. и перем. тока — да
Класс защиты (в соответствии с IEC 62103) / категория перенапряжения (в соответствии с IEC 60664-1) — I / III

Физические характеристики:
Габариты — 665?690?265 мм
Вес — 45 кг
Диапазон рабочих температур — оптимальный от −25° C до +60° С
Допустимая максимальная влажность — <100%, без конденсации
Уровень шума — 51 dB
Топология — Бестрансформаторная
Тип корпуса / материал — вертикальный шкаф/ алюминий
Степень защиты корпуса — IP65
Охлаждение — OptiCool
Монтаж — настенное вертикальное крепление

Дополнительная информация:
Гарантия — 5 лет, опционально продление до 10 / 15 / 20 / 25 лет
Страна производитель — Германия

Техническая информация:
Номинальная выходная мощность: 25000 Вт
Диапазон входного рабочего напряжения МРРТ: 320 — 800 В
Напряжение на выходе: 3N/PE; 220/380 В

Инвертор SUNNY TRIPOWER STP 25000TL, вобрав в себя лучшие технические решения инженеров компании SMA, является лучшим решением для крупных солнечных установок.

В инверторах STP 25000TL достигнута еще более высокая эффективность преобразования солнечной энергии, которая пиково составляет 98,5%. Благодаря благодаря своим возможностям MultiString, с двумя входами MPP и широкому диапазону входного напряжения, солнечные инверторы STР подходят практически для всех вариантов солнечных батарей. Благодаря функции управления сетью Integrated Plant Control, которая позволяет инвертору регулировать реактивную мощность в точке общего подключения, они отвечают всем требованиям к преобразовывающему оборудованию, являясь надежным компонентом системы управления сетью. Комплексная защита Optiprotect с самообучающейся функцией выявления неисправностей, электронным предохранителем и встраиваемым разрядником защиты от перенапряжения в цепи постоянного тока (тип II) обеспечивает высочайшую эксплуатационную надежность солнечной установки и позволяет снизить стоимость компонентов защиты системы.

Комплексные технические решения, высокая пиковая эффективность инверторов STP 25000TL дают возможность повысить производительность PV систем и снизить их стоимость. На практике это означает лучшую ставку доходности для операторов солнечных энергетических установок, обеспечивая дополнительный стимул инвестиции в солнечную энергетику. Инверторы SUNNY TRIPOWER 25000TL — оптимальные решения для создания PV электростанций от 8 кВт до многих мегаватт мощности.

Особенности инверторов SMA STP 25000TL

Производительность:
Максимальный КПД 98,5%
Система отслеживания максимальной эффективности OptiTracGlobal Peak
Передача данных через Bluetooth ^®

Гибкость:
Входное напряжение до 1000 В
Встроенная функция управления сетью
Интеграция в сеть в реактивной составляющей
Оптимальный подбор конфигурации установки с помощью системы Optiflex

Простота:
Соединение с трехфазной сетью
Подключение кабеля без инструментов
DC разъемы SUNCLIXDC
Удобный доступ к подключениям

Надежность:
Тройная защита Optiprotect:
-электронный предохранитель
-самообучающаяся система выявления неисправностей
-встраиваемая защита от перенапряжения в цепи DC (тип II)
Комплексный DC выключатель-разъединитель ESS

Технические характеристики

Выходные характеристики:
Источник тока
Номинальная выходная мощность переменного тока — 25000 Вт
Максимальная полная мощность переменного тока — 25000 ВА
Выходное напряжение переменного тока (номинальное) — 3/N/PE; 220 — 240 / 380 — 415 В
Диапазон выходного напряжения переменного тока (1ф) — 160 — 280 В
Частота выходного напряжения переменного тока — 50 −6/+5 Гц
Максимальный выходной переменный ток — 36,2 А
Коэффициент мощности (cos?) — 1
Коэффициент реактивной мощности, диапазон регулирования — от 0 недовозбуждения до 0 перевозбуждения
Количество фаз / связь между фазами — 3 / 3

Входные характеристики:
Максимальная входная мощность PV массива — 17410 Вт
Номинальное входное напряжение постоянного тока — 600 В
Максимальное значение входного напряжения постоянного тока — 1000 В
Минимальное входное напряжение постоянного тока / начальное рабочее напряжение — 150 / 188 В
Рабочий диапазон MPPT— 390 — 800 В
Количество MPP трекеров / стрингов в MPP трекерах — 2 / А:3; В:3
Максимальный ток на входе А / на входе В — 33 / 33 А
Максимальная эффективность — 98,5 %
Собственное потребление ночью — 1 Вт

Коммуникации, подключения:
Отображение данных — светодиоды
Интерфейс связи — RS485 / Bluetooth ^® / WebConnect (опция / опция / опция)
Подключение постоянного тока DC — SUNCLIX
Подключение переменного тока АC — пружинные клеммы
Сертификаты и разрешения (дополнительные по запросу) — CE, VDE0126-1-1, RD 661/2007, G59/2, PPC, AS4777, SI4777, EN 504381, C10/11, PPDS, IEC 61727, UTE C15-712-1, VDE-AR-N 4105, RD 1699, CEI 0-21

Защита:
Отключающее устройство постоянного тока — Комплексный ESS DC выключатель-разъединитель
Контроль замыкания на землю / мониторинг сети — да / да
Разрядник защиты от перенапряжения в цепи постоянного тока, тип II, встраиваемый — опция
DC защита от переполюсовки / AC защита от короткого замыкания / гальваническая развязка — да / да / —
Устройство контроля тока утечки в цепях пост. и перем. тока — да
Класс защиты (в соответствии с IEC 62103) / категория перенапряжения (в соответствии с IEC 60664-1) — I / III

Физические характеристики:
Габариты — 665?690?265 мм
Вес — 61 кг
Диапазон рабочих температур — оптимальный от −25° C до +60° С
Допустимая максимальная влажность — <100%, без конденсации
Уровень шума — 51 dB
Топология — Бестрансформаторная
Тип корпуса / материал — вертикальный шкаф/ алюминий
Степень защиты корпуса — IP65
Охлаждение — OptiCool
Монтаж — настенное вертикальное крепление

Дополнительная информация:
Гарантия — 5 лет, опционально продление до 10/ 15 / 20 / 25 лет
Страна производитель — Германия

SMA Solar Technology AG (акроним от System, Mess и Anlagentechnik) — германский производитель и поставщик оборудования (в частности инверторов) для солнечных энергетических систем, компания основана в 1981 году.

Благодаря тому, что Solar Factory является производством с нулевым выбросом CO2, SMA получило приз Energy Efficiency Award в 2010 от немецкого Агенства Энергетики, а в 2011 получило награду Land of Ideas award.

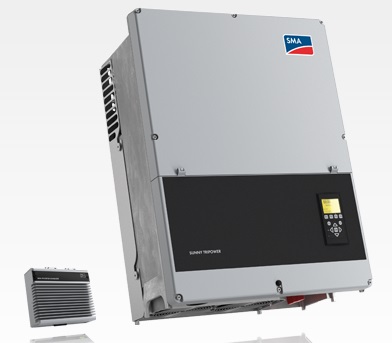

Sunny TRIPOWER — бестрансформаторные солнечные инверторы с 3-фазным входом, которые преобразуют постоянный ток от солнечных панелей в переменный ток с параметрами местной сети, и передают этот ток в сеть. Они зарекомендовали себя, как надежные и качественные инверторы для систем солнечной энергетики в малых и средних домашних хозяйствах.

Расширенные коммуникативные возможности. Инверторы снабжены системой сбора и передачи данных. Одним из основных достоинств системы Webconnect является то, что данные получаются непосредственно от инвертора и направляются в Sunny Places и Sunny Portal — нет необходимости в установке дополнительного SMA оборудования и сенсоров — все что нужно — это активное интернет соединение и DSL роутер.
Высокая эффективность (до 98%) данной серии инверторов достигается за счет высокого входящего (со стороны солнечных панелей) напряжения — 1000 В постоянного тока.

Гибкость проектирования. За счет использования системы МРРТ большая гибкость в планировании, реализации и сбора солнечной энергии. Оптимальный выход при частичном затенении и эффективное функционирование при ориентации панелей восток-запад.

Простой монтаж. Заново спроектированное настенное крепление упрощает монтаж.

Универсальное использование благодаря интегрированной системе сетевого менеджмента с системой контроля реактивной составляющей нагрузки, что, в том числе, позволяет увеличить продуктивность выработки.

Дружественный пользователю интерфейс, мультипиксельный экран позволяет отображать информацию на всех языках и отображать любые символы.

Низкий уровень шума благодаря использованию режимов работы с минимальным использованием системы охлаждения.

Сетевой инвертор трехфазный SMA Sunny TriPower 60000TL (STP 25000TL-30) Новый Солнечный TriPower 60 является частью инновационной глобальной системы решения для коммерческих и промышленных фотоэлектрических установок. Это решение сочетает в себе преимущества децентрализованной компоновки системы с преимуществами централизованных конструкций преобразователей для того, чтобы получить лучшее из двух миров. Высокие требования к эффективности, гибкая система проектирования, легкая установка, ввод в эксплуатацию и простое обслуживание низкий внести решающий вклад снижения эксплуатационных расходов для всей системы.
