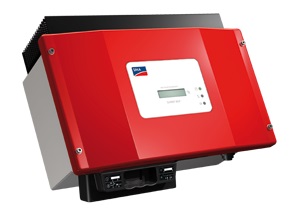

Инверторы с трансформатором SUNNY BOY

Описание:
Вход(DC)
Макс постоянного тока (@ COS φ = 1) 1320 W
Максимальное напряжение 400 В
MPP диапазон напряжения 100 В — 320 В
Напряжение постоянного тока 120 В
Минимальное напряжение постоянного тока / напряжения начала 100 В / 120 В
Максимальный входной ток / в строку 12,6 / 12,6
Количество MPP трекеров / струны на MPP трекера Половина

Выход (AC)
Переменного тока (при напряжении 230 В, 50 Гц) 1200 Вт
Максимальная полная мощность AC 1200 ВА
Номинальное напряжение переменного тока, площадь 220, 230, 240 В, 180 В — 265 В
Переменного тока частоты, диапазон 50, 60 Гц ± 4,5 Гц
Максимальный выходной ток 6,1
Коэффициент мощности (COS φ) 1
Дирижеры / соединения фаз 1/1

Эффективность
Максимальная эффективность / Евро-Eta 92,1% / 90,9%

Защитные устройства
DC обратной полярности да
DC нагрузки выключатель ESS да
AC Защита от короткого замыкания да
Замыкание на землю да
Сетке мониторинга (SMA Сетка Guard) да
Гальванической развязкой / всеполюсным чувствительны тока короткого замыкания блока мониторинга Да / -
Класс защиты / категория перенапряжения I / III

Общие данные
Размеры (Ш / В / Г) в мм 440/339/214
Вес 23 кг
Диапазон рабочих температур -25 ° C ... +60 ° C
Шума, типичное ≤ 41 дБ (А)
Внутреннее потребление (ночь) <0,1 Вт
Топология LF трансформатор
Концепция охлаждения Конвекция
Электроника класс защиты / зоны подключения (в соответствии с IEC 60529) IP65 / IP65
Климатическая категория (в соответствии с IEC 60721-3-4) 4K4H

Оборудование
DC соединения: SUNCLIX да
AC подключения: Винтовые терминал / разъем / пружинные - / Да / -
Дисплей: линии текстовой / графической Да / -
Интерфейсы: RS485 / Bluetooth Опт. / Опт.

Описание:
Вход(DC)
Макс постоянного тока (@ COS φ = 1) 1850 Вт
Максимальное напряжение 400 В
MPP диапазон напряжения 147 В — 320 В
Напряжение постоянного тока 180 V
Минимальное напряжение постоянного тока / напряжения начала 139 В / 180 В
Максимальный входной ток / в строку 12,6 / 12,6
Количество MPP трекеров / струны на MPP трекера Половина

Выход (AC)
Переменного тока (при напряжении 230 В, 50 Гц) 1550 Вт
Максимальная полная мощность AC 1700 VA
Номинальное напряжение переменного тока, площадь 220, 230, 240 В, 180 В — 265 В
Переменного тока частоты, диапазон 50, 60 Гц ± 4,5 Гц
Максимальный выходной ток 8,6
Коэффициент мощности (COS φ) 1
Дирижеры / соединения фаз 1/1

Эффективность
Максимальная эффективность / Евро-Eta 93,5% / 91,8%

Защитные устройства
DC обратной полярности да
DC нагрузки выключатель ESS да
AC Защита от короткого замыкания да
Замыкание на землю да
Сетке мониторинга (SMA Сетка Guard) да
Гальванической развязкой / всеполюсным чувствительны тока короткого замыкания блока мониторинга Да / -
Класс защиты / категория перенапряжения I / III

Общие данные
Размеры (Ш / В / Г) в мм 440/339/214
Вес 25 кг
Диапазон рабочих температур -25 ° C ... +60 ° C
Шума, типичное ≤ 46 дБ (А)
Внутреннее потребление (ночь) <0,1 Вт
Топология LF трансформатор
Концепция охлаждения Конвекция
Электроника класс защиты / зоны подключения (в соответствии с IEC 60529) IP65 / IP65
Климатическая категория (в соответствии с IEC 60721-3-4) 4K4H

Оборудование
DC соединения: SUNCLIX да
AC подключения: Винтовые терминал / разъем / пружинные - / Да / -
Дисплей: линии текстовой / графической Да / -
Интерфейсы: RS485 / Bluetooth Опт. / Опт.

Описание:
Вход (DC)
Максимальная мощность постояного тока 2700Вт
Максимальное постоянное напряжение 600В
Диапазон входного напряжения MPPT 224-480В
Номинальное постоянное напряжение 300В
Номинальное постоянное напряжение / старт 224-300В
Максиальный входной ток 12А
Количество трекеров MPP / строк на трекер MPP 1 / 3

Выход (АС)
Номинальная Мощность (230В, 50Гц) 2300Вт
Максимальная полная мощность 2500ВА
Номинальное напряжение АС / диапазон 220, 230, 240В / 180-260В
Частота сети 50, 60Гц; ± 4,5Гц
Максимальный выходной ток 12,5А
Коэффициент мощности (COS φ) 1
Кол-во фаз Однофазный

Эффективность
Максимальная эффективность 94,1%

Защита
Защита обратной полярности по DC Да
Разъединитель нагрузки пост. тока ESS Да
Контроль ошибки заземления Да
Короткое замыкание в цепи переменного тока Да
Гальваническая развязка Да
Мониторинг сети (SMA Grid Guard) Да

Общие сведения
Размеры (Ш / В / Г), мм 440 / 339 / 214
Вес, кг 28
Диапазон рабочих температур —25 °C ... +60 °C
Уровень шума ≤ 33dB
Внутреннее потребление: (ночь) < 0,25Вт
Топология Низкочастотный трансформаторный
Охлаждение Конвекция
Класс защиты IP65 (установка внутри / вне помещения)

Особенности
ЖК дисплей текстовый
DC соединитель: SUNCLIX Да
АС — соединитель Да
Интерфейсы: Bluetooth / RS485 Опция / опция

Описание:
Вход (DC)
Максимальная мощность постояного тока 3200Вт
Максимальное постоянное напряжение 600В
Диапазон входного напряжения MPPT 268-480В
Номинальное постоянное напряжение 350В
Номинальное постоянное напряжение / старт 268-330В
Максиальный входной ток 12А
Количество трекеров MPP / строк на трекер MPP 1 / 3

Выход (АС)
Номинальная Мощность (230В, 50Гц) 2750Вт
Максимальная полная мощность 3000ВА
Номинальное напряжение АС / диапазон 220, 230, 240В / 180-260В
Частота сети 50, 60Гц; ± 4,5Гц
Максимальный выходной ток А 15А
Коэффициент мощности (COS φ) 1
Кол-во фаз Однофазный

Эффективность
Максимальная эффективность 95%

Защита
Защита обратной полярности по DC Да
Разъединитель нагрузки пост. тока ESS Да
Контроль ошибки заземления Да
Короткое замыкание в цепи переменного тока Да
Гальваническая развязка Да
Мониторинг сети (SMA Grid Guard) Да

Общие сведения
Размеры (Ш / В / Г), мм 440 / 339 / 214
Вес, кг 32
Диапазон рабочих температур —25 °C ... +60 °C
Уровень шума ≤ 30dB
Внутреннее потребление: (ночь) < 0,25Вт
Топология Низкочастотный трансформаторный
Охлаждение Конвекция
Класс защиты IP65 (установка внутри / вне помещения)

Особенности
ЖК дисплей текстовый
DC соединитель: SUNCLIX Да
АС — соединитель Да
Интерфейсы: Bluetooth / RS485 Опция / опция

Описание:
Вход(DC)
Макс постоянного тока (@ COS φ = 1) 2100 Вт
Максимальное входное напряжение 700 В
MPP диапазон напряжения / номинальное входное напряжение 175 В — 560 В / 530 В
Мин Входное напряжение / START входного напряжения 175 В / 220 В
Максимальный ток входного 12
Максимальный входной ток на строку 12
Количество независимых входов MPP / строк на вход MPP Половина

Выход (AC)
Номинальная мощность (при напряжении 230 В, 50 Гц) 2000 Вт
Максимальная полная мощность AC 2000 ВА
Номинальное напряжение AC / диапазон 220 В, 230 В, 240 В / 180 В — 280 В
Сети переменного тока частотой / диапазон 50 Гц, 60 Гц / −4,5 Гц ... 4,5 Гц
Номинальная частота / номинальной мощности напряжения 50 Гц / 230 В
Максимальный выходной ток 11,4
Коэффициент мощности при номинальной мощности 1
Дирижеры / соединения фаз 1/1

Эффективность
Максимальная эффективность / европ. Эффективность 96,3% / 95%

Защитные устройства
Отключение входной стороне да
Замыкание на землю мониторинга / наблюдения сети да / да
DC обратной полярности / короткого замыкания AC / гальванически изолированы да / да / да
Класс защиты (в соответствии с МЭК 62103) / категория перенапряжения (в соответствии с IEC 60664-1) I / III

Общие данные
Размеры (Ш / В / Г) 348/580/145 мм, (13,7 / 22,8 / 5,7 дюйма)
Вес 17 кг / фунт 37,4
Диапазон рабочих температур -25 ° C ... +60 ° C / −13 ° F ... +140 ° F
Шума, типичное 38 дБ (А)
Внутреннее потребление (ночь) 1 Вт
Топология ВЧ трансформатора
Принцип охлаждения Конвекция
Степень защиты (IEC 60529) IP65
Защит присоединения области (в соответствии с IEC 60529) IP54
Климатическая категория (в соответствии с IEC 60721-3-4) 4K4H
Максимально допустимое значение относительной влажности (без конденсата) 100%

Оборудование
DC терминал SUNCLIX
AC связи Разъемы
Отображать Графика
Интерфейс: RS485 / Bluetooth Опт. / Да

Описание:
Вход(DC)
Макс постоянного тока (@ COS φ = 1) 2600 Вт
Максимальное входное напряжение 700 В
MPP диапазон напряжения / номинальное входное напряжение V — 560 V / 530 V
Мин Входное напряжение / START входного напряжения 175 В / 220 В
Максимальный ток входного 15
Максимальный входной ток на строку 15
Количество независимых входов MPP / строк на вход MPP Половина

Выход (AC)
Номинальная мощность (при напряжении 230 В, 50 Гц) 2500 Вт
Максимальная полная мощность AC 2500 ВА
Номинальное напряжение AC / диапазон 230 В, 240 В / 180 В — 280 В
Сети переменного тока частотой / диапазон 60 Гц / −4,5 Гц ... 4,5 Гц
Номинальная частота / номинальной мощности напряжения 50 Гц / 230 В
Максимальный выходной ток 14,2
Коэффициент мощности при номинальной мощности 1
Дирижеры / соединения фаз 1/1

Эффективность
Максимальная эффективность / европ. Эффективность 96,3% / 95,3%

Защитные устройства
Отключение входной стороне да
Замыкание на землю мониторинга / наблюдения сети да / да
DC обратной полярности / короткого замыкания AC / гальванически изолированы да / да / да
Класс защиты (в соответствии с МЭК 62103) / категория перенапряжения (в соответствии с IEC 60664-1) I / III

Общие данные
Размеры (Ш / В / Г) 348/580/145 мм, (13,7 / 22,8 / 5,7 дюйма)
Вес 17 кг / фунт 37,4
Диапазон рабочих температур 25 ° С ... +60 ° C / −13 ° F ... +140 ° F
Шума, типичное 38 дБ (А)
Внутреннее потребление (ночь) 1 Вт
Топология ВЧ трансформатора
Принцип охлаждения OptiCool
Степень защиты (IEC 60529) IP65
Защит присоединения области (в соответствии с IEC 60529) IP54
Климатическая категория (в соответствии с IEC 60721-3-4) 4K4H
Максимально допустимое значение относительной влажности (без конденсата) 100%

Оборудование
DC терминал SUNCLIX
AC связи Разъемы
Отображать Графика
Интерфейс: RS485 / Bluetooth Опт. / Да

Описание:
Вход(DC)
Макс постоянного тока (@ COS φ = 1) 3150 W
Максимальное входное напряжение 700 В
MPP диапазон напряжения / номинальное входное напряжение 210 В — 560 В / 530 В
Мин Входное напряжение / START входного напряжения 175 В / 220 В
Максимальный ток входного 15
Максимальный входной ток на строку 15
Количество независимых входов MPP / строк на вход MPP Половина

Выход (AC)
Номинальная мощность (при напряжении 230 В, 50 Гц) 3000 Вт
Максимальная полная мощность AC 3000 ВА
Номинальное напряжение AC / диапазон 220 В, 230 В, 240 В / 180 В — 280 В
Сети переменного тока частотой / диапазон 50 Гц, 60 Гц / −4,5 Гц ... 4,5 Гц
Номинальная частота / номинальной мощности напряжения 50 Гц / 230 В
Максимальный выходной ток 15
Коэффициент мощности при номинальной мощности 1
Дирижеры / соединения фаз 1/1

Эффективность
Максимальная эффективность / европ. Эффективность 96,3% / 95,4%

Защитные устройства
Отключение входной стороне да
Замыкание на землю мониторинга / наблюдения сети да / да
DC обратной полярности / короткого замыкания AC / гальванически изолированы да / да / да
Класс защиты (в соответствии с МЭК 62103) / категория перенапряжения (в соответствии с IEC 60664-1) I / III

Общие данные
Размеры (Ш / В / Г) 348/580/145 мм, (13,7 / 22,8 / 5,7 дюйма)
Вес 17 кг / фунт 37,4
Диапазон рабочих температур 25 ° С ... +60 ° C / −13 ° F ... +140 ° F
Шума, типичное 38 дБ (А)
Внутреннее потребление (ночь) 1 Вт
Топология ВЧ трансформатора
Принцип охлаждения OptiCool
Степень защиты (IEC 60529) IP65
Защит присоединения области (в соответствии с IEC 60529) IP54
Климатическая категория (в соответствии с IEC 60721-3-4) 4K4H
Максимально допустимое значение относительной влажности (без конденсата) 100%

Оборудование
DC терминал SUNCLIX
AC связи Разъемы
Отображать Графика
Интерфейс: RS485 / Bluetooth Опт. / Да

Описание:
Вход(DC)
Макс постоянного тока (@ COS φ = 1) 3820 W
Максимальное входное напряжение 500 В
MPP диапазон напряжения / номинальное входное напряжение 200 В — 400 В / 200 В
Мин Входное напряжение / START входного напряжения 200 В / 250 В
Максимальный ток входного 20
Максимальный входной ток на строку 16
Количество независимых входов MPP / строк на вход MPP 1/3

Выход (AC)
Номинальная мощность (при напряжении 230 В, 50 Гц) 3300 Вт
Максимальная полная мощность AC 3600 VA
Номинальное напряжение AC / диапазон 220 В, 230 В, 240 В / 180 В — 265 В
Сети переменного тока частотой / диапазон 50 Гц, 60 Гц / −4,5 Гц ... 4,5 Гц
Номинальная частота / номинальной мощности напряжения 50 Гц / 230 В
Максимальный выходной ток 18
Коэффициент мощности при номинальной мощности 1
Регулируемый сдвиг фактор 0.8overexcited ... 0.8underexcited
Дирижеры / соединения фаз 1/1

Эффективность
Максимальная эффективность / европ. Эффективность 95,2% / 94,4%

Защитные устройства
Отключение входной стороне Опт.
Замыкание на землю мониторинга / наблюдения сети да / да
DC ОПН типа II интегрированным -
Изолированные DC обратной полярности / короткого замыкания AC / гальваническая да / да / да
Чувствительный ток короткого замыкания блока мониторинга -
Класс защиты (в соответствии с МЭК 62103) / категория перенапряжения (в соответствии с IEC 60664-1) I / III

Общие данные
Размеры (Ш / В / Г) 450/352/236 мм (17,7 / 13,9 / 9,3 дюйма)
Вес 38 кг / 83,6 фунтов
Диапазон рабочих температур -25 ° C ... +60 ° C / −13 ° F ... +140 ° F
Шума, типичное 40 дБ (А)
Внутреннее потребление (ночь) 0,1 Вт
Топология LF трансформатор
Принцип охлаждения OptiCool
Степень защиты (IEC 60529) IP65
Защит присоединения области (в соответствии с IEC 60529) IP65
Климатическая категория (в соответствии с IEC 60721-3-4) 4K4H
Максимально допустимое значение относительной влажности (без конденсата) 100%

Оборудование
DC терминал SUNCLIX
AC связи Разъемы
Отображать Строка из текста
Интерфейс: RS485 / Bluetooth Опт. / Опт.

Описание:
Вход(DC)
Макс постоянного тока (@ COS φ = 1) 4040 W
Максимальное входное напряжение 500 В
MPP диапазон напряжения / номинальное входное напряжение 200 В — 400 В / 200 В
Мин Входное напряжение / START входного напряжения 200 В / 250 В
Максимальный ток входного 20
Максимальный входной ток на строку 16
Количество независимых входов MPP / строк на вход MPP 1/3

Выход (AC)
Номинальная мощность (при напряжении 230 В, 50 Гц) 3800 Вт
Максимальная полная мощность AC 3800 VA
Номинальное напряжение AC / диапазон 220 В, 230 В, 240 В / 180 В — 265 В
Сети переменного тока частотой / диапазон 50 Гц, 60 Гц / −4,5 Гц ... 4,5 Гц
Номинальная частота / номинальной мощности напряжения 50 Гц / 230 В
Максимальный выходной ток 18
Коэффициент мощности при номинальной мощности 1
Регулируемый сдвиг фактор 0.8overexcited ... 0.8underexcited
Дирижеры / соединения фаз 1/1

Эффективность
Максимальная эффективность / европ. Эффективность 95,6% / 94,7%

Защитные устройства
Отключение входной стороне Опт.
Замыкание на землю мониторинга / наблюдения сети да / да
DC ОПН типа II интегрированным -
Изолированные DC обратной полярности / короткого замыкания AC / гальваническая да / да / да
Чувствительный ток короткого замыкания блока мониторинга -
Класс защиты (в соответствии с МЭК 62103) / категория перенапряжения (в соответствии с IEC 60664-1) I / III

Общие данные
Размеры (Ш / В / Г) 450/352/236 мм (17,7 / 13,9 / 9,3 дюйма)
Вес 38 кг / 83,6 фунтов
Диапазон рабочих температур -25 ° C ... +60 ° C / −13 ° F ... +140 ° F
Шума, типичное 42 дБ (А)
Внутреннее потребление (ночь) 0,1 Вт
Топология LF трансформатор
Принцип охлаждения OptiCool
Степень защиты (IEC 60529) IP65
Защит присоединения области (в соответствии с IEC 60529) IP65
Климатическая категория (в соответствии с IEC 60721-3-4) 4K4H
Максимально допустимое значение относительной влажности (без конденсата) 100%

Оборудование
DC терминал SUNCLIX SUNCLIX
AC связи Разъемы Разъемы
Отображать Строка из текста Строка из текста
Интерфейс: RS485 / Bluetooth Опт. / Опт. Опт. / Опт.
