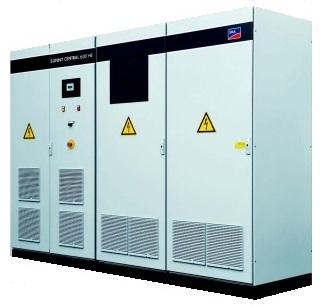

Центральные инверторы SUNNY CENTRAL
.jpg)
|
Большие изображения
.jpg)
Описание:
Вход (DC)
Максимум Постоянного тока (@ COS φ = 1) 448 кВт
Максимум входное напряжение 1000 В
MPP диапазон напряжения (при 25 ° C / @ 50 ° C при 50 Гц) 450 В — 820 В / 450 В — 820 В
MPP диапазон напряжения (при 25 ° C при 60 Гц) 450 В — 820 В
Номинальное входное напряжение 500 В
Минимальное входное напряжение 450 В
Максимум входной ток 993
Количество независимых входов MPP 1
Количество входов постоянного тока (8 +8) + 2 DCHV
Выход (AC)
Номинальная мощность (при 25 ° C) / номинальная переменного тока (при 50 ° C) 440 кВА / 400 кВА
Номинальное напряжение AC / диапазон 270 V / 243 V — 297 V
Переменного тока частоты / диапазона 50 Гц, 60 Гц / 47 Гц ... 63 Гц
Номинальная частота / номинальной мощности напряжения 50 Гц / 270 В
Максимум выходной ток 941
Максимум THD <3%
Коэффициент мощности при номинальной мощности / регулируемый фактор сдвига 1 / 0,9 перевозбуждения ... 0,9 недовозбужденном
Льготные фазы, подключение фаз 3/3
Эффективность
Максимум Эффективность / Европейский эффективности 98,6% / 98,4%
Защита
Стороны входа отключения устройства С приводом от двигателя постоянного тока выключатель-разъединитель
Выходная сторона отключающего устройства AC предохранитель-выключатель-разъединитель
DC защита от перенапряжения, защита от перенапряжения AC Ограничитель перенапряжения типа II / ОПН типа я
Сетке мониторинга да
Первый контроль неисправностей / Дистанционный контроль замыкания на землю да / Опт.
Контроль изоляции да
Защиты (в соответствии с МЭК 62103) Я
Общие данные
Размеры (Ш / В / Г) 2800/2120/850 мм, (110,3 / 83,5 / 33,5 дюйма)
Вес 1900 кг / 4189 фунтов
Диапазон рабочих температур −20 ° C ... +50 ° C / −4 ° F ... +122 ° F
Уровень шума 56,27 дБ (А)
Максимум собственного потребления (при работе) / собственного потребления (ночью) 1500 Вт / <100 Вт
Внешнее вспомогательное напряжение питания 3×230 В, 50/60 Гц
Концепция охлаждения Принудительное охлаждение
Степень защиты: электроника / зоны подключения (в соответствии с IEC 60529) IP20 / IP20
Применение Не кондиционером помещении
Максимально допустимое значение относительной влажности (без конденсата) 15% ... 95%
Максимальная рабочая высота над уровнем моря 1000 м
Расход свежего воздуха 6200 м ³ / ч
Особенности
DC терминал Кольцо наконечник / пружинная клемма
AC терминала Наконечник Кольцевая клемма
Отображать Текстовый ЖК-дисплей
Протоколы связи / Солнечный Стринг-монитор Ethernet, Modbus / RS485
Аналоговые входы / защита от перенапряжений для аналоговых входов 2 х Ain / Опт.
Внутренний источник питания трансформатор Опт.
Описание:
Вход (DC)
Максимум Постоянного тока (@ COS φ = 1) 560 кВт
Максимум входное напряжение 1000 В
MPP диапазон напряжения (при 25 ° C / @ 50 ° C при 50 Гц) 450 В — 820 В / 450 В — 820 В
MPP диапазон напряжения (при 25 ° C при 60 Гц) 450 В — 820 В
Номинальное входное напряжение 500 В
Минимальное входное напряжение 450 В
Максимум входной ток 1422
Количество независимых входов MPP 1
Количество входов постоянного тока (8 +8) + 2 DCHV
Выход (AC)
Номинальная мощность (при 25 ° C) / номинальная переменного тока (при 50 ° C) 550 кВА / 500 кВА
Номинальное напряжение AC / диапазон 270 V / 243 V — 297 V
Переменного тока частоты / диапазона 50 Гц, 60 Гц / 47 Гц ... 63 Гц
Номинальная частота / номинальной мощности напряжения 50 Гц / 270 В
Максимум выходной ток 1176
Максимум THD <3%
Коэффициент мощности при номинальной мощности / регулируемый фактор сдвига 1 / 0,9 перевозбуждения ... 0,9 недовозбужденном
Льготные фазы, подключение фаз 3/3
Эффективность
Максимум Эффективность / Европейский эффективности 98,6% / 98,4%
Защита
Стороны входа отключения устройства С приводом от двигателя постоянного тока выключатель-разъединитель
Выходная сторона отключающего устройства AC предохранитель-выключатель-разъединитель
DC защита от перенапряжения, защита от перенапряжения AC Ограничитель перенапряжения типа II / ОПН типа я
Сетке мониторинга да
Первый контроль неисправностей / Дистанционный контроль замыкания на землю да / Опт.
Контроль изоляции да
Защиты (в соответствии с МЭК 62103) Я
Общие данные
Размеры (Ш / В / Г) 2800/2120/850 мм, (110,3 / 83,5 / 33,5 дюйма)
Вес 1900 кг / 4189 фунтов
Диапазон рабочих температур −20 ° C ... +50 ° C / −4 ° F ... +122 ° F
Уровень шума 56,27 дБ (А)
Максимум собственного потребления (при работе) / собственного потребления (ночью) 1500 Вт / <100 Вт
Внешнее вспомогательное напряжение питания 3×230 В, 50/60 Гц
Концепция охлаждения Принудительное охлаждение
Степень защиты: электроника / зоны подключения (в соответствии с IEC 60529) IP20 / IP20
Применение Не кондиционером помещении
Максимально допустимое значение относительной влажности (без конденсата) 15% ... 95%
Максимальная рабочая высота над уровнем моря 1000 м
Расход свежего воздуха 6200 м ³ / ч
Особенности
DC терминал Кольцо наконечник / пружинная клемма
AC терминала Наконечник Кольцевая клемма
Отображать Текстовый ЖК-дисплей
Протоколы связи / Солнечный Стринг-монитор Ethernet, Modbus / RS485
Аналоговые входы / защита от перенапряжений для аналоговых входов 2 х Ain / Опт.
Внутренний источник питания трансформатор Опт.

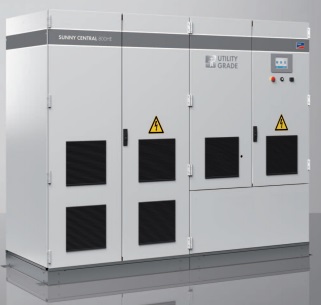

.jpg "ss (2013-06-27 at 07.24.36).jpg")
Самокоммутируемый PV-конвертор, усиленное охлаждение (регулируемая скорость), Входной постоянный ток до 1 000 V стандартно (опционально до 1 100 V), встроенный в систему распределитель (до 9 входов), управляемый разъединитель постоянного тока, Контактор и прерыватель цепи переменного тока, защита от перенапряжения для AC/DC
Широкий набор функций управления сетью(включая LVRT). Терминал для внешнего источника тока, подходит для использования в помещениях, степень защиты IP43. Предназначен для подключения к внешнему трансформатору.
.png "ss (2013-06-27 at 07.26.58).png")

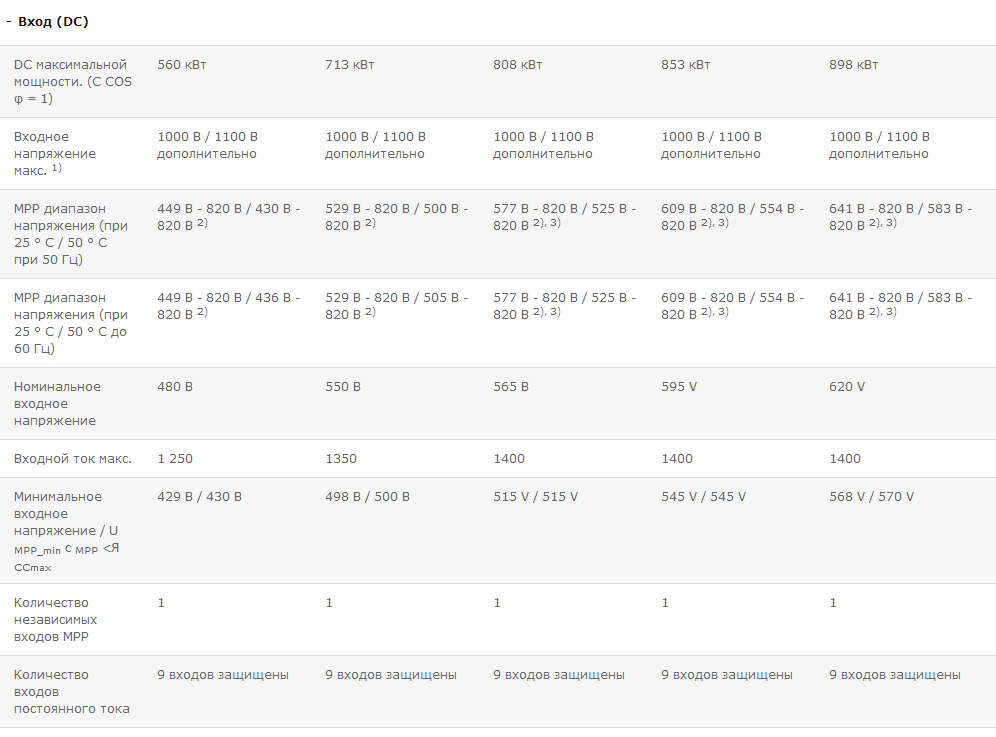

.png "ss (2013-06-27 at 07.19.19).png")

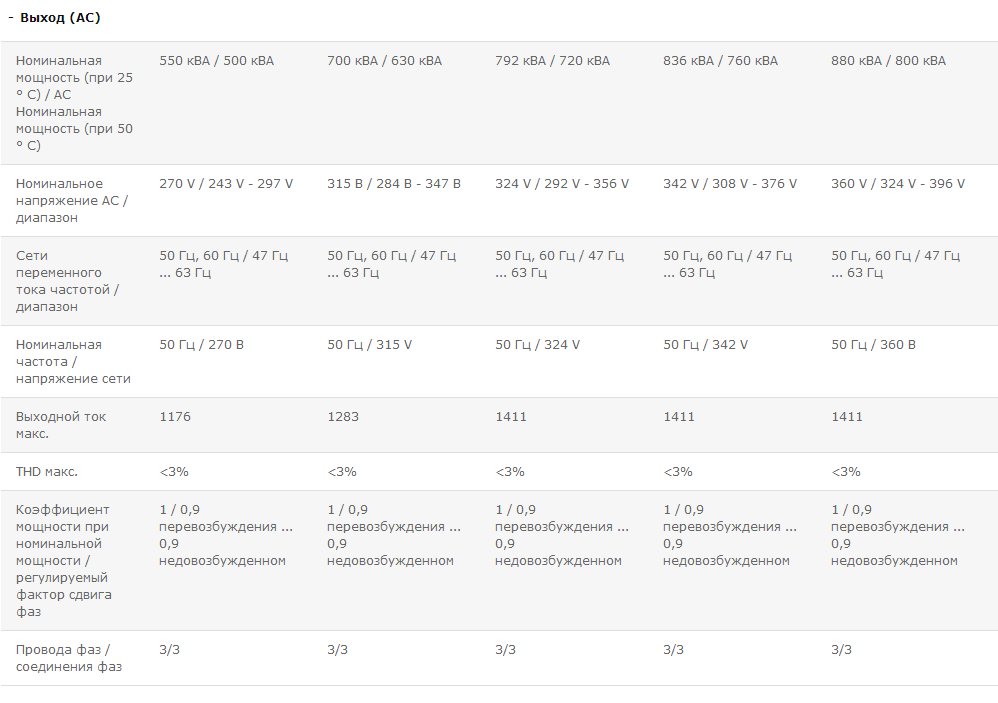

.png "ss (2013-06-27 at 07.19.33).png")
.png "ss (2013-06-27 at 07.19.48).png")

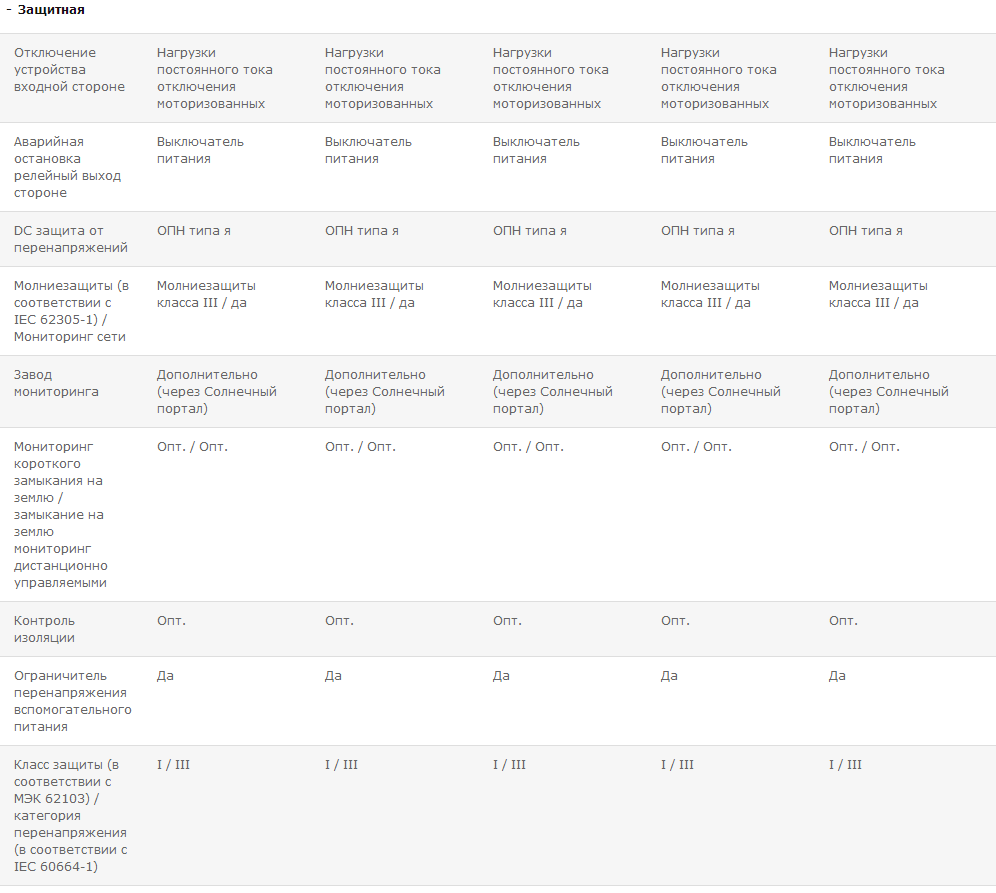

.png "ss (2013-06-27 at 07.20.04).png")

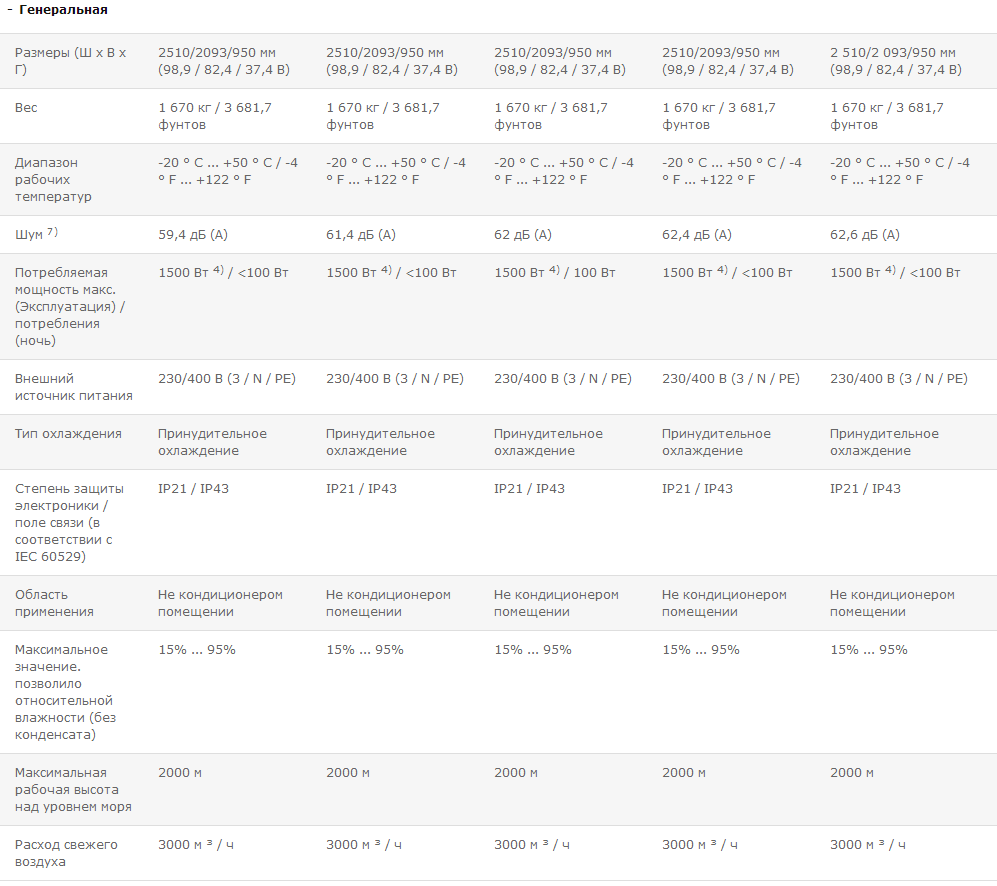

.png "ss (2013-06-27 at 07.20.22).png")

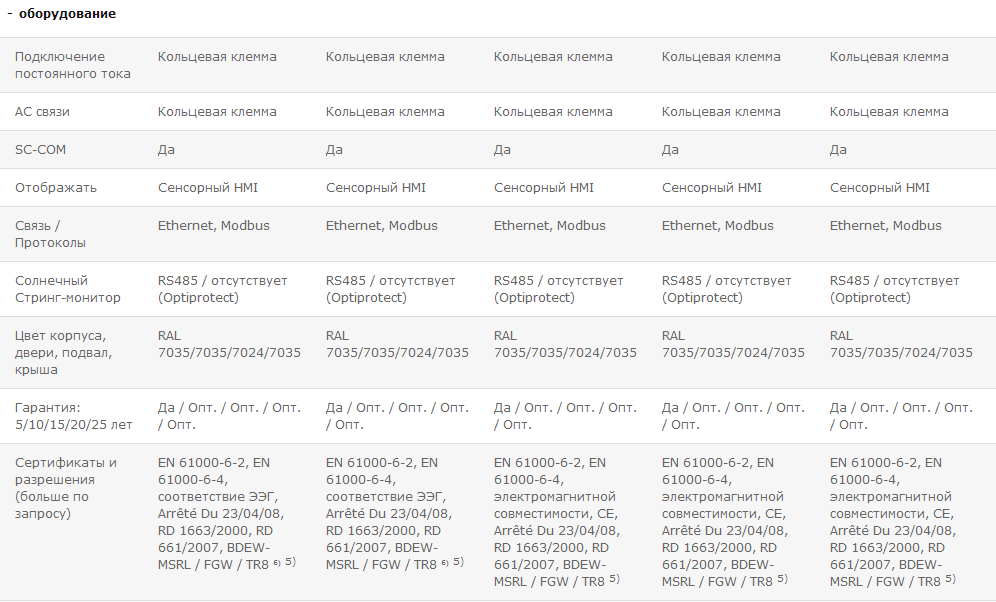

.png "ss (2013-06-27 at 07.20.46).png")
Описание:
Вход (DC)
Максимум Постоянного тока (@ COS φ = 1) 713 кВт
Максимум входное напряжение 1000 В
MPP диапазон напряжения (при 25 ° C / @ 50 ° C при 50 Гц) 500 В — 820 В / 500 В — 820 В
MPP диапазон напряжения (при 25 ° C при 60 Гц) 510 В — 820 В
Номинальное входное напряжение 550 В
Минимальное входное напряжение 500 В
Максимум входной ток 1422
Количество независимых входов MPP 1
Количество входов постоянного тока (8 +8) + 2 DCHV
Выход (AC)
Номинальная мощность (при 25 ° C) / номинальная переменного тока (при 50 ° C) 700 кВА / 630 кВА
Номинальное напряжение AC / диапазон 315 V / 284 V — 346 V
Переменного тока частоты / диапазона 50 Гц, 60 Гц / 47 Гц ... 63 Гц
Номинальная частота / номинальной мощности напряжения 50 Гц / 315 V
Максимум выходной ток 1283
Максимум THD <3%
Коэффициент мощности при номинальной мощности / регулируемый фактор сдвига 1 / 0,9 перевозбуждения ... 0,9 недовозбужденном
Льготные фазы, подключение фаз 3/3
Эффективность
Максимум Эффективность / Европейский эффективности 98,6% / 98,4%
Защита
Стороны входа отключения устройства С приводом от двигателя постоянного тока выключатель-разъединитель
Выходная сторона отключающего устройства AC предохранитель-выключатель-разъединитель
DC защита от перенапряжения, защита от перенапряжения AC Ограничитель перенапряжения типа II / ОПН типа я
Сетке мониторинга да
Первый контроль неисправностей / Дистанционный контроль замыкания на землю да / Опт.
Контроль изоляции да
Защиты (в соответствии с МЭК 62103) Я
Общие данные
Размеры (Ш / В / Г) 2800/2120/850 мм, (110,3 / 83,5 / 33,5 дюйма)
Вес 1900 кг / 4189 фунтов
Диапазон рабочих температур −20 ° C ... +50 ° C / −4 ° F ... +122 ° F
Уровень шума 64,2 дБ (А)
Максимум собственного потребления (при работе) / собственного потребления (ночью) 1500 Вт / <100 Вт
Внешнее вспомогательное напряжение питания 3×230 В, 50/60 Гц
Концепция охлаждения Принудительное охлаждение
Степень защиты: электроника / зоны подключения (в соответствии с IEC 60529) IP20 / IP20
Применение Не кондиционером помещении
Максимально допустимое значение относительной влажности (без конденсата) 15% ... 95%
Максимальная рабочая высота над уровнем моря 1000 м
Расход свежего воздуха 6200 м ³ / ч
Особенности
DC терминал Кольцо наконечник / пружинная клемма
AC терминала Наконечник Кольцевая клемма
Отображать Текстовый ЖК-дисплей
Протоколы связи / Солнечный Стринг-монитор Ethernet, Modbus / RS485
Аналоговые входы / защита от перенапряжений для аналоговых входов 2 х Ain / Опт.
Внутренний источник питания трансформатор Опт.
.jpg "ss (2013-06-27 at 07.24.36).jpg")
Самокоммутируемый PV-конвертор, усиленное охлаждение (регулируемая скорость), Входной постоянный ток до 1 000 V стандартно (опционально до 1 100 V), встроенный в систему распределитель (до 9 входов), управляемый разъединитель постоянного тока, Контактор и прерыватель цепи переменного тока, защита от перенапряжения для AC/DC
Широкий набор функций управления сетью(включая LVRT). Терминал для внешнего источника тока, подходит для использования в помещениях, степень защиты IP43. Предназначен для подключения к внешнему трансформатору.
.png "ss (2013-06-27 at 07.26.58).png")
.png "ss (2013-06-27 at 07.19.19).png")
.png "ss (2013-06-27 at 07.19.33).png")
.png "ss (2013-06-27 at 07.19.48).png")
.png "ss (2013-06-27 at 07.20.04).png")
.png "ss (2013-06-27 at 07.20.22).png")
.png "ss (2013-06-27 at 07.20.46).png")
Самокоммутируемый PV-конвертор, усиленное охлаждение (регулируемая скорость), Входной постоянный ток до 1 000 V стандартно (опционально до 1 100 V), встроенный в систему распределитель (до 9 входов), управляемый разъединитель постоянного тока, Контактор и прерыватель цепи переменного тока, защита от перенапряжения для AC/DC
Широкий набор функций управления сетью(включая LVRT). Терминал для внешнего источника тока, подходит для использования в помещениях, степень защиты IP43. Предназначен для подключения к внешнему трансформатору.
Самокоммутируемый PV-конвертор, усиленное охлаждение (регулируемая скорость), Входной постоянный ток до 1 000 V стандартно (опционально до 1 100 V), встроенный в систему распределитель (до 9 входов), управляемый разъединитель постоянного тока, Контактор и прерыватель цепи переменного тока, защита от перенапряжения для AC/DC.
Широкий набор функций управления сетью(включая LVRT). Терминал для внешнего источника тока, подходит для использования в помещениях, степень защиты IP43. Предназначен для подключения к внешнему трансформатору.
Самокоммутируемый PV-конвертор, усиленное охлаждение (регулируемая скорость), Входной постоянный ток до 1 000 V стандартно (опционально до 1 100 V), встроенный в систему распределитель (до 9 входов), управляемый разъединитель постоянного тока, Контактор и прерыватель цепи переменного тока, защита от перенапряжения для AC/DC.
Широкий набор функций управления сетью(включая LVRT). Терминал для внешнего источника тока, подходит для использования в помещениях, степень защиты IP43. Предназначен для подключения к внешнему трансформатору.
| Максимум Постоянного тока (@ COS φ = 1) | 448 кВт |
| Максимум входное напряжение | 1000 В |
| Максимум входной ток | 993 |
| Размеры (Ш / В / Г) | 2800/2120/850 мм, (110,3 / 83,5 / 33,5 дюйма) |
| Вес | 1900 кг / 4189 фунтов |
