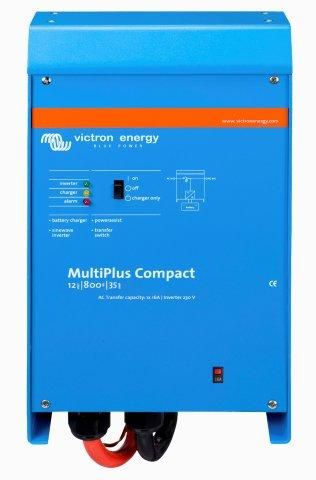

Гибридные инверторы с зарядным устройством VICTRON ENERGY серии MultiPlus Compact 12/24В(800-2000ВА)
|
Большие изображения
Инвертор MultiPlus Compact 12/800/35-16 это многофункциональный преобразователь с интеллектуальным управлением, чистым синусоидальным выходным напряжением, имеющий в своем составе сложное зарядное устройство с адаптивной технологией заряда батарей и быстродействующее трансфертное реле передачи переменного тока. Инвертор допускает работу как в 3-фазных, так и в параллельных конфигурациях.
«PowerControl» — ограничение потребления
Инвертор, имея достаточно мощное зарядное устройство, может являться тяжелой нагрузкой для входного источника переменного тока. Эта функция, согласно настройкам, позволяет ограничить потребляемую мощность зарядным устройством от входного источника. Таким образом, инвертор использует для заряда аккумуляторных батарей только избыточную мощность источника переменного тока.
«PowerAssist» — добавление мощности
Эта функция используется для покрытия пиковых нагрузок на источник переменного тока в течение ограниченного периода времени (до разряда аккумуляторного банка). Согласно параметру настройки этой функции инвертор определяет, что мощности входного источника не достаточно и немедленно компенсирует этот недостаток добавлением мощности от аккумуляторов. Когда потребление электроэнергии нагрузкой уменьшается, то излишняя мощность входного источника будет использована для заряда аккумуляторов.
«Frequency shift» — частотный сдвиг
Если солнечный инвертор подключен к выходу инвертора, то избыток солнечной энергии будет использоваться для подзарядки аккумуляторов. После заряда аккумуляторов и недостаточном отборе мощности нагрузкой, инвертор будет увеличивать выходную частоту, тем самым уменьшая выработку энергии солнечным инвертором. При определенной частоте (устанавливается) солнечный инвертор прекратит выработку энергии. Как только напряжение на аккумуляторном банке снизится (устанавливается), частота возвращается к норме, и солнечный инвертор продолжит выработку энергии. Допустимая мощность солнечного инвертора ограничивается номинальной мощностью инвертора.
Параллельная и трехфазная конфигурации
Для получения более высокой выходной мощности до 6 инверторов могут работать параллельно. Работа в 3-фазной конфигурации также возможна (максимальная конфигурация: 6 инверторов включенных параллельно на каждой фазе).
Автоматическое трансфертное реле
В случае аварии в сети инвертор автоматически переключается на режим работы от аккумуляторных батарей и, после восстановления сети, автоматически переключается на режим прямой трансляции сетевого напряжения к потребителям. Переключение происходит менее чем за 20мс, поэтому электронное оборудование продолжает работать без сбоев. При активации функции «UPS» инвертор переходит на режим работы от АКБ практически без задержки.
Два режима энергосбережения
В режиме поиска нагрузки, ток холостого хода инвертора снижается на 70%. В этом режиме инвертор включается каждые две секунды на короткий период времени для определения нагрузки. В режиме AES (экономия) ток холостого хода снижается на 20% (инвертор работает постоянно). Режимы энергосбережения можно установить только с помощью ПО VEConfigure.
Программируемое реле.
Инвертор оснащен программируемым реле, которое по умолчанию устанавливается в качестве реле сигнализации. Реле может быть запрограммировано для всех видов других приложений, например, в качестве реле для запуска генератора.
Зарядное устройство
Высокоэффективное с множеством программируемых параметров 4-х ступенчатое зарядное устройство с адаптивной технологией заряда и учетом различных типов батарей, оптимизирует процесс заряда батарей. При помощи температурного датчика (в комплекте) происходит коррекция напряжения заряда в зависимости от температуры батарей. Инверторы имеют отдельный вход для сенсорного замера напряжения на батареях для определения компенсации падения напряжения на кабелях, при больших токах заряда.
Конфигурация и настройка инвертора
Настойки малых трехфазных и параллельных систем (до 3-х инверторов в системе), а также отдельного инвертора, можно производить с помощью DIP переключателей или панели управления Blue Power Control GX. Для систем, имеющих в своем составе белее трех инверторов, а также настройки всех параметров инвертора (Virtual Switch или Assistants, реле), требуется программное обеспечение, RJ45 UTP кабель и интерфейс MK2-USB
Инвертор MultiPlus Compact 24/800/16-16 это многофункциональный преобразователь с интеллектуальным управлением, чистым синусоидальным выходным напряжением, имеющий в своем составе сложное зарядное устройство с адаптивной технологией заряда батарей и быстродействующее трансфертное реле передачи переменного тока. Инвертор допускает работу как в 3-фазных, так и в параллельных конфигурациях.
«PowerControl» — ограничение потребления
Инвертор, имея достаточно мощное зарядное устройство, может являться тяжелой нагрузкой для входного источника переменного тока. Эта функция, согласно настройкам, позволяет ограничить потребляемую мощность зарядным устройством от входного источника. Таким образом, инвертор использует для заряда аккумуляторных батарей только избыточную мощность источника переменного тока.
«PowerAssist» — добавление мощности
Эта функция используется для покрытия пиковых нагрузок на источник переменного тока в течение ограниченного периода времени (до разряда аккумуляторного банка). Согласно параметру настройки этой функции инвертор определяет, что мощности входного источника не достаточно и немедленно компенсирует этот недостаток добавлением мощности от аккумуляторов. Когда потребление электроэнергии нагрузкой уменьшается, то излишняя мощность входного источника будет использована для заряда аккумуляторов.
«Frequency shift» — частотный сдвиг
Если солнечный инвертор подключен к выходу инвертора, то избыток солнечной энергии будет использоваться для подзарядки аккумуляторов. После заряда аккумуляторов и недостаточном отборе мощности нагрузкой, инвертор будет увеличивать выходную частоту, тем самым уменьшая выработку энергии солнечным инвертором. При определенной частоте (устанавливается) солнечный инвертор прекратит выработку энергии. Как только напряжение на аккумуляторном банке снизится (устанавливается), частота возвращается к норме, и солнечный инвертор продолжит выработку энергии. Допустимая мощность солнечного инвертора ограничивается номинальной мощностью инвертора.
Параллельная и трехфазная конфигурации
Для получения более высокой выходной мощности до 6 инверторов могут работать параллельно. Работа в 3-фазной конфигурации также возможна (максимальная конфигурация: 6 инверторов включенных параллельно на каждой фазе).
Автоматическое трансфертное реле
В случае аварии в сети инвертор автоматически переключается на режим работы от аккумуляторных батарей и, после восстановления сети, автоматически переключается на режим прямой трансляции сетевого напряжения к потребителям. Переключение происходит менее чем за 20мс, поэтому электронное оборудование продолжает работать без сбоев. При активации функции «UPS» инвертор переходит на режим работы от АКБ практически без задержки.
Два режима энергосбережения
В режиме поиска нагрузки, ток холостого хода инвертора снижается на 70%. В этом режиме инвертор включается каждые две секунды на короткий период времени для определения нагрузки. В режиме AES (экономия) ток холостого хода снижается на 20% (инвертор работает постоянно). Режимы энергосбережения можно установить только с помощью ПО VEConfigure.
Программируемое реле.
Инвертор оснащен программируемым реле, которое по умолчанию устанавливается в качестве реле сигнализации. Реле может быть запрограммировано для всех видов других приложений, например, в качестве реле для запуска генератора.
Зарядное устройство
Высокоэффективное с множеством программируемых параметров 4-х ступенчатое зарядное устройство с адаптивной технологией заряда и учетом различных типов батарей, оптимизирует процесс заряда батарей. При помощи температурного датчика (в комплекте) происходит коррекция напряжения заряда в зависимости от температуры батарей. Инверторы имеют отдельный вход для сенсорного замера напряжения на батареях для определения компенсации падения напряжения на кабелях, при больших токах заряда.
Конфигурация и настройка инвертора
Настойки малых трехфазных и параллельных систем (до 3-х инверторов в системе), а также отдельного инвертора, можно производить с помощью DIP переключателей или панели управления Blue Power Control GX. Для систем, имеющих в своем составе белее трех инверторов, а также настройки всех параметров инвертора (Virtual Switch или Assistants, реле), требуется программное обеспечение, RJ45 UTP кабель и интерфейс MK2-USB
Инвертор MultiPlus Compact 12/1200/50-16 это многофункциональный преобразователь с интеллектуальным управлением, чистым синусоидальным выходным напряжением, имеющий в своем составе сложное зарядное устройство с адаптивной технологией заряда батарей и быстродействующее трансфертное реле передачи переменного тока. Инвертор допускает работу как в 3-фазных, так и в параллельных конфигурациях.
«PowerControl» — ограничение потребления
Инвертор, имея достаточно мощное зарядное устройство, может являться тяжелой нагрузкой для входного источника переменного тока. Эта функция, согласно настройкам, позволяет ограничить потребляемую мощность зарядным устройством от входного источника. Таким образом, инвертор использует для заряда аккумуляторных батарей только избыточную мощность источника переменного тока.
«PowerAssist» — добавление мощности
Эта функция используется для покрытия пиковых нагрузок на источник переменного тока в течение ограниченного периода времени (до разряда аккумуляторного банка). Согласно параметру настройки этой функции инвертор определяет, что мощности входного источника не достаточно и немедленно компенсирует этот недостаток добавлением мощности от аккумуляторов. Когда потребление электроэнергии нагрузкой уменьшается, то излишняя мощность входного источника будет использована для заряда аккумуляторов.
«Frequency shift» — частотный сдвиг
Если солнечный инвертор подключен к выходу инвертора, то избыток солнечной энергии будет использоваться для подзарядки аккумуляторов. После заряда аккумуляторов и недостаточном отборе мощности нагрузкой, инвертор будет увеличивать выходную частоту, тем самым уменьшая выработку энергии солнечным инвертором. При определенной частоте (устанавливается) солнечный инвертор прекратит выработку энергии. Как только напряжение на аккумуляторном банке снизится (устанавливается), частота возвращается к норме, и солнечный инвертор продолжит выработку энергии. Допустимая мощность солнечного инвертора ограничивается номинальной мощностью инвертора.
Параллельная и трехфазная конфигурации
Для получения более высокой выходной мощности до 6 инверторов могут работать параллельно. Работа в 3-фазной конфигурации также возможна (максимальная конфигурация: 6 инверторов включенных параллельно на каждой фазе).
Автоматическое трансфертное реле
В случае аварии в сети инвертор автоматически переключается на режим работы от аккумуляторных батарей и, после восстановления сети, автоматически переключается на режим прямой трансляции сетевого напряжения к потребителям. Переключение происходит менее чем за 20мс, поэтому электронное оборудование продолжает работать без сбоев. При активации функции «UPS» инвертор переходит на режим работы от АКБ практически без задержки.
Два режима энергосбережения
В режиме поиска нагрузки, ток холостого хода инвертора снижается на 70%. В этом режиме инвертор включается каждые две секунды на короткий период времени для определения нагрузки. В режиме AES (экономия) ток холостого хода снижается на 20% (инвертор работает постоянно). Режимы энергосбережения можно установить только с помощью ПО VEConfigure.
Программируемое реле.
Инвертор оснащен программируемым реле, которое по умолчанию устанавливается в качестве реле сигнализации. Реле может быть запрограммировано для всех видов других приложений, например, в качестве реле для запуска генератора.
Зарядное устройство
Высокоэффективное с множеством программируемых параметров 4-х ступенчатое зарядное устройство с адаптивной технологией заряда и учетом различных типов батарей, оптимизирует процесс заряда батарей. При помощи температурного датчика (в комплекте) происходит коррекция напряжения заряда в зависимости от температуры батарей. Инверторы имеют отдельный вход для сенсорного замера напряжения на батареях для определения компенсации падения напряжения на кабелях, при больших токах заряда.
Конфигурация и настройка инвертора
Настойки малых трехфазных и параллельных систем (до 3-х инверторов в системе), а также отдельного инвертора, можно производить с помощью DIP переключателей или панели управления Blue Power Control GX. Для систем, имеющих в своем составе белее трех инверторов, а также настройки всех параметров инвертора (Virtual Switch или Assistants, реле), требуется программное обеспечение, RJ45 UTP кабель и интерфейс MK2-USB
Инвертор MultiPlus Compact 24/1200/25-16 это многофункциональный преобразователь с интеллектуальным управлением, чистым синусоидальным выходным напряжением, имеющий в своем составе сложное зарядное устройство с адаптивной технологией заряда батарей и быстродействующее трансфертное реле передачи переменного тока. Инвертор допускает работу как в 3-фазных, так и в параллельных конфигурациях.
«PowerControl» — ограничение потребления
Инвертор, имея достаточно мощное зарядное устройство, может являться тяжелой нагрузкой для входного источника переменного тока. Эта функция, согласно настройкам, позволяет ограничить потребляемую мощность зарядным устройством от входного источника. Таким образом, инвертор использует для заряда аккумуляторных батарей только избыточную мощность источника переменного тока.
«PowerAssist» — добавление мощности
Эта функция используется для покрытия пиковых нагрузок на источник переменного тока в течение ограниченного периода времени (до разряда аккумуляторного банка). Согласно параметру настройки этой функции инвертор определяет, что мощности входного источника не достаточно и немедленно компенсирует этот недостаток добавлением мощности от аккумуляторов. Когда потребление электроэнергии нагрузкой уменьшается, то излишняя мощность входного источника будет использована для заряда аккумуляторов.
«Frequency shift» — частотный сдвиг
Если солнечный инвертор подключен к выходу инвертора, то избыток солнечной энергии будет использоваться для подзарядки аккумуляторов. После заряда аккумуляторов и недостаточном отборе мощности нагрузкой, инвертор будет увеличивать выходную частоту, тем самым уменьшая выработку энергии солнечным инвертором. При определенной частоте (устанавливается) солнечный инвертор прекратит выработку энергии. Как только напряжение на аккумуляторном банке снизится (устанавливается), частота возвращается к норме, и солнечный инвертор продолжит выработку энергии. Допустимая мощность солнечного инвертора ограничивается номинальной мощностью инвертора.
Параллельная и трехфазная конфигурации
Для получения более высокой выходной мощности до 6 инверторов могут работать параллельно. Работа в 3-фазной конфигурации также возможна (максимальная конфигурация: 6 инверторов включенных параллельно на каждой фазе).
Автоматическое трансфертное реле
В случае аварии в сети инвертор автоматически переключается на режим работы от аккумуляторных батарей и, после восстановления сети, автоматически переключается на режим прямой трансляции сетевого напряжения к потребителям. Переключение происходит менее чем за 20мс, поэтому электронное оборудование продолжает работать без сбоев. При активации функции «UPS» инвертор переходит на режим работы от АКБ практически без задержки.
Два режима энергосбережения
В режиме поиска нагрузки, ток холостого хода инвертора снижается на 70%. В этом режиме инвертор включается каждые две секунды на короткий период времени для определения нагрузки. В режиме AES (экономия) ток холостого хода снижается на 20% (инвертор работает постоянно). Режимы энергосбережения можно установить только с помощью ПО VEConfigure.
Программируемое реле.
Инвертор оснащен программируемым реле, которое по умолчанию устанавливается в качестве реле сигнализации. Реле может быть запрограммировано для всех видов других приложений, например, в качестве реле для запуска генератора.
Зарядное устройство
Высокоэффективное с множеством программируемых параметров 4-х ступенчатое зарядное устройство с адаптивной технологией заряда и учетом различных типов батарей, оптимизирует процесс заряда батарей. При помощи температурного датчика (в комплекте) происходит коррекция напряжения заряда в зависимости от температуры батарей. Инверторы имеют отдельный вход для сенсорного замера напряжения на батареях для определения компенсации падения напряжения на кабелях, при больших токах заряда.
Конфигурация и настройка инвертора
Настойки малых трехфазных и параллельных систем (до 3-х инверторов в системе), а также отдельного инвертора, можно производить с помощью DIP переключателей или панели управления Blue Power Control GX. Для систем, имеющих в своем составе белее трех инверторов, а также настройки всех параметров инвертора (Virtual Switch или Assistants, реле), требуется программное обеспечение, RJ45 UTP кабель и интерфейс MK2-USB
Инвертор MultiPlus Compact 12/1600/70-16 это многофункциональный преобразователь с интеллектуальным управлением, чистым синусоидальным выходным напряжением, имеющий в своем составе сложное зарядное устройство с адаптивной технологией заряда батарей и быстродействующее трансфертное реле передачи переменного тока. Инвертор допускает работу как в 3-фазных, так и в параллельных конфигурациях.
«PowerControl» — ограничение потребления
Инвертор, имея достаточно мощное зарядное устройство, может являться тяжелой нагрузкой для входного источника переменного тока. Эта функция, согласно настройкам, позволяет ограничить потребляемую мощность зарядным устройством от входного источника. Таким образом, инвертор использует для заряда аккумуляторных батарей только избыточную мощность источника переменного тока.
«PowerAssist» — добавление мощности
Эта функция используется для покрытия пиковых нагрузок на источник переменного тока в течение ограниченного периода времени (до разряда аккумуляторного банка). Согласно параметру настройки этой функции инвертор определяет, что мощности входного источника не достаточно и немедленно компенсирует этот недостаток добавлением мощности от аккумуляторов. Когда потребление электроэнергии нагрузкой уменьшается, то излишняя мощность входного источника будет использована для заряда аккумуляторов.
«Frequency shift» — частотный сдвиг
Если солнечный инвертор подключен к выходу инвертора, то избыток солнечной энергии будет использоваться для подзарядки аккумуляторов. После заряда аккумуляторов и недостаточном отборе мощности нагрузкой, инвертор будет увеличивать выходную частоту, тем самым уменьшая выработку энергии солнечным инвертором. При определенной частоте (устанавливается) солнечный инвертор прекратит выработку энергии. Как только напряжение на аккумуляторном банке снизится (устанавливается), частота возвращается к норме, и солнечный инвертор продолжит выработку энергии. Допустимая мощность солнечного инвертора ограничивается номинальной мощностью инвертора.
Параллельная и трехфазная конфигурации
Для получения более высокой выходной мощности до 6 инверторов могут работать параллельно. Работа в 3-фазной конфигурации также возможна (максимальная конфигурация: 6 инверторов включенных параллельно на каждой фазе).
Автоматическое трансфертное реле
В случае аварии в сети инвертор автоматически переключается на режим работы от аккумуляторных батарей и, после восстановления сети, автоматически переключается на режим прямой трансляции сетевого напряжения к потребителям. Переключение происходит менее чем за 20мс, поэтому электронное оборудование продолжает работать без сбоев. При активации функции «UPS» инвертор переходит на режим работы от АКБ практически без задержки.
Два режима энергосбережения
В режиме поиска нагрузки, ток холостого хода инвертора снижается на 70%. В этом режиме инвертор включается каждые две секунды на короткий период времени для определения нагрузки. В режиме AES (экономия) ток холостого хода снижается на 20% (инвертор работает постоянно). Режимы энергосбережения можно установить только с помощью ПО VEConfigure.
Программируемое реле.
Инвертор оснащен программируемым реле, которое по умолчанию устанавливается в качестве реле сигнализации. Реле может быть запрограммировано для всех видов других приложений, например, в качестве реле для запуска генератора.
Зарядное устройство
Высокоэффективное с множеством программируемых параметров 4-х ступенчатое зарядное устройство с адаптивной технологией заряда и учетом различных типов батарей, оптимизирует процесс заряда батарей. При помощи температурного датчика (в комплекте) происходит коррекция напряжения заряда в зависимости от температуры батарей. Инверторы имеют отдельный вход для сенсорного замера напряжения на батареях для определения компенсации падения напряжения на кабелях, при больших токах заряда.
Конфигурация и настройка инвертора
Настойки малых трехфазных и параллельных систем (до 3-х инверторов в системе), а также отдельного инвертора, можно производить с помощью DIP переключателей или панели управления Blue Power Control GX. Для систем, имеющих в своем составе белее трех инверторов, а также настройки всех параметров инвертора (Virtual Switch или Assistants, реле), требуется программное обеспечение, RJ45 UTP кабель и интерфейс MK2-USB
Инвертор MultiPlus Compact 24/1600/40-16 это многофункциональный преобразователь с интеллектуальным управлением, чистым синусоидальным выходным напряжением, имеющий в своем составе сложное зарядное устройство с адаптивной технологией заряда батарей и быстродействующее трансфертное реле передачи переменного тока. Инвертор допускает работу как в 3-фазных, так и в параллельных конфигурациях.
«PowerControl» — ограничение потребления
Инвертор, имея достаточно мощное зарядное устройство, может являться тяжелой нагрузкой для входного источника переменного тока. Эта функция, согласно настройкам, позволяет ограничить потребляемую мощность зарядным устройством от входного источника. Таким образом, инвертор использует для заряда аккумуляторных батарей только избыточную мощность источника переменного тока.
«PowerAssist» — добавление мощности
Эта функция используется для покрытия пиковых нагрузок на источник переменного тока в течение ограниченного периода времени (до разряда аккумуляторного банка). Согласно параметру настройки этой функции инвертор определяет, что мощности входного источника не достаточно и немедленно компенсирует этот недостаток добавлением мощности от аккумуляторов. Когда потребление электроэнергии нагрузкой уменьшается, то излишняя мощность входного источника будет использована для заряда аккумуляторов.
«Frequency shift» — частотный сдвиг
Если солнечный инвертор подключен к выходу инвертора, то избыток солнечной энергии будет использоваться для подзарядки аккумуляторов. После заряда аккумуляторов и недостаточном отборе мощности нагрузкой, инвертор будет увеличивать выходную частоту, тем самым уменьшая выработку энергии солнечным инвертором. При определенной частоте (устанавливается) солнечный инвертор прекратит выработку энергии. Как только напряжение на аккумуляторном банке снизится (устанавливается), частота возвращается к норме, и солнечный инвертор продолжит выработку энергии. Допустимая мощность солнечного инвертора ограничивается номинальной мощностью инвертора.
Параллельная и трехфазная конфигурации
Для получения более высокой выходной мощности до 6 инверторов могут работать параллельно. Работа в 3-фазной конфигурации также возможна (максимальная конфигурация: 6 инверторов включенных параллельно на каждой фазе).
Автоматическое трансфертное реле
В случае аварии в сети инвертор автоматически переключается на режим работы от аккумуляторных батарей и, после восстановления сети, автоматически переключается на режим прямой трансляции сетевого напряжения к потребителям. Переключение происходит менее чем за 20мс, поэтому электронное оборудование продолжает работать без сбоев. При активации функции «UPS» инвертор переходит на режим работы от АКБ практически без задержки.
Два режима энергосбережения
В режиме поиска нагрузки, ток холостого хода инвертора снижается на 70%. В этом режиме инвертор включается каждые две секунды на короткий период времени для определения нагрузки. В режиме AES (экономия) ток холостого хода снижается на 20% (инвертор работает постоянно). Режимы энергосбережения можно установить только с помощью ПО VEConfigure.
Программируемое реле.
Инвертор оснащен программируемым реле, которое по умолчанию устанавливается в качестве реле сигнализации. Реле может быть запрограммировано для всех видов других приложений, например, в качестве реле для запуска генератора.
Зарядное устройство
Высокоэффективное с множеством программируемых параметров 4-х ступенчатое зарядное устройство с адаптивной технологией заряда и учетом различных типов батарей, оптимизирует процесс заряда батарей. При помощи температурного датчика (в комплекте) происходит коррекция напряжения заряда в зависимости от температуры батарей. Инверторы имеют отдельный вход для сенсорного замера напряжения на батареях для определения компенсации падения напряжения на кабелях, при больших токах заряда.
Конфигурация и настройка инвертора
Настойки малых трехфазных и параллельных систем (до 3-х инверторов в системе), а также отдельного инвертора, можно производить с помощью DIP переключателей или панели управления Blue Power Control GX. Для систем, имеющих в своем составе белее трех инверторов, а также настройки всех параметров инвертора (Virtual Switch или Assistants, реле), требуется программное обеспечение, RJ45 UTP кабель и интерфейс MK2-USB
Инвертор MultiPlus Compact 12/2000/80-30 это многофункциональный преобразователь с интеллектуальным управлением, чистым синусоидальным выходным напряжением, имеющий в своем составе сложное зарядное устройство с адаптивной технологией заряда батарей и быстродействующее трансфертное реле передачи переменного тока. Инвертор допускает работу как в 3-фазных, так и в параллельных конфигурациях.
«PowerControl» — ограничение потребления
Инвертор, имея достаточно мощное зарядное устройство, может являться тяжелой нагрузкой для входного источника переменного тока. Эта функция, согласно настройкам, позволяет ограничить потребляемую мощность зарядным устройством от входного источника. Таким образом, инвертор использует для заряда аккумуляторных батарей только избыточную мощность источника переменного тока.
«PowerAssist» — добавление мощности
Эта функция используется для покрытия пиковых нагрузок на источник переменного тока в течение ограниченного периода времени (до разряда аккумуляторного банка). Согласно параметру настройки этой функции инвертор определяет, что мощности входного источника не достаточно и немедленно компенсирует этот недостаток добавлением мощности от аккумуляторов. Когда потребление электроэнергии нагрузкой уменьшается, то излишняя мощность входного источника будет использована для заряда аккумуляторов.
«Frequency shift» — частотный сдвиг
Если солнечный инвертор подключен к выходу инвертора, то избыток солнечной энергии будет использоваться для подзарядки аккумуляторов. После заряда аккумуляторов и недостаточном отборе мощности нагрузкой, инвертор будет увеличивать выходную частоту, тем самым уменьшая выработку энергии солнечным инвертором. При определенной частоте (устанавливается) солнечный инвертор прекратит выработку энергии. Как только напряжение на аккумуляторном банке снизится (устанавливается), частота возвращается к норме, и солнечный инвертор продолжит выработку энергии. Допустимая мощность солнечного инвертора ограничивается номинальной мощностью инвертора.
Параллельная и трехфазная конфигурации
Для получения более высокой выходной мощности до 6 инверторов могут работать параллельно. Работа в 3-фазной конфигурации также возможна (максимальная конфигурация: 6 инверторов включенных параллельно на каждой фазе).
Автоматическое трансфертное реле
В случае аварии в сети инвертор автоматически переключается на режим работы от аккумуляторных батарей и, после восстановления сети, автоматически переключается на режим прямой трансляции сетевого напряжения к потребителям. Переключение происходит менее чем за 20мс, поэтому электронное оборудование продолжает работать без сбоев. При активации функции «UPS» инвертор переходит на режим работы от АКБ практически без задержки.
Два режима энергосбережения
В режиме поиска нагрузки, ток холостого хода инвертора снижается на 70%. В этом режиме инвертор включается каждые две секунды на короткий период времени для определения нагрузки. В режиме AES (экономия) ток холостого хода снижается на 20% (инвертор работает постоянно). Режимы энергосбережения можно установить только с помощью ПО VEConfigure.
Программируемое реле.
Инвертор оснащен программируемым реле, которое по умолчанию устанавливается в качестве реле сигнализации. Реле может быть запрограммировано для всех видов других приложений, например, в качестве реле для запуска генератора.
Зарядное устройство
Высокоэффективное с множеством программируемых параметров 4-х ступенчатое зарядное устройство с адаптивной технологией заряда и учетом различных типов батарей, оптимизирует процесс заряда батарей. При помощи температурного датчика (в комплекте) происходит коррекция напряжения заряда в зависимости от температуры батарей. Инверторы имеют отдельный вход для сенсорного замера напряжения на батареях для определения компенсации падения напряжения на кабелях, при больших токах заряда.
Конфигурация и настройка инвертора
Настойки малых трехфазных и параллельных систем (до 3-х инверторов в системе), а также отдельного инвертора, можно производить с помощью DIP переключателей или панели управления Blue Power Control GX. Для систем, имеющих в своем составе белее трех инверторов, а также настройки всех параметров инвертора (Virtual Switch или Assistants, реле), требуется программное обеспечение, RJ45 UTP кабель и интерфейс MK2-USB
Инвертор MultiPlus Compact 24/2000/50-30 это многофункциональный преобразователь с интеллектуальным управлением, чистым синусоидальным выходным напряжением, имеющий в своем составе сложное зарядное устройство с адаптивной технологией заряда батарей и быстродействующее трансфертное реле передачи переменного тока. Инвертор допускает работу как в 3-фазных, так и в параллельных конфигурациях.
«PowerControl» — ограничение потребления
Инвертор, имея достаточно мощное зарядное устройство, может являться тяжелой нагрузкой для входного источника переменного тока. Эта функция, согласно настройкам, позволяет ограничить потребляемую мощность зарядным устройством от входного источника. Таким образом, инвертор использует для заряда аккумуляторных батарей только избыточную мощность источника переменного тока.
«PowerAssist» — добавление мощности
Эта функция используется для покрытия пиковых нагрузок на источник переменного тока в течение ограниченного периода времени (до разряда аккумуляторного банка). Согласно параметру настройки этой функции инвертор определяет, что мощности входного источника не достаточно и немедленно компенсирует этот недостаток добавлением мощности от аккумуляторов. Когда потребление электроэнергии нагрузкой уменьшается, то излишняя мощность входного источника будет использована для заряда аккумуляторов.
«Frequency shift» — частотный сдвиг
Если солнечный инвертор подключен к выходу инвертора, то избыток солнечной энергии будет использоваться для подзарядки аккумуляторов. После заряда аккумуляторов и недостаточном отборе мощности нагрузкой, инвертор будет увеличивать выходную частоту, тем самым уменьшая выработку энергии солнечным инвертором. При определенной частоте (устанавливается) солнечный инвертор прекратит выработку энергии. Как только напряжение на аккумуляторном банке снизится (устанавливается), частота возвращается к норме, и солнечный инвертор продолжит выработку энергии. Допустимая мощность солнечного инвертора ограничивается номинальной мощностью инвертора.
Параллельная и трехфазная конфигурации
Для получения более высокой выходной мощности до 6 инверторов могут работать параллельно. Работа в 3-фазной конфигурации также возможна (максимальная конфигурация: 6 инверторов включенных параллельно на каждой фазе).
Автоматическое трансфертное реле
В случае аварии в сети инвертор автоматически переключается на режим работы от аккумуляторных батарей и, после восстановления сети, автоматически переключается на режим прямой трансляции сетевого напряжения к потребителям. Переключение происходит менее чем за 20мс, поэтому электронное оборудование продолжает работать без сбоев. При активации функции «UPS» инвертор переходит на режим работы от АКБ практически без задержки.
Два режима энергосбережения
В режиме поиска нагрузки, ток холостого хода инвертора снижается на 70%. В этом режиме инвертор включается каждые две секунды на короткий период времени для определения нагрузки. В режиме AES (экономия) ток холостого хода снижается на 20% (инвертор работает постоянно). Режимы энергосбережения можно установить только с помощью ПО VEConfigure.
Программируемое реле.
Инвертор оснащен программируемым реле, которое по умолчанию устанавливается в качестве реле сигнализации. Реле может быть запрограммировано для всех видов других приложений, например, в качестве реле для запуска генератора.
Зарядное устройство
Высокоэффективное с множеством программируемых параметров 4-х ступенчатое зарядное устройство с адаптивной технологией заряда и учетом различных типов батарей, оптимизирует процесс заряда батарей. При помощи температурного датчика (в комплекте) происходит коррекция напряжения заряда в зависимости от температуры батарей. Инверторы имеют отдельный вход для сенсорного замера напряжения на батареях для определения компенсации падения напряжения на кабелях, при больших токах заряда.
Конфигурация и настройка инвертора
Настойки малых трехфазных и параллельных систем (до 3-х инверторов в системе), а также отдельного инвертора, можно производить с помощью DIP переключателей или панели управления Blue Power Control GX. Для систем, имеющих в своем составе белее трех инверторов, а также настройки всех параметров инвертора (Virtual Switch или Assistants, реле), требуется программное обеспечение, RJ45 UTP кабель и интерфейс MK2-USB
| Параллельная и 3-х фазная конфигурации | Да |
| PowerControl / PowerAssist | Да / Да |
| Входное напряжение | 187-265В, 45 – 65Гц |
| Диапазон напряжения (DC) (12 / 24 / 48), В | 9,5 - 17 / 19 - 33 / 38 – 66 |
| Выход (АС) | 230В ±2% 50Гц ± 0,1% |
| Входное напряжение АС | 187-265 VAC, 45 – 65 Hz, Power factor: 1 |
| Absorption, VDC | 14,4 / 28,8 / 57,6 |
| Float | 13,8 / 27,6 / 55,2 |
| Хранение | 13,2 / 26,4 / 52,8 |
| Температурный датчик | Да (в комплекте) |
| Программируемое реле (2) | Да |
| Не резервируемый выход | Нет |
| Защита (3) | a - g |
| VE.Bus коммуникационный порт | Для параллельных и трехфазных конфигураций, удаленный мониторинг, интеграция системы |
| Аналого-цифровой порт | Нет |
| Удаленное управление On / Off | Да |
| Общие характеристики | Диапазон рабочих температур: от -40 до +50 ºС (вентилятором охлаждения) Влажность (без конденсации): не более 95% |
| Общие характеристики | Алюминий (синий Ral 5012) IP21 |
| Реле передачи, А | 16 |
| Постоянная мощность при 25°C (VA) – (1) | 800 |
| Постоянная мощность при 25°C (W) | 700 |
| Постоянная мощность при 40°C (W) | 650 |
| Постоянная мощность при 65°C (W) | 400 |
| Пиковая мощность (W) | 1600 |
| Макс. Эффективность 12 / 24 / 48V (%) | 92 / 94 |
| Мощность ХХ - 12 / 24 / 48V, (W) | 8 / 10 |
| Мощность ХХ - режим поиска нагрузки 12 / 24 / 48V (W) | 2 / 3 |
| Мощность ХХ - режим “AES” нагрузки 12 / 24 / 48V (W) | 5 / 8 |
| Максимальный ток заряда, А | 35 / 16 |
| Подключение батарей | Батарейный кабель, 1,5м |
| 230VAC соединение | G-ST18i plug |
| Вес, кг | 10 |
| Размеры (ВхШхД), мм | 375x214x110 |
| Соответствие | EN60335-1, EN60335-2-29, EN55014-1 / EN 55014-2, EN63000-3-3 |
