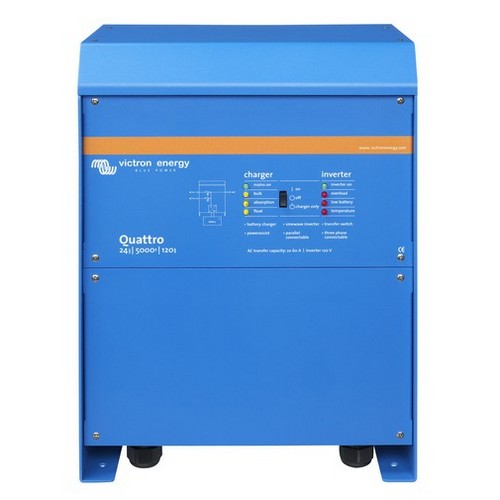

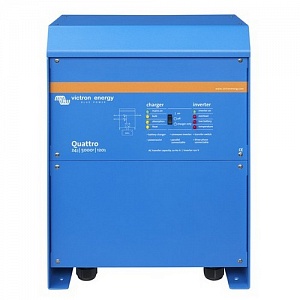

Гибридные инверторы с зарядным устройством VICTRON ENERGY серии Quattro 12/24/48В (3кВА-15кВА)

Гибридные инверторы с зарядным устройством VICTRON ENERGY серии Quattro 12/24/48В (3кВА-15кВА)

162 176 Р

Купить Заказать в 1 клик
Помощь

Добавлено в корзину.
Оформить заказ

Инверторы серии Quattro
Многофункциональные инверторы Quattro с интеллектуальным управлением, чистой синусоидой на выходе имеющие в своем составе сложное зарядное устройство с адаптивной технологией заряда батарей и быстродействующие трансфертные реле передачи переменного тока для двух входов переменного тока. Эта серия имеет VE.Bus информационную шину и допускает работу как в 3-фазных, так и в параллельных конфигурациях. Диапазон мощностей от 3кВА до 10кВА позволяет использовать инверторы в широком спектре приложений.

Функция «PowerControl» — ограничение потребления
Инвертор, имея достаточно мощное зарядное устройство, может являться тяжелой нагрузкой для входного источника переменного тока. Эта функция, согласно настройкам, позволяет ограничить потребляемую мощность зарядным устройством от входного источника. Таким образом, инвертор использует для заряда аккумуляторных батарей только избыточную мощность источника переменного тока.

Функции «PowerAssist» — добавление мощности
Эта функция используется для покрытия пиковых нагрузок на источник переменного тока в течение ограниченного периода времени (до разряда аккумуляторного банка). Согласно параметру настройки этой функции инвертор определяет, что мощности входного источника не достаточно и немедленно компенсирует этот недостаток добавлением мощности от аккумуляторов. Когда потребление электроэнергии нагрузкой уменьшается, то излишняя мощность входного источника будет использована для заряда аккумуляторов.

Frequency shift — частотный сдвиг
Если солнечный инвертор подключен к выходу Quattro, то избыток, вырабатываемой солнечным инвертором энергии, будет использоваться для подзарядки аккумуляторов. После заряда аккумуляторов и при отсутствии нагрузки Quattro отключит солнечный инвертор, сдвигая частоту на 1Гц (устанавливается). Как только напряжение на аккумуляторном банке станет ниже определенного уровня, частота возвращается к норме и солнечный инвертор будет перезагружен. Мощность солнечного инвертора, подключенного к выходу Quattro, ограничивается номинальной мощностью самого Quattro.

Параллельная и трехфазная конфигурации
Для получения более высокой выходной мощности до 6 инверторов могут работать параллельно. Работа в 3-фазной конфигурации также возможна (максимальная конфигурация: 6 инверторов включенных параллельно на каждой фазе).

Автоматическое трансфертное реле и вспомогательный выход
В случае аварии в сети инвертор автоматически переключается на режим работы от аккумуляторных батарей и, после восстановления сети, автоматически переключается на режим прямой трансляции сетевого напряжения к потребителям. Переключение происходит менее чем за 20мс, поэтому электронное оборудование продолжает работать без сбоев. При активации функции «UPS» инвертор переходит на режим работы от АКБ практически без задержки. Эта серия инверторов имеет вспомогательный не резервируемый выход переменного тока для второстепенных нагрузок.

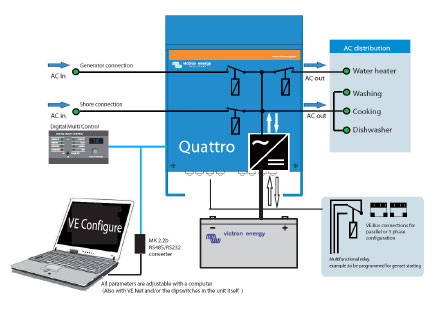

Два входа переменного тока (AC1 и AC2) со встроенным переключателем
Quattro может быть подключен к двум независимым источникам переменного тока, например промышленной сети и электрогенератору. Quattro будет автоматически подключаться к активным источникам переменного тока (приоритетный АС1).

Два режима энергосбережения
В режиме поиска нагрузки, ток холостого хода инвертора снижается на 70% от номинального тока. В этом режиме инвертор выключен и включается каждые две секунды на короткий период времени для определения нагрузки. В режиме AES (экономия) ток холостого хода снижается на 20% от номинального тока (инвертор работает постоянно). Режим AES можно установить только с помощью ПО VEConfigure.

Программируемое реле
Инверторы Quattro оснащены тремя программируемыми реле, которые могут быть запрограммированы для большого множества событий, например, для запуска генераторной установки (по умолчанию реле сигнализации). Настройки возможны только с помощью программного обеспечения (см. раздел «Программное обеспечение»).

Два программируемых аналоговых / цифровых портов ввода / вывода
Инверторы Quattro оснащены двумя портами ввода / вывода (аналоговый / цифровой). Эти порты могут использоваться для различных целей. Одно из применений, это общение с BMS от литий-ионного аккумулятора.

Встроенное зарядное устройство
Высокоэффективное с множеством программируемых параметров 4-х ступенчатое зарядное устройство с адаптивной технологией заряда с учетом различных типов батарей, оптимизирует процесс заряда батарей. При помощи температурного датчика (в комплекте) происходит коррекция напряжения заряда в зависимости от температуры батарей. Инверторы имеют отдельный вход для сенсорного замера напряжения на батареях для определения компенсации падения напряжения на кабелях, при больших токах заряда.


Настройка инвертора и конфигурация систем
Настойки малых трехфазных и параллельных систем (до 3-х инверторов в системе), а также отдельного инвертора, можно производить с помощью DIP переключателей или панели управления Blue Power Control GX. Для систем, имеющих в своем составе белее трех инверторов, а также настройки всех параметров инвертора (Virtual Switch или Assistants, реле), требуется программное обеспечение, RJ45 UTP кабель и интерфейс MK2-USB
