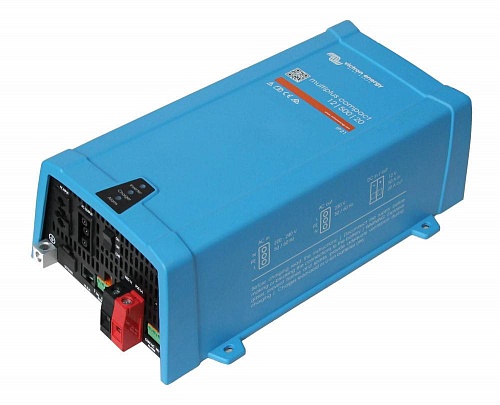

Инверторы с зарядным устройством VICTRON ENERGY серии Multi 500ВА
|
Большие изображения
Общее описание
Многофункциональный инвертор Multi 12/500/20-16 с чистой синусоидой на выходе имеющий в своем составе многоступенчатое зарядное устройство с адаптивной технологией заряда батарей и быстродействующее трансфертное реле передачи переменного тока. Инвертор не допускает параллельных и 3-х фазных конфигураций. Инвертор имеет множество настроек и одно программируемое реле.
Функция «PowerControl»
С помощью панели управления Multi Control Panel может быть установлен максимально разрешенный ток от генератора или сети. Инвертор, в первую очереь, будет принимать во внимание нагрузки переменного тока и использовать только излишнюю энергию для заряда батареи, тем самым предотвращая перегрузку генератора или сетевого источника.
Автоматическое трансфертное реле
В случае аварии в сети инвертор автоматически переключается на режим работы от аккумуляторных батарей и, после восстановления сети, автоматически переключается на режим прямой трансляции сетевого напряжения к потребителям. Переключение происходит менее чем за 20мс, поэтому электронное оборудование продолжает работать без сбоев. При активации функции «UPS» инвертор переходит на режим работы от АКБ практически без задержки.
Два режима энергосбережения
В режиме поиска нагрузки, ток холостого хода инвертора снижается на 70%. В этом режиме инвертор включается каждые две секунды на короткий период времени для определения нагрузки. В режиме AES (экономия) ток холостого хода снижается на 20% (инвертор работает постоянно). Режимы энергосбережения можно установить только с помощью ПО VEConfigure.
Программируемое реле.
Инвертор оснащен программируемым реле, которое по умолчанию устанавливается в качестве реле сигнализации. Реле может быть запрограммировано для всех видов других приложений, например, в качестве реле для запуска генератора.
Встроенное зарядное устройство
Высокоэффективное с множеством программируемых параметров 4-х ступенчатое зарядное устройство с адаптивной технологией заряда и учетом различных типов батарей, оптимизирует процесс заряда батарей. При помощи температурного датчика (в комплекте) происходит коррекция напряжения заряда в зависимости от температуры батарей. Инверторы имеют отдельный вход для сенсорного замера напряжения на батареях для определения компенсации падения напряжения на кабелях, при больших токах заряда.
Настройка инвертора
Все настройки могут быть изменены с помощью компьютера. Некоторые параметры могут быть изменены с помощью DIP переключателей. Для изменения настроек с компьютера, требуется следующее: VEConfigure программное обеспечение, RJ45 UTP кабель и интерфейс RS485 to USB.
| Параллельная и 3-фазы конфигурация | Нет |
| Функция PowerControl | Нет |
| Реле передачи (Imax), А | 16 |
| Диапазон напряжения DC (12 / 24 / 48), В | 9,5 - 17 / 19 - 33 / 38 - 66 |
| Выход АС (1) | 230 VAC ±2% 50Гц ± 0,1% |
| Мощность АС при 25°C (ВА) – (2) | 500 |
| Мощность АС при 25 / 40°C (Вт) | 430 / 400 |
| Мощность АС при 65°C (Вт) | 300 |
| Пиковая мощность (Вт) | 900 |
| Макс. Эффективность 12 / 24 / 48В, (%) | 90 / 91 / 92 |
| Мощность ХХ - 12 / 24 / 48В, (Вт) | 6,6 / 6,7 / 7,3 |
| Мощность ХХ - режим поиска нагрузки 12 / 24 / 48В (Вт) | 2,2 / 2,3 / 2,8 |
| Входное напряжение АС | 187-265 VAC, 45 – 65Гц, коэффициент мощности: 1 |
| Напряжение абсорбции, В | 14,4 / 28,8 / 57,6 |
| Напряжение плавающего заряда, В | 13,8 / 27,6 / 55,2 |
| Напряжение хранения, В | 13,2 / 26,4 / 52,8 |
| Максимальный ток заряда (при 25 ºС), А | 20 / 10 / 6 |
| Ток заряда для стартерной батареи, А | 1 |
| Температурный датчик | Да |
| Программируемое реле (3) | да |
| Защита (4) | a - g |
| VE.Bus коммуникационный порт | Для удаленного мониторинга, интеграции системы |
| Удаленное управление On/Off | Да |
| Общие характеристики | Диапазон рабочих температур: от -40 до +65 ºС (вентилятором охлаждения) Влажность (без конденсации): не более 95% |
| Общие характеристики | Сталь / ABS пластик (синий Ral 5012) IP21 |
| Подключение батарей | 16 / 10 / 10мм² |
| 230VAC соединение | G-ST18i коннектор |
| Вес, кг | 4,4 |
| Размеры (ВхШхД), мм | 311x182x100 |
| Безопасность | EN 60335-1, EN 60335-2-29, EN 62109-1 |
| Излучение | EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 |
| Дорожные транспортные средства | EN 50498 |
