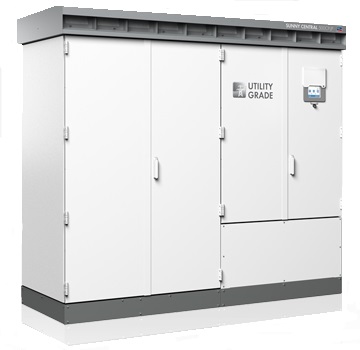

Инвертор для работы при высоких температурах SUNNY CENTRAL 500CP-JP

Прочный и высокопроизводительный Солнечный Центральной 500CP-JP гарантирует максимальный выход во всех климатических зонах. Это было четко продемонстрировано в многочисленных стресс-тестов. С помощью встроенной OptiCool ™ системы охлаждения, Солнечный Центральной 500CP-JP может продолжать кормить солнечной энергии в распределительных сетевых мощность даже при температуре окружающей среды до 55 ° С. Компактный и прочный корпус для оборудования позволяет легко и без осложнений наружной установки — без сложных корпусов и внешних систем охлаждения. Это значительно сокращает расходы и собственного потребления. С его широкий набор функций управления сетями, Солнечный Центральной 500 CP-JP уже выполняет будущие требования к сетке операторов.

На открытом воздухе
Компактный и атмосферным воздействиям корпус для наружной установки
OptiCool ™ система охлаждения для температуры окружающей среды до 55 ° C

Эффективный
Максимальная эффективность 98%
Снижение затрат благодаря низким собственного потребления
OptiTrac ™

Прочный
Устойчивость к солевой коррозии
Устойчива песка и пыли
Подходит для всех климатических зон

Надежный
Высокая безопасность эксплуатации и просты в обслуживании
Мощные функции управления сетями (в том числе LVRT)

Характеристики
Вход (DC)
Максимум Постоянного тока (@ COS φ = 1) 511 кВт
Максимум входное напряжение 600 В
MPP диапазон напряжения (при 25 ° C / @ 50 ° C при 50 Гц) 365 В — 600 В / 332 В — 600 В 1)
MPP диапазон напряжения (при 25 ° C / @ 50 ° C при 60 Гц) 365 В — 600 В / 332 В — 600 В 1)
Максимум входной ток 1400
Минута Входное напряжение (при 50 Гц / 60 Гц) 311 V / 321 V
Количество независимых входов MPP 1
Количество входов постоянного тока 9 входов оснащены предохранителями

Выход (AC)
Номинальная выходная мощность (при 25 ° C) / AC Номинальная выходная мощность (@ 50 ° C) 500 кВА / 455kVA
Номинальное напряжение AC / диапазон 205 В / 185 В — 225 В
Переменного тока частоты / диапазона 50 Гц, 60 Гц / 47 Гц ... 63 Гц
Номинальная частота питания / номинальное напряжение сетки 50 Hz/205 V
Максимум выходной ток 1411
Максимум THD <3%
Коэффициент мощности при номинальной мощности / регулируемый фактор сдвига 1 / 0,9 перевозбуждения — 0,9 отстающий
Льготные фазы / фаз связи 3/3

Эффективность
Номинальный КПД 97,1%
Максимум Эффективность / Европейский взвешенное эффективность / ЦИК эффективности 98% / 97,7% / 97,4%

Защитные устройства
DC разъединитель С приводом от двигателя постоянного тока выключатель-разъединитель
Выходной стороне отключающего устройства Выключатель переменного тока
DC защита от перенапряжений Тип I ОПН
Молниезащиты (в соответствии с IEC 62305-1) Молниезащиты III уровня
Сетке мониторинга да
Автономные сетки обнаружения Активные, пассивные
Контроль замыкания на землю / дистанционным управлением контроль замыкания на землю Опт. / Опт.
Контроля изоляции Опт.
Защиты от перенапряжения для вспомогательного питания да
Класс защиты (в соответствии с МЭК 62103) / категория перенапряжения (в соответствии с IEC 60664-1) I / III

Общие данные
Размеры (Ш / В / Г) 2562/2279/956 мм, (101/90/38 дюйма)
Вес 1800 кг / 4000 фунтов
Диапазон рабочих температур −20 ° C ... +55 ° C / −4 ° F ... +131 F
Уровень шума 3) 60 дБ (А)
Максимум собственное потребление (эксплуатация) / потребления (ночь) 1700 Вт 2) / <100 Вт
Внешнее вспомогательное напряжение питания 230/400 V (3/N/PE)
Концепция охлаждения OptiCool
Степень защиты: электроника / зоны подключения (в соответствии с IEC 60529) IP54 / IP43
Применение В уличных условиях незащищенного
Максимум допустимое значение относительной влажности (без конденсата) 15% ... 95%
Максимум Высота над уровнем моря над уровнем моря 2000 м
Fresh-расход воздуха 3000 м ³ / ч

Особенности
Подключение постоянного тока Наконечник Кольцевая клемма
AC связи Наконечник Кольцевая клемма
Отображать HMI сенсорным
Протоколы связи Ethernet (оптические волокна дополнительно), Modbus
Солнечный Стринг-монитор RS485
Цвет корпуса, двери, основание, крыша RAL 9016/9016/7005/7004
Конфи gurable сетки функций управления Снижение мощности, реактивной мощности заданного значения, поддержка динамического сетки (например LVRT)
