Микрогидроэлектростанции с диагональным рабочим колесом
|

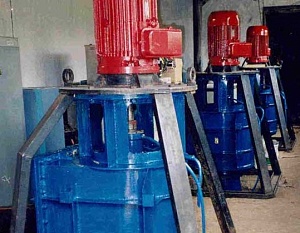

Микрогидроэлектростанция (МикроГЭС) предназначена для преобразования гидравлической энергии в электрическую для нужд потребителей. МикроГЭС может работать автономно или на энергосистему. МикроГЭС является экологически чистым источником электроэнергии, не требующим постоянного присутствия обслуживающего персонала при эксплуатации. Подробнее читайте здесь.
Структура условного обозначения ПрД20 — 20 — 1500 — 20 — X:- ПрД — диагональная турбина, работающая с фиксированным положением лопастей;
- 20 — максимальный напор, м;
- 20 — номинальный диаметр рабочего колеса, см;
- 1500 — частота вращения, об/мин;
- 20 — номинальная мощность, кВт;
- X — условия работы:
- а — автономная работа на изолированного от энергосистемы потребителя;
- отсутствии индекса — работа на энергосистему.
-
Микро ГЭС включает следующие основные части (см. рис.):
при работе на изолированного от энергосистемы потребителя:
— энергоблок (1);— блок балластной нагрузки ББН (2);
— устройство автоматического регулирования УАР (3);
— устройство возбуждения УВ (4);
— затвор (5);
— фланец (6).
— энергоблок (1);
— затвор (5);
— фланец (6);
— шкаф генераторного ввода ШГВ (7).

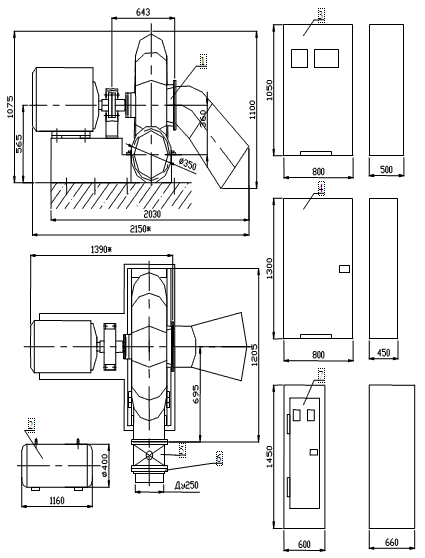

Габаритные, установочные и присоединительные размеры МикроГЭС с диагональной турбиной. 1- энергоблок; 2- блок балластной нагрузки ББН; 3- устройство автоматического регулирования УАР;4- устройство возбуждения УВ; 5-затвор; 6- фланец; 7- шкаф генераторного ввода ШГВ. *Размеры зависят от мощности генератора.Условия эксплуатации
- — температура воздуха, 0С
- в месте расположения энергоблока от — 15 до +40;
- в месте расположения УАР, УВ, ШГВ, ББН от 0 до +40;
- — высота над уровнем моря, м до1000;
- — относительная влажность воздуха в месте расположения УАР, ШГВ, УВ % не более 98 при t=+250С.
- — температура воздуха,
- 0С для УАР, УВ, ШГВ от 0 до +40;
- для остальных составных частей от −10 до +40;
- — относительная влажность воздуха, % не более 80 при t= +250С.
Гарантийный срок МикроГЭС — 1 год, со дня начала эксплуатации, но не более 1,5 лет со дня отгрузки при условии проведения шеф-монтажных и пуско-наладочных работ с участием специалистов предприятия изготовителя, и соблюдения правил транспортировки, хранения и эксплуатации.
Требования к сети потребителя, изолированного от энергосистемы (Двигательная нагрузка указана в % от фактической мощности МикроГЭС. )
— характеристика сети потребителя — четырехпроводная,
— 3-х фазная, 0,4кВ.
Требования к нагрузке потребителя:
— двигательная нагрузка ограничена;
— мощность каждого двигателя ,% не более 10;
— суммарная мощность двигателей с дополнительными компенсирующими конденсаторами, % не более 30.

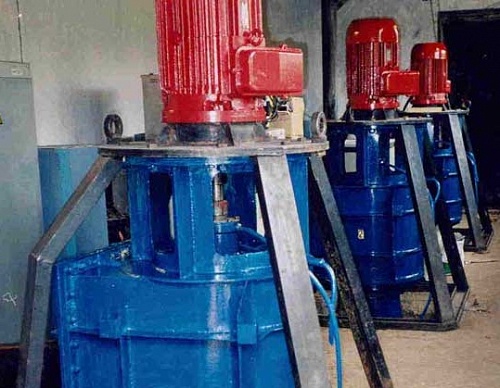

Энергоблок предназначен для выработки электроэнергии и состоит из диагональной гидравлической турбины и асинхронного двигателя, используемого в качестве генератора, размещенных на опорной раме. Гидротурбина состоит из статорной части, включающей в себя камеру спиральную и статор, и роторной части, включающей рабочее колесо, вал и подшипниковый узел. Спиральная камера — сварная, содержит входной патрубок с фланцем для присоединения затвора. Спиральная камера снабжена
ББН является компенсатором активной нагрузки МикроГЭС. ББН представляет собой сварной герметичный корпус, на котором расположены два штуцера для подвода и отвода охлаждающей воды. Внутри корпуса расположены термоэлектрические нагреватели.
УАР предназначено для управления МикроГЭС и обеспечения заданных параметров отдаваемой в нагрузку мощности, защиты оборудования МикроГЭС при возникновении аварийных ситуаций.
УВ предназначено для возбуждения асинхронного генератора. Включает в себя конденсаторную батарею, являющуюся источноком реактивной мощности.
ШГВ обеспечивает подключение генератора и работу МикроГЭС параллельно с промышленной сетью. Внутри шкафа располагаются элементы схемы контроля, управления и защиты генератора, а так же
Затвор служит для прекращения подачи воды на энергоблок.
Габаритные, установочные и присоединительные размеры МикроГЭС представлены на рисунке.
Комплектность поставкиВ комплект поставки МикроГЭС при работе на изолированного от энергосистемы потребителя входят: энергоблок, блок балластной нагрузки, устройство автоматического регулирования, устройство возбуждения, затвор, фланец, комплект принадлежностей и комплект запасных частей.
В комплект поставки МикроГЭС при работе на энергосистему входят: энергоблок, шкаф генераторного ввода, затвор, фланец, комплект принадлежностей и комплект запасных частей.
В комплект документации входят: паспорт, руководство по эксплуатации, схема электрическая соединений, схема гидравлическая соединений.

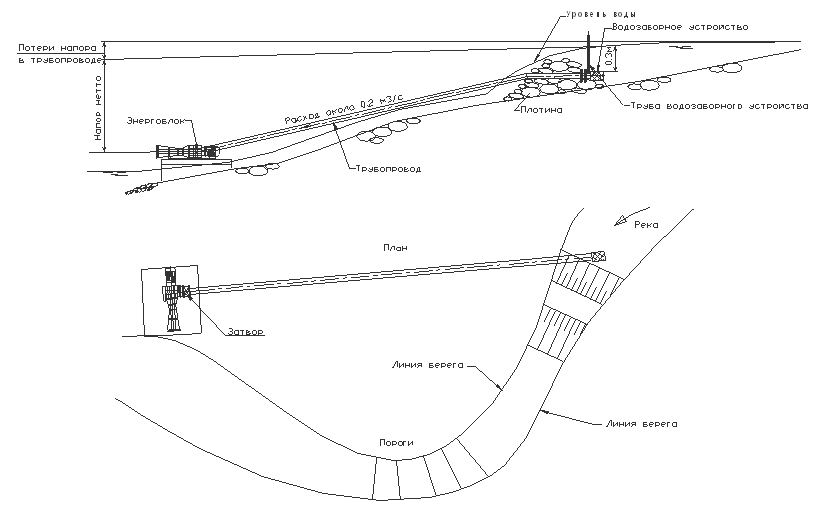

Рис.2 Схема установки энергоблока МикроГЭС по плотинно-деривационной схеме.
| Напор (нетто), м | 8 — 18 |
| Расход воды, м3 /сек | 0,08 — 0,17 |
| Мощность, кВт | 10-20 (При установке на высоте более 1000 м максимальная мощность должна быть снижена) |
| Частота вращения, об/мин | 1500 |
| Диаметр рабочего колеса, мм | 200 |
| Направление вращения | правое |
| Масса, кг | энергоблок 580-670(Зависит от параметров генератора) |
| Масса, кг | ББН 70 |
| Масса, кг | УАР 80 |
| Масса, кг | УВ 100 |
| Масса, кг | затвор 30 |
| Масса, кг | фланец 14,6 |
| Масса, кг | ШГВ 160 |
