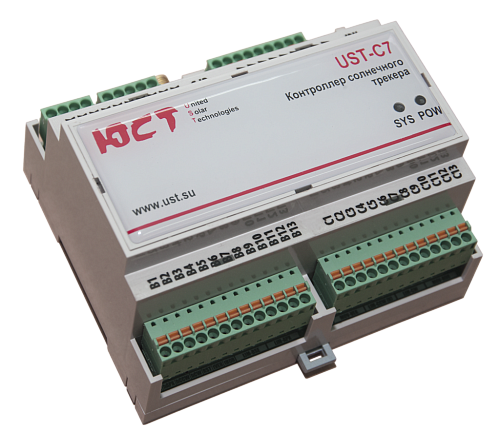

Контроллер для управления солнечным трекером UST-C7
![]() |
Принцип работы устройства основан на вычислении местоположения Солнца и подстройке азимутального и зенитного углов поворота рабочей поверхности для ориентации на Солнце. Исходными данными для вычислений являются точные географические координаты размещения трекера, а также текущие дата и время. Для определения координат и даты/времени контролер оснащен ГЛОНАСC/GPS приёмником.
Для защиты конструкции от чрезмерных ветровых нагрузок и твердых осадков (град, ледяной дождь) контроллер содержит входы для подключения датчика скорости ветра и датчика твердых осадков. Также к контроллеру, вместо указанных датчиков может быть подключена внешняя метеостанция, которая также может дать команду для установки рабочей поверхности в безопасное состояние. Для защиты от сильного ветра конструкция переходит в горизонтальное положение, для защиты от твердых осадков — в вертикальное.

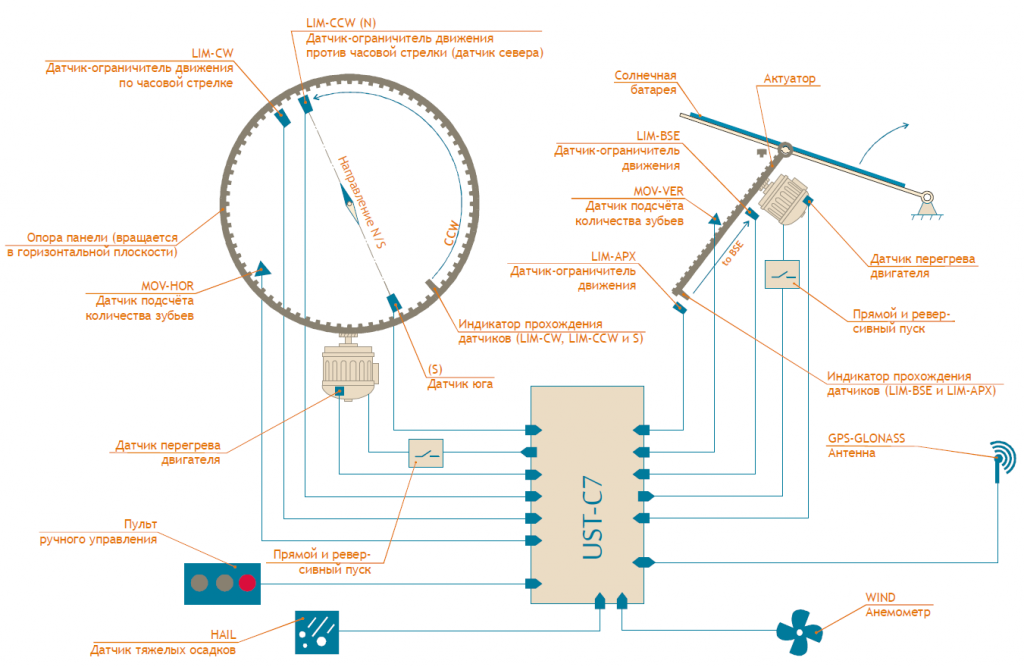

Функциональная схема
Контроллер выполняет все необходимые вычисления. Никаких других вычислительных устройств и компьютеров для работы устройства не требуется. Контроллер содержит часы реального времени и энергонезависимую память, что позволяет ему сразу же начать работу при включении питания, не дожидаясь захвата спутников системой ГЛОНАСC/GPS.
Устройство оснащено двумя портами RS-485, работающими по протоколу Modbus, что позволяет интегрировать устройство в системы мониторинга и диспетчеризации. А также, используя модуль JL301, можно организовать удаленный мониторинг за системой по сети Ethernet и GSM.Контроллер предназначен для эксплуатации при следующих условиях окружающей среды:
— рабочий температурный диапазон, ºС ...........................................от минус 40 до 60;
— относительная влажность воздуха (при 25 ºС), %, не более..................................85;
— атмосферное давление, кПа (мм рт.ст.) .................от 84,0 до 106,7 (от 630 до 800).
Номинальное напряжение питания, В (DC) | 24 |
Допустимый диапазон напряжения питания, В | от 18 до 26 |
Потребляемая мощность, Вт, не более | 4 |
Тип выхода подключаемых индуктивных датчиков | NO PNP |
Тип поддерживаемой спутниковой системы позиционирования | ГЛОНАСС, GPS |
Точность позиционирования по азимуту, º, не хуже . | 2 |
Точность позиционирования по углу от горизонта, º, не хуже | 2 |
Наработка на отказ, ч | 75000 |
Срок службы устройства, лет, не менее | 7 |
Габаритные размеры, мм (ШхВхГ) | 106,5х100х58 |
Степень защиты оболочки | . IP30 |
