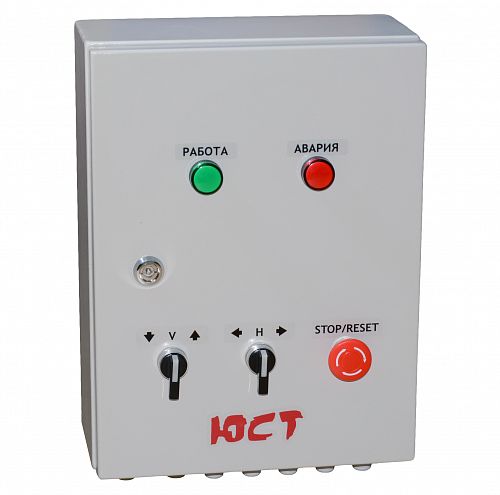

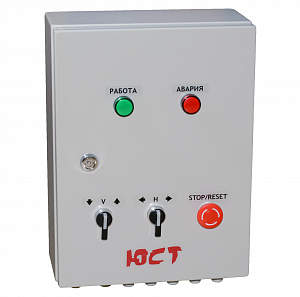

Шкаф управления солнечным трекером UST-DR-003
|

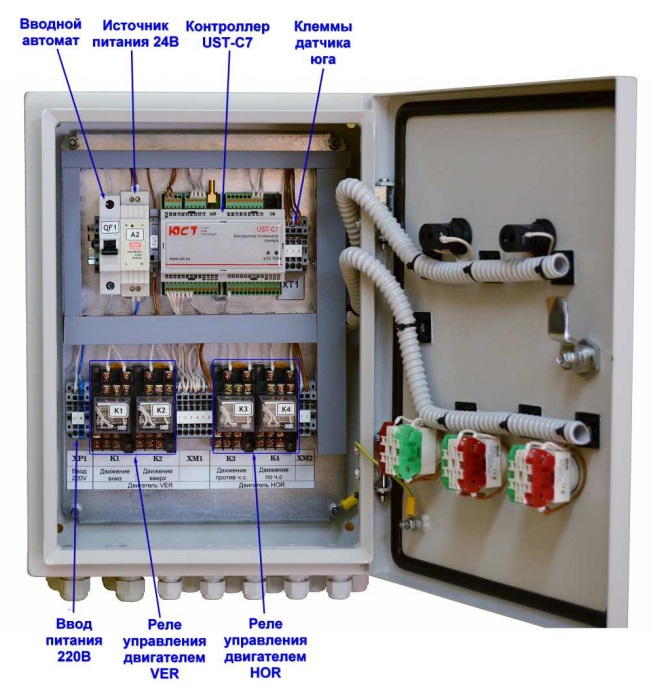

.jpg "ss (2015-03-31 at 09.52.59).jpg")
Устройство предназначено для автоматического управления солнечным трекером для выполнения ориентации на Солнце рабочих поверхностей систем генерирующих электричество, либо систем концентрирующих (генерирующих) тепловую энергию, установленных на трекере.
Принцип работы устройства основан на вычислении местоположения Солнца и подстройке азимутального и зенитного углов поворота рабочей поверхности для ориентации на Солнце. Исходными данными для вычислений являются точные географические координаты размещения трекера, а также текущие дата и время. Для определения координат и даты/времени устройство оснащено ГЛОНАСC/GPS приёмником.
Для защиты конструкции от чрезмерных ветровых нагрузок и твердых осадков (град, ледяной дождь) устройство содержит встроенную метеостанцию. Устройство определяет скорость ветра и наличие осадков. Для защиты от сильного ветра конструкция переходит в горизонтальное положение, для защиты от твердых осадков — в вертикальное.
Устройство содержит встроенный контроллер, выполняющий все необходимые вычисления. Никаких других вычислительных устройств и компьютеров для работы устройства не требуется. Встроенный контроллер содержит часы реального времени и энергонезависимую память, что позволяет ему сразу же начать работу при включении питания, не дожидаясь захвата спутников системой ГЛОНАСC/GPS.
Устройство оснащено двумя портами RS-485, работающими по протоколу Modbus, что позволяет интегрировать устройство в системы диспетчеризации. А также, дооснастив устройство модулем JL301 или JL302, организовать удаленный мониторинг за системой по сети Ethernet и GSM.
В отличие от шкафа управления UST-DR-002 данный шкаф управления упрощен, в нём отсутствуют устройства грозозащиты, для коммутации двигателей вместо контакторов использованы реле. Подключение датчиков выполняется непосредственно к клеммным блокам контроллера (без использования разъёмов).
Шкаф управления построен на базе контроллера UST-C7. Контроллер UST-C7 имеет два порта RS-485, работающих по протоколу Modbus RTU. Карта адресного пространства Modbus может быть предоставлена по
дополнительному запросу. По протоколу Modbus RTU может осуществлять контроль текущего стояния и управление трекером.

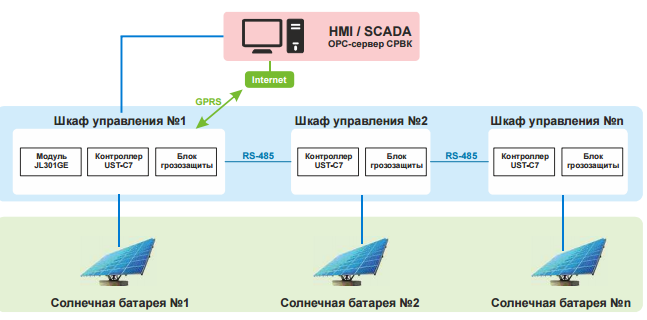

На рисунке ниже показан пример объединения нескольких шкафов управления в единую сеть по сети Ethernet. Длина каждого сегмента Ethernet не должна превышать 100 м. Суммарная длина шины RS-485 не должна превышать 1000 м. Для Ethernet также может использоваться переход на оптоволокно. Для защиты полевых шин от импульсных перенапряжений должны использоваться специализированные блоки грозозащиты.
.png "ss (2015-03-31 at 09.59.54).png")
| Номинальное напряжение сети питания, В (AC/DC) | 220 / 308 |
| Номинальная частота питающей сети, Гц (AC/DC) | 50 / 0 |
| Допустимый диапазон напряжения питания, В (AC) | от 85 до 264 |
| Допустимый диапазон напряжения питания, В (DC) | от 120 до 370 |
| Потребляемая мощность в дежурном режиме, Вт, не более | 3 |
| Потребляемая мощность с активированными реле движения, Вт, не более | 15 |
| Максимальный коммутируемый ток двигателей, А, не более | 10 |
| Номинальное коммутируемое напряжение двигателей, В | 230 (АС) / 24(DC) |
| Защита двигателей от перегрева | Есть |
| Подключение датчика ветра | Есть |
| Подключение датчика осадков | Есть |
| Тип подключения концевых датчиков и датчиков подсчёта зубьев | NO PNP |
| Тип поддерживаемой спутниковой системы позиционирования | ГЛОНАСС, GPS |
| Органы управления для ручного позиционирования | Встроены в шкаф |
| Точность позиционирования по азимуту, º, не хуже | 2 |
| Точность позиционирования по углу от горизонта, º, не хуже | 2 |
| Температура эксплуатации, ºС | от 0 до 50 |
| Наработка на отказ, ч | 75 000 |
| Срок службы устройства, лет, не менее | 7 |
| Габаритные размеры, мм (ШхВхГ) | 550х500х220 |
| Степень защиты оболочки шкафа | IP54 |
