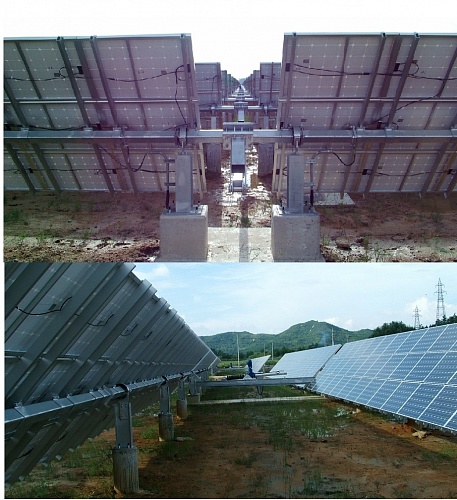

Трекер UST-HSAT-12

Большие изображения

1 450 000 Р

Купить Заказать в 1 клик

Сравнить

UST-HSAT-12 — одноосевой трекер, имеющий одну степень свободы, которая выступает в качестве оси вращения. Трекер построен по модульной системе. Для увеличения производительности системы в состав трекера входит до 12 осей (модулей), соединенных между собой механически, благодаря чему достигается синхронная работа всех осей. На одной оси можно установить до 40 PV солнечных панелей. Габаритные, установочные размеры определяются на месте, учётом рельефа местности, климатических особенностей, расчётной мощности энергосистемы.

Полезная нагрузка: PV, CPV, HCPV-модули. MAX площадь поверхности трекера — до 787,2 кв.м. При использовании PV-модулей мощностью 260 Вт максимальная выработка одного полного комплекта энергосистемы составит 124,8 кВт. С одного блока управления выработка электростанции, состоящей из 64 трекеров, составит 7,9872 МВт.

Количество блоков управления в электростанции не ограничено. Слежение за солнцем осуществляется по алгоритму солнечной позиции.

Преимущества:
— энергосистемы на данных трекерах отслеживают солнце и генерируют на 30 % больше электроэнергии, чем стационарные системы;
— отличительная особенность — простота и легкость сборки трекеров;
— данный тип трекера построен по модульному принципу (модульная структура);
— его можно легко собрать на летнее время и разобрать;
— легкий, удобен для перевозки;
— прочная конструкция: каркас выполнен из стали с антикоррозийным покрытием, которое обеспечивает защиту от коррозии и долговечность;
— основания трекера могут быть выполнены на бетонном фундаменте (столбчатый) или с помощью винтов (винтовой фундамент);
— не требуется предварительная подготовка почвы или планировка участка;
— возможно использование PV-модулей (солнечных панелей) различных видов;
— простая модульная конструкция осей (до 40 модулей на каждую ось, 12 осей — всего до 528 PV-модулей любой мощности);
— низкие эксплуатационные расходы и энергопотребление;
— энергосистема на базе одного трекера может вырабатывать до 124,8 кВт, управляясь одним двигателем;
— один блок управления может регулировать работу 64 трекеров, вырабатывающих до 7,9872 МВт электроэнергии;
— защита от ветра с использованием метеостанции для выбора оптимального положения.

Пиковая мощность	до 124,8 кВт (пиковая мощность на трекере с одной осью с модулями по 260 Вт - 10,4 кВт)
Максимальное количество осей	12
Управление	блок управления трекером UST-DR-001
Ориентация	по алгоритму солнечной позиции
Защита от ветра	с использованием метеостанции
Углы поворота	от 45° до -45°
Система вращения	электромеханическая
Система передачи движения	линейная, управляет 12 осями вращения
Мощность двигателя	2,2 кВт
Питание	от инвертора энергосистемы (самозапитка)
Монтаж	сварка не требуется
MAX площадь одного модуля	65,6 кв.м. (зависит от площади PV-модуля)
MAX длина и ширина	74м, 66 м
MIN расстояние между осями	3,5 м
MAX расстояние между осями	6 м
MAX нагрузка	13440 кг (44 PV-модуля по 28 кг)
MAX скорость ветра	140 км/ч
Вес без модулей	9000 кг
Вес энергосистемы	22440 кг (без фундамента)
Основание	бетонное или винтовое
Гарантия	2 года (расширенная гарантия имеется)
