Трекер UST-AADAT
.jpg)
|

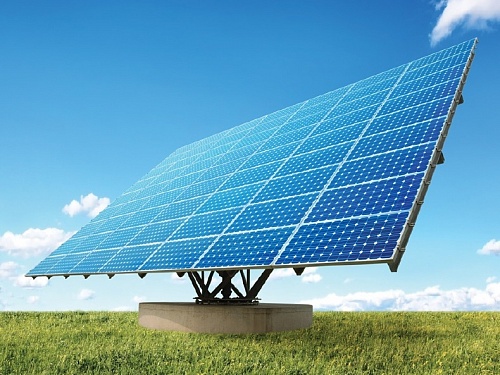

Трекер UST-AADAT выполнен в виде V-образной несущей конструкции, расположенной на опорноповоротном устройстве. Приводы осей — 2 трёхфазных двигателя. Управление осуществляется с помощью блока управления трекером UST-DR-002 http://ust.su/solar/catalog/trackers/10960/ Видео трекера представлено в YouTube: https://www.youtube.com/watch?v=5aKLzZQZn7I
При использовании PV-модулей мощностью 340 Вт максимальная выработка одного полного комплекта энергосистемы из 64 модулей составит 21,76 кВт. С одного блока управления выработка электростанции, состоящей из 64 трекеров, составит 960 кВт.

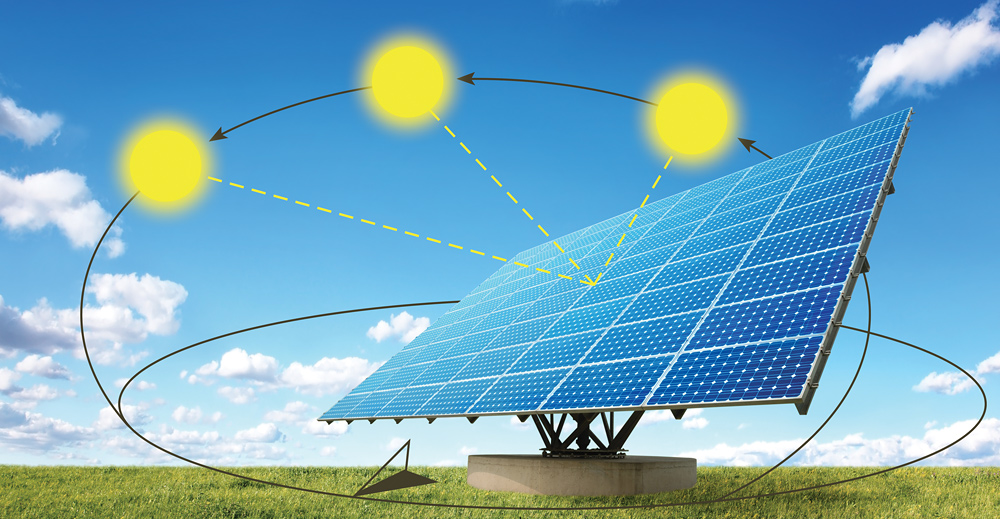

Количество блоков управления в электростанции не ограничено. Слежение за солнцем осуществляется по алгоритму солнечной позиции.
Преимущества:
— конструкция основания рабочей поверхности дает возможность использовать различные PV и PVH-модули (различных размеров и мощностей);
— максимальная мощность энергосистемы на базе данного трекера 24,480 кВт (72 PV-модуля по 340 Вт);
— увеличение производительности энергосистемы по сравнению со стационарной до 45%;
— система слежения работает по алгоритму солнечной позиции;
— в основании бетонный фундамент или металлоконструкция (по требованию заказчика и места расположения);
— выходное напряжение: 3×220 В (3 фазы по 220 В);
— каждая фаза питается от отдельного инвертора;
;
— в состав трекера может входить метеостанция (опционально), что позволяет добиться адаптации к меняющимся климатическим условиям;
— трекер может работать в снег, грозы, туман и ветреную погоду. Он может противостоять ветрам мощностью до 140 км/ч;
— трекер переходит в горизонтальное положение, когда скорость ветра составляет свыше 70 км/ч;
— при тяжелых осадках (снег, ледяной дождь) переходит в вертикальное положение с ориентацией по ветру;
— солнечный трекер UST-AADAT имеет систему контроля перемещения, систему удаленного управления и мониторинга;
— двигатели трекера самозаписываются от инверторов системы, что приводит к снижению затрат на эксплуатацию и обслуживание;
— блоком управления трекера можно управлять 64 трекерами (960 кВт);
— количество блоков управления в электростанции не ограничено.
| Осей вращения | 2 (горизонтальная и вертикальная) |
| Рабочая поверхность | 96 кв.м. |
| Максимальная рабочая поверхность | 108 кв.м. |
| Мощность | 19.2 кВт |
| Максимальная мощность | 21,760 кВт |
| Вертикальная ось вращения (азимутальные углы) | от -180° до 180° |
| Угол наклона | от 0° до 76° (в зависимости от широты места), может быть увеличен в зависимости от места расположения) |
| Двигатели с рабочим напряжением | 380 В (трёхфазные) |
| Дизайн | V-образная несущая конструкция на опорно-поворотном устройстве |
| Вес | 3000 кг (без модулей и основания) |
| Максимальный вес модулей | 1300 кг |
| Программируемая система защиты от ветра | горизонтальное позиционирование на скорости свыше 70 км/ч |
| Основание | железобетонный фундамент (от 7,5 куб.м.) или металлоконструкция (определяется на месте) |
| Максимальная скорость ветра | 140 км/ч |
| Температурный режим | от -40°С до +90°С |
| MAX габариты | по высоте до 9,4 м (с основанием), по вертикальной оси вращения - 12 м (MAX ширина рабочей поверхности) |
| Видео | https://www.youtube.com/watch?v=5aKLzZQZn7I |
