Трекер UST-PASAT-44

Большие изображения

1 800 000 Р

Купить Заказать в 1 клик

Сравнить

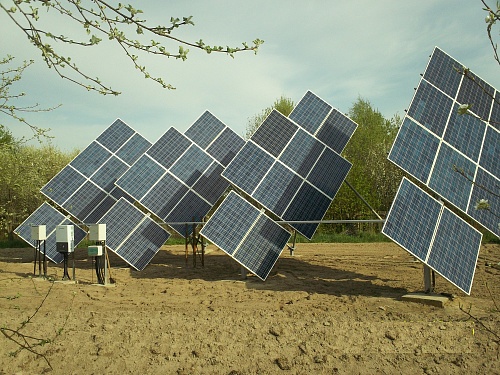

Трекер UST-PASAT-44 состоит из группы наклонных осей по линии север-юг (полярная ориентация), на которых вращаются PV-панели (солнечные модули). Все оси соединены посредством передачи. MAX рабочая площадь поверхности трекера - до 730 кв.м.

При использовании PV-модуллей мощностью 260 Вт максимальная выработка одного полного комплекта энергосиситемы составит 114,4 кВт. С одного блока управления выработка электростанции (64 трекера) составит 7,3216 МВт.

Количество блоков управления в электростанции не ограничено. Слежение за солнцем осуществляется по алгоритму солнечной позиции.

Преимущества:
— энергосистемы на данных трекерах отслеживают солнце и генерируют на 30 % больше электроэнергии, чем стационарные системы;
— отличительная особенность — простота и легкость сборки трекеров;
— данный тип трекера построен по модульному принципу (модульная структура);
— его можно легко собрать на летнее время и разобрать;
— легкий, удобен для перевозки;
— прочная конструкция: каркас выполнен из стали с антикоррозийным покрытием, которое обеспечивает защиту от коррозии и долговечность;
— основания трекера могут быть выполнены на бетонном фундаменте (столбчатый) или с помощью винтов (винтовой фундамент);
— не требуется предварительная подготовка почвы или планировка участка;
— возможно использование PV-модулей (солнечных панелей) различных видов;
— простая модульная конструкция осей (до 10 модулей на каждую ось, 44 оси — всего до 440 модулей любой мощности);
— низкие эксплуатационные расходы и энергопотребление;
— энергосистема на базе одного трекера может вырабатывать до 114,4 кВт, управляясь одним двигателем;
— один блок управления может регулировать работу 64 трекеров, вырабатывающих до 7,3216 МВт электроэнергии;
— защита от ветра с использованием метеостанции для выбора оптимального положения.

Тип трекера	трекер с полярно ориентированной остю вращения - Polar aligned single axis trackers (PASAT)
Пиковая мощность	до 114,4кВт (пиковая мощность на трекере с одной осью с модулями по 260 Вт - 2,6 кВт)
Максимальное количество осей	44
Управление	блок управления трекером UST-DR-001
Защита от ветра	с использованием метеостанции
Угол наклона	от 20° до 60° (изменение в зависимости от проекта или по требованию заказчика)
Углы поворота	от 45° до -45°
Система вращения	электромеханическая
Система передачи движения	линейная, управляет 44 осями вращения
Мощность двигателя	0,75 кВт
Питание	от инвертора энергосистемы (самозапитка)
Монтаж	сварка не требуется
MAX площадь одного модуля	730 кв.м. (зависит от площади PV-модуля)
Габариты (ДxШxВ)	9x2,5x4,5м (29,5x8,2x14,7м) (MAX высота меняется в зависимости от угла оси)
MIN расстояние между осями	3,5 м
MAX нагрузка	12320 кг (44 PV-модуля по 28 кг)
MAX скорость ветра	140 км/ч
Вес без модулей	10500 кг
Вес энергосистемы	22820 кг
Основание	бетонное или винтовое
Гарантия	2 года (расширенная гарантия имеется)
