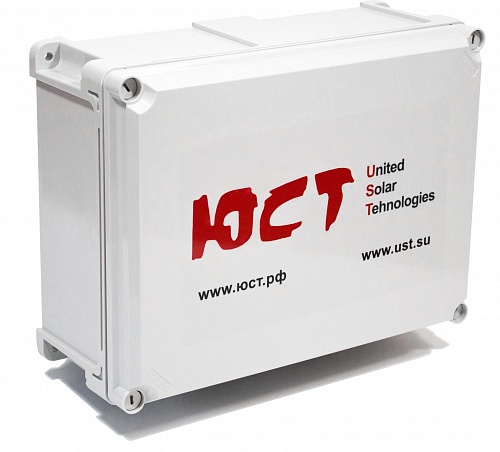

Блок управления трекером UST-DR-001

Блок управления трекером UST-DR-001

Большие изображения

150 000 Р

Купить Заказать в 1 клик
Помощь

Добавлено в корзину.
Оформить заказ

Блок управления построен на базе производимого фирмой «КРУГ» промышленного контроллера DevLink-C1000, с модулем расширения DevLink-A10. Блок управления  может управлять одним трекером или группой трекеров, в составе электростанции на солнечных батареях. Количество управляемых одним контроллером DevLink-C100 трекеров — до 64, с удалением до 1200 метров.Количество блоков управления в электростанции не ограничено.

При использовании нескольких трекеров нет необходимости в шкафах управления (блоках управления) для каждого из них. Достаточно использовать только один шкаф для первого трекера, а для каждого последующего - шкаф расширения (блок расширения), что значительно уменьшает стоимость системы. Гарантируется работа 64 шкафов расширения, подключаемых к одному шкафу управления.Соединение шкафов по линии RS485.

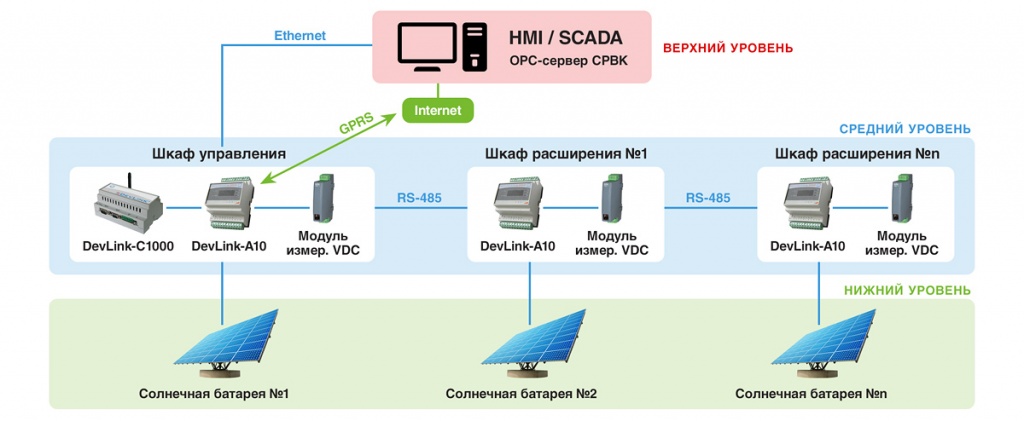

Структура системы из нескольких трекеров


По SPA алгоритму, реализованному в контроллере DevLink-C1000, выполняется расчет положения Солнца по азимуту и зениту с погрешностью ±0.0003°, а также время его восхода/захода и положения «в зените». Изменение положения трекера осуществляется двумя моторредукторами, каждый из которых управляется двумя пускателями («прямой» и «обратный» ход).

При монтаже трекера в  блок управления  вводятся координаты места его установки (долгота, широта, высота над уровнем моря). Дополнительной опцией к блоку управления может быть навигатор. Использования навигатора позволяет применять трекеры на подвижных железнодорожных или автомобильных, плавучих транспортных средствах, делая электростанцию на солнечных батареях мобильной и использовать её для чрезвычайных и иных ситуаций по всему миру.

Блок управления автоматически определяет параметры актуаторов каждого трекера, производит самонастройку в зависимости от типа используемого трекера.

Определение положения солнечной батареи обеспечивается за счет:
Дискретных  датчиков «Север» и «ЮГ» −2 шт.
Импульсных датчиков перемещения — 2 шт.
Концевых выключателей — 2 шт ( до 4 шт.)
Число датчиков может меняться в зависимости от типа трекера.

Блок управления работает совместно с метеостанцией, силовым блоком и трёхфазным счетчиком потребляемой электроэнергии. Метеостанция предупреждает систему о сильном ветре и тяжелых осадках. Метеостанция передаёт дискретные сигналы «Сильный ветер» и «Тяжелые осадки». При появлении первого сигнала трекеры поворачивают солнечную батарею в положение «Горизонтально», а при появлении второго — в положение «Вертикально».

Блок управления определяет вырабатываемую мощность энергосистемы и потребляемую, с фиксацией статистики.  Управление трекером (настройка, тестирование, обслуживание, визуальное наблюдение) может осуществляться с помощью персонального компьютера напрямую или через проводной интернет, а также через GPRS соединения, с помощью ПК, смартфона, планшета, с использованием ресурсов портала нашей компании United Solar Trackers (UST).

UST портал аккумулирует всю информацию о выпускаемых трекерах (состав, технические параметры), собирает информацию о выработке и потреблении электроэнергии каждым трекером, фиксирует метеобстановку в месте дислокации каждого трекера, осуществляет видеофиксацию, содержит техническую информацию о выпускаемых солнечных панелях, солнечных преобразователях, используемых в наших системах, и т.д.  Соответственно вся информация на портал поступает через блок управления.

Ширина 400
Масса 5кг 700г
Количество управляемых одним блоком трекеров до 64
Удаление до 1200 метров
Высота 300 мм
Глубина 155 мм
Ширина 400 мм
Технические характеристики промышленного контроллера DevLink-C1000
Центральный процессор ARM9, 400 МГц
Системное ОЗУ SDRAM PC 133 МГц – 64/128 Мбайт
Flash-память 128/512 Мбайт (опция – до 1024 Мбайт)
Интерфейсы 1xEthernet 100 с пром. защитой от статических разрядов (ESD-защита), 1 или 4 порта RS-485/1 или 2 порта RS-422, 1xUSB-host с пром. защитой от статических разрядов (ESD-защита), 1xmini-USB (опция), 1xMicroSD (опция), 1xI2C (опция – до 20-ти цифровых датчик
GSM/GPRS-модуль (опция) 2 SIM-карты
Универсальный вход/выход 6xDI / 4хDI и 2хDO, 6xDI/DO, 8xAI (опция – дополнительная плата ввода-вывода)
Напряжение питания 18…72В/~170…260В
Максимальная потребляемая мощность 14 Вт
Габаритные размеры 140х90х65 мм
Монтажное крепление Рейка DIN, зажим
Температура окружающего воздуха От минус 40°С до плюс 70°С
*- при дополнительной комплектации мезонин-платой ввода-вывода количество портов следующее: 1хRS-232, 1хRS-485.
