Тепловой насос: его схема и устройство
Принцип функционирования тепловых насосов основан на выделении из земли тепла, при температуре грунта приблизительно +8°С.
Процесс выделения тепла происходит посредством того, что три контура (контур теплового насоса, «рассольный» и отопительный) обмениваются между собой теплом.

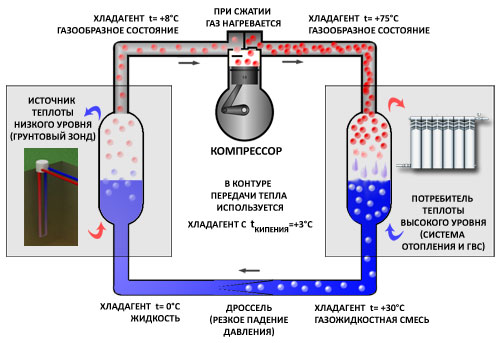

Общая схема работы теплового насоса представлена на рисунке:
Конструктивно тепловой насос состоит из следующих компонентов:
* Теплообменника, передающего грунтовое тепло на внутренний контур;
* Компрессора;
* Теплообменника, передающего тепло от внутреннего контура к системе отопления;
* Дроссельного механизма, понижающего давление;
* Земляного зонда и «рассольного» контура;
* Отопительного контура и ГВС.
