Подготовка к работе и монтаж солнечных коллекторов

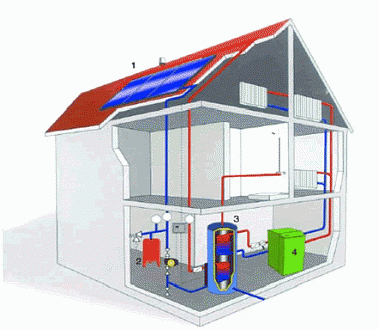

В данной статье рассматриваются принципы построения, монтажа и эксплуатации солнечной системы горячего водоснабжения небольшого дома(коттеджа).
Правила установки коллектора
На месте коллекторы устанавливаются так, чтобы их поверхность была направлена на юг с допустимым отклонением на восток до 20o, на запад — до 30o. Превышение допустимых отклонений вызывает заметное снижение теплопроизводительности коллекторов. Угол наклона солнечного коллектора к горизонту является постоянным и выбирается в зависимости от условий работы системы. Для системы, работающей круглый год ,угол наклона коллектора равен географической широте места установки, для работающей только в летний период — широте местности минус 15o, и для работающей только в зимний период — широте местности плюс 15o. Затенение коллектора в течение светового дня зданиями, растительностью или другими окружающими предметами приводит к снижению его производительности.
Правила монтажа
При монтаже системы солнечного горячего водоснабжения движение теплоносителя в коллекторе должно происходить снизу вверх. В процессе монтажа и после него, до заполнения системы теплоносителем, необходимо затенить коллектор от солнечных лучей во избежание перегрева сухого коллектора до температуры, достигающей 190oС. Затенение коллектора производится любым непрозрачным светооотражающим материалом(лучше всего — светлой тканью или блестящей металлизованой пленкой). Монаж в один ряд без установки компенсаторов теплового расширения более 3 -х коллекторов может привести к механическим повреждениям во время эксплуатации. В случае монтажа на горизонтальной плоскости во избежание взаимного затенения расстояние между рядами солнечных коллекторов следует принимать не менее 1,7 высоты ряда при круглогодичной работе системы и не менее 1,2 высоты ряда при летней работе.
Заправка солнечных коллекторов теплоносителем
Заправка теплоносителя производится исключительно в холодный коллектор во избежание теплового удара. Теплоноситель должен поступать в коллекторы снизу, скорость заполнения должна быть минимальной для выхода воздушных пробок к воздушному клапану в верхней точке системы. В течение нескольких дней требуется проверять уровень заполнения системы теплоносителем, и при необходимости доливать его. Теплоноситель должен полностью заполнять коллекторы и выпускные трубопроводы системы. Системы с безнасосной циркуляцией надо заправлять так, чтобы при остывании теплоносителя контур не оказался «завоздушен» вследствии уменьшения его объёма.
Эксплуатация солнечных коллекторов
После подключения коллектора к трубопроводам системы, заправки и проверки герметичности соединений, необходимо для уменьшения теплопотерь тщательно теплоизолировать все трубопроводы и фитинги, включая заглушенные и неиспользуемые патрубки коллектора, после чего выполнить наружное влагозащитное покрытие изоляции. При работе в составе систем теплоснабжения солнечные коллекторы не требуют постоянного наблюдения и регулярного обслуживания, кроме периодических внешних осмотров с целью контроля герметичности соединений (не менее одного раза за сезон) и периодической очистки светопоглощающих поверхностей, предотвращающей неизбежное при загрязнении падение эффективности.
