Любая автономная система электроснабжения, содержащая в своем составе аккумуляторные батареи, должна содержать в себе средства контроля заряда и разряда аккумуляторов.
Особенно это относится к системам со свинцово-кислотными аккумуляторами. Дело в том, что эти аккумуляторы боятся как глубокого разряда, так и перезаряда. В случае переразряда, резко сокращается срок службы аккумуляторной батареи или даже она может выйти из строя. Если же аккумулятор заряжен, но через него продолжает протекать зарядный ток, то это может привести в закипанию электролита и бурному газовыделению (в случае с заливными батареями) или к вспучиванию и даже взрыву герметичных аккумуляторных батарей.
Щелочные батареи хотя и не боятся глубокого разряда, но также не терпят перезаряда. Поэтому в систему автономного электроснабжения вводятся устройства, которые отключают нагрузку от аккумуляторных батарей если они недопустимо разряжены, а также отключают источник энергии (фотоэлектрическую батарею, ветротурбину и т.п.) если аккумуляторы заряжены.
Контроллеры заряда могут быть встроены в инверторы или блоки бесперебойного питания. В ББП обычно встраиваются и зарядные устройства.
Напряжения отключения нагрузки для свинцово-кислотных батарей обычно лежат в пределах от 10,5 до 11,5 В. Для 12 В аккумуляторных батарей при более чем 10-часовом разряде это означает использование от 100% до 20% номинальной емкости. При более быстрых разрядах количество отбираемой емкости уменьшается.
Напряжение отключения источника энергии обычно равно 14-14,3 В. Это предотвращает газовыделение при заряде аккумуляторных батарей. Существуют контроллеры заряда, в которых предусмотрен режим «выравнивания». Такой режим необходим периодически для заливных батарей, напряжение заряда при этом должно быть около 15 В. Для герметичных батарей такой режим запрещен.
Часто напряжения отключения можно регулировать при изготовлении или настройке. Но, в основном, контроллеры заряда продаются с уже установленными «типовыми» уровнями напряжений отключения. Мы не рекомендуем экономить на хорошем контроллере заряда для солнечной энергосистемы. Типичное распределение стоимости элементов энергосистемы следующее:
.png "ss (2013-02-14 at 10.37.49).png")
Как видим, стоимость солнечного контроллера составляет малую часть от общей стоимости энергосистемы. Однако, технологии заряда очень сильно влияют как на эффективность использования солнечной энергии, так и на срок службы одной из самых дорогостоящих частей системы автономного электроснабжения — аккумуляторных батарей.
Типы контроллеров заряда-разряда для фотоэлектрических систем
Контроллеры заряда отличаются по алгоритму заряда на последней стадии заряда при достижении напряжения заряженного аккумулятора, по способам регулирования тока (шунтовые и последовательные), по возможности слежения за точкой максимальной мощности (СТММ) солнечного модуля.
Простейшие контроллеры просто отключают источник энергии (солнечную батарею) при достижении напряжения на аккумуляторной батарее примерно 14,4 В (для АБ номинальным напряжением 12В). При снижении напряжения на АБ до примерно 12,5-13 В снова подключается солнечная батарея и заряд возобновляется. При этом максимальный уровень заряженности АБ при этом составляет 60-70%. При регулярном недозаряде происходит сульфатация пластин и резкое сокращение срока службы АБ. Такие контроллеры уже серийно практически не выпускаются, и с основном с таким типом контроллеров можно встретиться у различных «самоделкиных», которые или не имеют возможности купить современный контроллер, или пытаются «сэкономить» (экономии, в конечном счете, никакой не будет — см. про преимущества контроллеров с ШИМ и CTMM)
Более продвинутые контроллеры на завершающей стадии заряда используют так называемую широтно-импульсную модуляцию (ШИМ) тока заряда — по английски PWM (pulse-width modulation). ШИМ контроллеры обеспечивают 100% заряд аккумуляторов. Более подробно о контроллерах с ШИМ здесь.

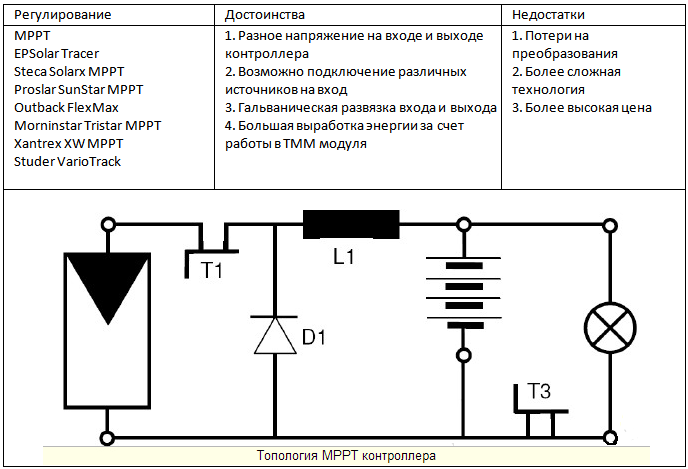

Наиболее сложные контроллеры умеют следить за точкой максимальной мощности фотоэлектрических батарей. Такие контроллеры называются MPPT контроллерами (Maximum Power Point Tracking — Слежение за Точкой Максимальной Мощности). Причем MPPT контроллеры также используют ШИМ для регулирования тока заряда аккумуляторов.
ШИМ контроллеры также делятся на шунтовые и последовательные

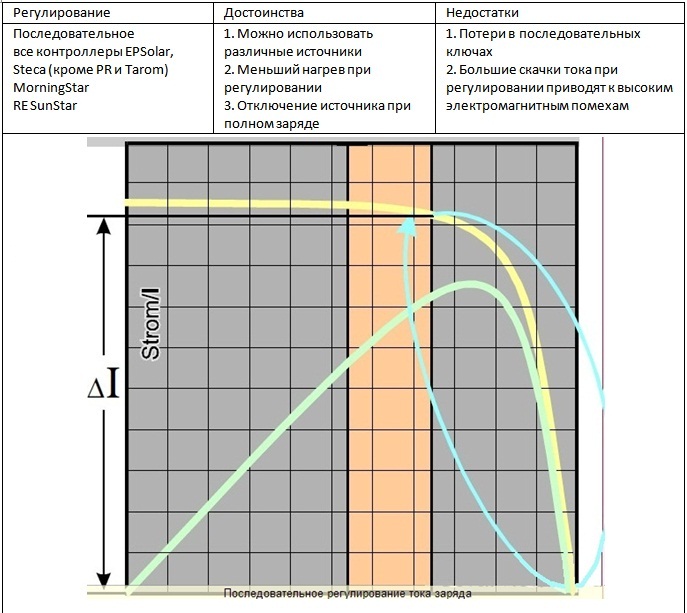

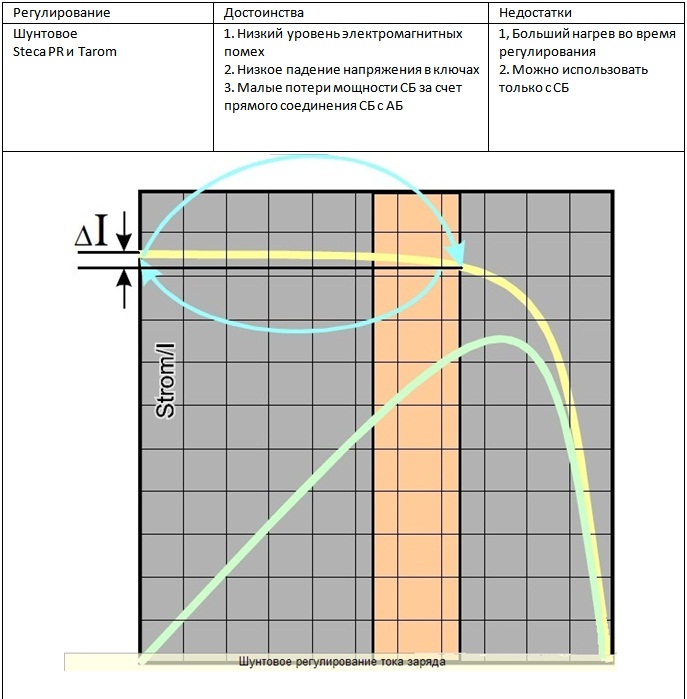

В шунтовых контроллерах солнечная батарея замыкается накоротко; таким образом, ток от солнечной батареи течет через шунт и не попадает в аккумулятор. Такой принцип работы не позволяет подключать ко входу контроллера другие источники энергии, кроме фотоэлектрических батарей. В последовательных контроллерах источник энергии отключается от аккумулятора и нагрузки. Напряжение на источнике энергии поднимается до значения напряжения холостого хода. Каждый тип регулирования имеет свои преимущества и недостатки.
.jpg "ss (2013-02-14 at 10.08.53).jpg")
.jpg "ss (2013-02-14 at 10.17.11).jpg")
.png "ss (2013-02-14 at 10.22.03).png")
Контроллеры также отличаются по алгоритму регулирования. Большинство контроллеров обеспечивает регулирование по напряжениям, или по степени заряженности аккумулятора (SOC — state of charge). SOC могут считать только продвинутые контроллеры. Многие недорогие контроллеры, которые отображают степень заряженности АБ в %, на самом деле не могут вычислять SOC и дают примерную цифру в зависимости от напряжения на АБ и, в лучшем случае, скорости его изменения. Считается, что регулирование по SOC обеспечивает лучшие режимы работы аккумуляторов и продлевает срок их службы.
По-настоящему SOC могут вычислять следующие модели контроллеров при условии, что контроллер учитывает весь ток заряда и разряда аккумулятора (может потребоваться измерительный шунт на аккумуляторе):
Steca серий PR и Tarom
Prosolar SunStar MPPT (c дополнительным шунтом)
Outback FlexMax (с дополнительным шунтом и системой контроля FlexNet DC)
