Солнечный контроллер Prosolar SunStar MPPT

Prosolar SunStar MPPT является продвинутым контроллером для солнечных фотоэлектрических модулей с функцией слежения за точкой максимальной мощности (ТММ) солнечного модуля.

Prosolar SunStar MPPT является продвинутым контроллером для солнечных фотоэлектрических модулей с функцией слежения за точкой максимальной мощности (ТММ) солнечного модуля.

Имеет встроенное жидкокристаллическое табло и обладает рядом важных функций. Высокая надежность, качество исполнения и доступная цена делает его оптимальным выбором MPPT контроллера для вашей системы солнечного электроснабжения.

Функции контроллера SunStar MPPT:

  • Комбинирует в себе встроенную функцию MPPT (Maximum Power Point Tracking — слежение за точкой максимальной мощности солнечной батареи), управление зарядом аккумулятора, вывод информации о состоянии заряженности аккумуляторной батареи.
  • Поддержка максимальной выходной мощности без ее снижения при температуре окружающей среды до 50 ºС.
  • Встроенный алгоритм контроля энергии в аккумуляторе отслеживает отдаваемую и потребляемую энергию, на основе чего рассчитывается оставшаяся в аккумуляторе энергия. Степень заряженности аккумулятора отображается в процентах от полного заряда, в А*ч, в Вт*ч. Данные по работе системы хранятся в течение 90 дней в памяти контроллера.
  • Может использоваться со свинцово-кислотными, гелевыми и AGM-аккумуляторами, выполняет 2/3/4-стадии заряда с возможностью регулирования всех параметров и режимов заряда.
  • Для моделей SS-50C MPPT и SS-80C MPPT оптимальным является подключение цепи фотоэлектрических модулей до 112В постоянного тока (максимальное напряжение 140В).
  • Для моделей SS-40CX MPPT и SS-80CX MPPT оптимальным является подключение цепи фотоэлектрических модулей до 192В постоянного тока (максимальное напряжение 240В).

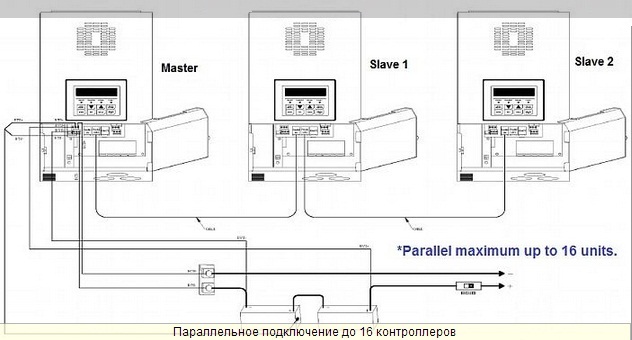

  • Возможность объединения в одну систему до 16 контроллеров для обеспечения более высоких токов заряда.
  • Точная зарядка аккумуляторов напряжением 12В/24В/36В/48В с простой настройкой параметров и использованием отдельных проводов для датчика напряжения аккумулятора.
  • Встроенная функция температурной компенсации для безопасной и полной зарядки аккумуляторов.
  • Может заряжать свинцово-кислотные аккумуляторы: с жидким электролитом, гелевые, AGM, а также литиевые LiFePO4 аккумуляторы.
  • 2,3 или 4 стадии заряда с регулируемыми параметрами на всех стадиях.

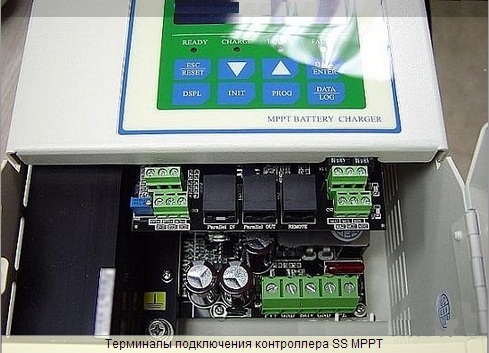

  • ss (2013-02-14 at 07.26.12).jpg

    Особенности контроллеров SunStar MPPT
    1. Наличие встроенного жидкокристаллического дисплея, отображающего основные параметры системы
    2. Отдельный провод для датчика напряжения исключает погрешность при измерениях напряжения на аккумуляторе
    3. Возможность считать SOC (степень заряженности аккумулятора) в процентах при установке дополнительного измерительного шунта. Тем самым даже при наличии инвертора и других зарядных устройств, контроллер может считать степень заряженности и регулировать заряд в соответствии с ее значением. Это улучшает эффективность заряда и продлевает срок службы аккумуляторов
    4. Возможность выбора алгоритма поиска точки с максимальной мощностью. Возможны 4 метода поиска точки максимальной мощности:
    метод итераций вокруг текущей рабочей точки (Perturb&Observe)
    работа в найденной во время начального сканирования точке (Scan&Hold)
    работа при напряжении, составляющем определенную долю от напряжения холостого хода (Percentage)
    работа при определенном входном напряжении (Hold Input V)
    1. Возможность заказать изготовление контроллеров с положительным заземленным контактом

    ss (2013-02-14 at 07.26.25).jpg

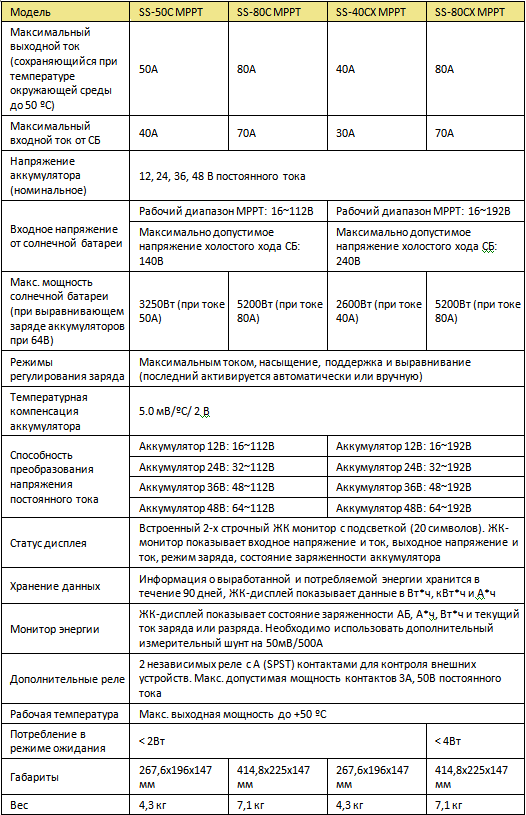

    Спецификации:

    ss (2013-02-14 at 07.23.53).png

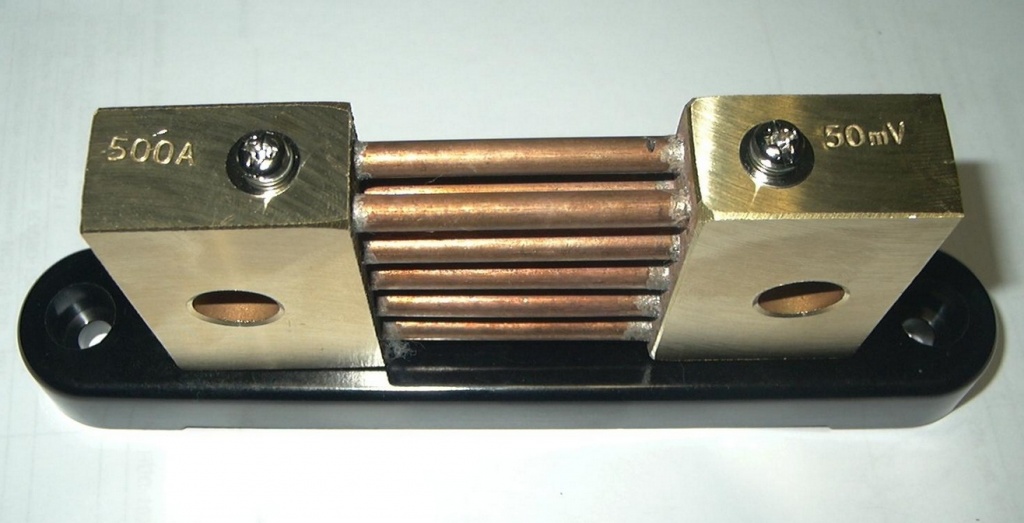

    ss (2013-02-14 at 07.26.38).jpgИзмерительный шунт SH-500
    Измерительный шунт является опциональным элементом и необходим для того, чтобы добиться оптимальных режимов работы контроллера Prosolar SunStar MPPT. Основным назначением шунта является обеспечение возможности измерения контроллером разрядного тока аккумулятора, а также общего тока заряда в случае применения нескольких зарядных устройств для аккумуляторов.

    Шунт рекомендуется размещать в щитке постоянного тока. Шунт рассчитан на ток до 500А (50 мВ).

    Дополнительные управляющие контакты
    Prosolar SunStar MPPT может быть с успехом использован не только в фотоэлектрических, но и ветроэлектрических и гибридных системах электроснабжения. Контроллер оснащен 2 управляющими реле, которые могут быть запрограммированы на различные условия. Например, можно контролировать ими балластную нагрузку. Для контроля ветроустановки необходим дополнительный выпрямитель, контроллер с балластной нагрузкой, которые ограничивает выходное напряжение и обеспечивает торможение ветротурбины при чрезмерном ветре.

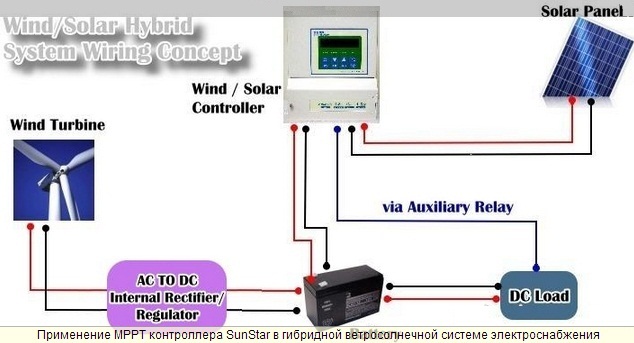

    Применение MPPT контроллера SunStar в гибридной ветросолнечной системе электроснабжения
    Поэтому для ветроустановок есть специальное устройство — Prosolar WindStar MPPT, которое включает в себя выпрямитель, органичитель напряжения, контроллер балластной нагрузки и MPPT контроллер.

    ss (2013-02-14 at 07.26.51).jpg

    Управляющие реле SunStar MPPT полностью независимы и имеют переключающие контакты на максимальный ток 3 А и напряжение до 50В постоянного тока. Реле программируются 4 параметрами: режим, условие включения, условие выключения, минимальное время нахождения во включенном состоянии.

    Эти параметры могут принимать различные значения. Возможные режимы: ВКЛ, ВЫКЛ, напряжение на СБ, напряжение на АБ, ток на выходе, ток на АБ, температура контроллера, температура АБ, время, степень заряженности АБ, выходное напряжение.

    Управляющими контактами можно запускать генератор при низком заряде аккумуляторов или при изменении нагрузки, включать внешний кулер, если температура контроллера или аккумулятора повысилась, отключать или включать определенную нагрузку в определенное время. В будущем производителем могут быть добавлены дополнительные функции.

    Для полной информации по программированию дополнительных управляющих контактов см. руководство контроллера SunStar MPPT.
