Мини-ГЭС по принципу водоворота

В целях избежания негативных экологических последствий при сооружении плотинных мини-ГЭС изобретатель предложил часть потока вблизи берега отводить в специальный канал, направляющий воду к плотине.

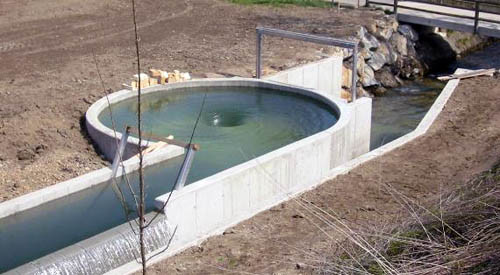

Плотина представляет из себя бетонный цилиндр, к которому вода подходит по касательной, обрушиваясь в центре в глубину. Так в центре цилиндра образуется водоворот, который и закручивает турбину. Этот тип мини-ГЭС наиболее оптимален для электростанций мощностью до 150 кВт. Хороший КПД появляется начиная с перепада высот 0,7 м.

КПД преобразования энергии падающей воды в такой мини-ГЭС в ток достигает 73%. Экспериментальный образец, установленный на ручье, выработал свыше 50 МВт·ч электричества при рабочем перепаде высот воды 1,3 м и расходе 1 куб.м/сек. Максимальная электрическая мощность такой мини-станции достигает 9,5 кВт.

При действии такой мини-ГЭС скорость вращения турбины низкая и для рыбы, попавшей в водоворот, лопасти колеса опасности не представляют. К тому же лопасти не рассекают воду, а поворачиваются синхронно с водоворотом.

Еще одним экологическим плюсом данного проекта является перемешивание в водовороте загрязнителей и хорошая аэрация воды, что способствует интенсивной работе микроорганизмов, очищающих ее естественным образом.

Водоворот, образующийся в мини-ГЭС, способствует терморегуляции в водоеме — увеличенная площадь контакта воды с воздухом приводит к ее охлаждению летом; зимой ГЭС продолжает работать подо льдом, наиболее плотная вода тяготеет к центру водоворота, по краям цилиндра образуется ледяная корка, которая выступает в роли утеплителя, не дающего слишком сильно охладиться центру.

Стоимость пробного образца мини-ГЭС составила 75 тыс. долл.
