Основные различия и возможности инверторов серии МАП

Инвертор МАП Энергия SIN — это хорошее решения для организации бесперебойного питания при аварийных отключениях в электросетях.

Инвертор МАП «Энергия» SIN представляет собой многофункциональный преобразователь постоянного напряжения (инвертор напряжения) аккумуляторной батареи 12/24/48В в переменное напряжение 220В с частотой 50Гц, с функцией мощного заряда АКБ, и предназначен для питания различных потребителей электроэнергии (электроинструмент, бытовые электроприборы, радиоаппаратура и т.д.).

Инвертор МАП Энергия SIN — это хорошее решения для организации бесперебойного питания при аварийных отключениях в электросетях.

Если же электричества нет вообще, то совместно с бензо/дизель/газо генератором, прибор с несколькими АКБ (например 4 или 6 шт по 200АЧ) может служить источником автономного электричества с очень высоким КПД. Генератор будет включаться лишь изредка, раз в несколько суток (для подзарядки АКБ), а электричество в наличии будет постоянно. А значит обеспечена тишина, чистый воздух, длительный ресурс генератора и малый расход топлива.

Разновидности корпусов МАП

МАП 1,3 — 2 кВт

корпуса МАП

МАП 3 — 6 кВт

корпуса МАП

МАП 9 кВт

корпуса МАП

МАП 12 кВт

корпуса МАП

МАП 3 — 9 кВт в корпусе для 19 дюймовой стойки

корпуса МАП

МАП-ы в корпусе 19 и АКБ, установленные в соответствующий телекоммуникационный шкаф (высота шкафа выбирается при заказе).

корпуса МАП

Отличия модели МАП SIN HYBRID от МАП SIN PRO
  1. МАП SIN HYBRID умеет синхронизироваться с сетью 220В (или с электрогенератором) и, при необходимости (например, при превышении потребляемой от сети/генератора мощности), не переключаться на генерацию 220В от АКБ, а добавлять энергию от АКБ к энергии от сети. Это намного лучше, т.к. процесс происходит плавно, добавляется именно столько, сколько не хватает. В итоге, в целом, нагрузка на АКБ идёт многократно ниже, что позволяет использовать такую добавку намного дольше, чем, если бы вся нагрузка полностью переключалась бы на генерацию от АКБ.
  2. Умеет добавлять энергию от альтернативных источников энергии (солнечные панели, ветрогенераторы) в домашнюю сеть, как с использованием АКБ (полностью или частично), так и не задействуя АКБ (АКБ всё равно нужны, т.к. МАП без них не работает, и в случае отключения в сети 220В, они потребуются, но т.к. они не задействуются, срок их службы не уменьшается).
  3. Может направлять вырабатываемую энергию от альтернативных источников, в промышленную сеть (если установлен электросчётчик, который умеет вычитать показания при обратном направлении токов). К таким счётчикам относятся, например, счетчик старого типа, с колёсиком СО505 (без значков + и о на нём). В случае «продажи» энергии в сеть, счётчик будет крутиться в обратном направлении. Существуют и электронные варианты подобных счётчиков для трёх фаз. Напомним, что для подобного подключения (продажа обратно в сеть), необходимо получить соответствующее разрешение.
Отличия модели МАП SIN Li от МАП SIN PRO

МАП SIN умеет заряжать и литий-железофосфатные АКБ. Но для таких АКБ, в обязательном порядке необходимы BMS — электронные платы распределяющие заряд внутри общей «вязанки» АКБ. Т.е. они обеспечивают равномерное распределение заряда между отдельными АКБ. Существуют два типа BMS — обычные, в виде плат, привинчиваемых между клеммами каждого АКБ, и интеллектуальные. Интеллектуальные отличаются наличием ещё и главной платы с микропроцессором, анализирующей сигналы от каждой платки установленной на АКБ. Интеллектуальная BMS, при необходимости, даёт команду инвертору снять общий заряд/разряд, а не только распределяет сам заряд между АКБ.

Т.е. в случае аварийной ситуации с каким-нибудь отдельным аккумулятором, обычный BMS всего лишь зажжёт свой светодиод (на плате с аварийным АКБ) и будет ждать вмешательства человека, а интеллектуальный BMS даст команду инвертору прекратить работу. В первом случае, если человек не обратит внимание на горящий светодиод, и не вмешается, то постепенно и другие аккумуляторы могут выйти из строя. Во втором случае, вмешаться придётся сразу, т.к. прекратится подача 220 В.

МАП SIN Li, в отличии от обычного МАП SIN, умеет общаться с интеллектуальной BMS (в настоящий момент реализовано под BMSимеющей контакт реле управления), а так же он обеспечивает её питание (и автоматически снимает питание с BMS, в случае разряда АКБ).

Модификация МАП Энергия с литерами Li может быть сделана в любой из модификаций МАП SIN, например, МАП SIN HYBRID Li

Основные возможности МАП «Энергия» SIN:
  1. Автоматическое мгновенное переключение на автономное питание от аккумуляторов и обратно на сеть, соответственно при пропадании и появлении электричества в сети, автоматический заряд и поддержание АКБ;
  2. Форма сигнала на выходе 220 В чистый синус (в соответствии с ГОСТ 13109-97 для электросетей общего назначения);
  3. Автоматический регулятор напряжения. Диапазон входного напряжения (без перехода на батареи, обычно 175В — 250В), настраивается пользователем, и обеспечивает дополнительную защиту аппаратуры;
  4. Возможность использования в качестве компьютерного UPS (с соответствующим ПО) высокой мощности, с очень большим временем автономной работы;
  5. Возможность подключения к компьютеру для мониторинга, ведения журнальных записей и программирования;
  6. Наличие байпаса (автоматическая трансляция 220 В, даже в случае выхода МАП-а из строя);
  7. Вентиляторы с изменяемой скоростью вращения для тихой работы;
  8. Пиковая мощность (5 сек) более чем вдвое выше номинальной;
  9. Автоматическое отключение при перегрузке, перегреве и др. защиты
Особые преимущества МАП «Энергия» SIN:
  1. Цифровое табло с отображением всех параметров (напряжений, токов, температур, режимов и др.), с русскоязычным меню, позволяет не только быть в курсе происходящего, но и устанавливать пороги переключений, напряжения, токи, в широком диапазоне с высокой точностью (все настройки инвертора сохраняются во внутренней энергонезависимой памяти);
  2. Корректная работа с мини-электростанцией (перехват нагрузки в случае превышения мощности; автоматическое временное уменьшение зарядного тока, в случае общего потребления в рамках максимальной мощности мини-электростанции; выравнивание зарядного тока);
  3. Бесплатное ПО для мониторинга электросетей , в том числе дистанционно, и МАП SIN «Энергия»;
  4. Мощная четырехступенчатая зарядка (до 120А в зависимости от модели) с пошаговой цифровой регулировкой напряжений и токов, что позволяет быстро зарядить большую ёмкость АКБ и обеспечить длительную автономную работу. МАП «Энергия» способен заряжать с любые типы аккумуляторов (кислотные, гелевые, AGM, щелочные). Есть поддерживающий режим (всегда 100% заряд) и температурная компенсация (с выносным датчиком на аккумулятор);
  5. В случае аварийного разряда АКБ до нуля, встроенное зарядное устройство сможет их зарядить и восстановить (даже специализированные зарядники далеко не все способны на заряд с нуля);
  6. Приоритет использования возобновляемых источников для питания нагрузки (режим ЭКО);
  7. Возможность использование двухтарифного режима (приоритетная зарядка АКБ в ночное время и приоритетная генерация от АКБ в дневное время).
  8. Возможность автоматического увеличения мощности электросетей в пиковое время или при пиковых нагрузках (например, если на дом выделено только 2 кВт мощности, то используя МАП SIN 9,0 кВт, можно увеличить мощность вплоть до 9,0 кВт, причём прибор будет сам, при необходимости, автоматически переходить на АКБ и выдавать необходимую мощность);
  9. Профессиональное исполнение. Высокопрочный стальной брызгозащищённый, пожаробезопасный корпус. Повышенная надёжность и помехозащищённость, в том числе защита от замыкания фаз;
  10. Схемотехника базируется на использовании низкочастотных торов (именно дорогих ТОР-ов, а не просто НЧ трансформаторов), что хотя и дороже, зато обеспечивает огромные мощности и надёжность (тем не менее, цена ниже зарубежных аналогов). Класс устройства — профессиональное;
  11. Сертифицированный температурный диапазон от −25℃ до +35℃.

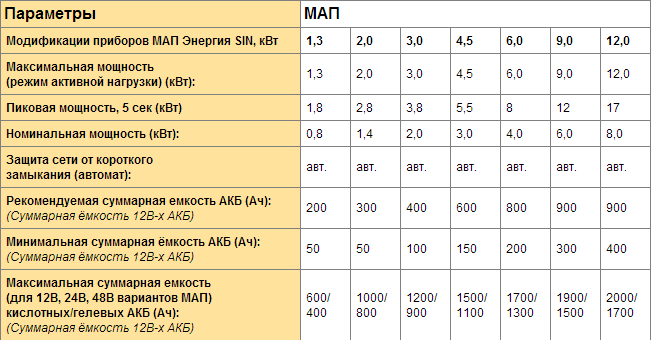

Модификации приборов, рекомендуемые емкости АКБ

ss (2012-10-12 at 06.26.16).png

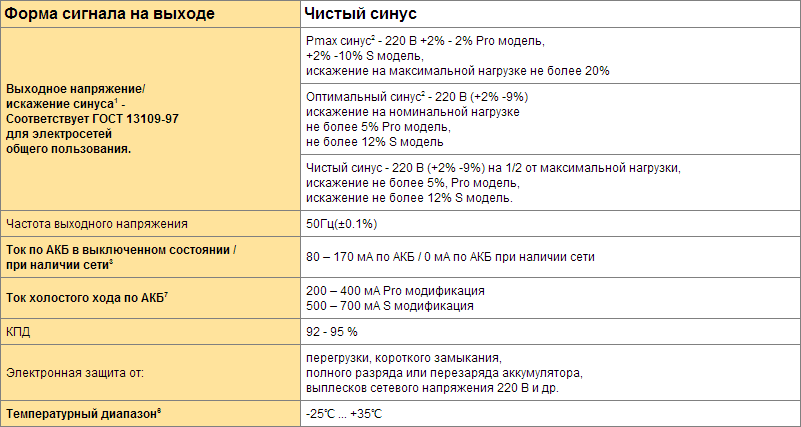

Автономная работа (генерация от АКБ)

ss (2012-10-12 at 06.27.25).png

Работа при внешней сети


ss (2012-10-12 at 06.28.27).png

Типовое время переключения:

ss (2012-10-12 at 06.28.39).png

1 * Параметры гарантируются при заряженном аккумуляторе 13В (26В / 52В cоотв.) и в режиме «Pmax» см. «Режим программирование ЖКИ»
2 * На мощности выше номинальной в автономном режиме МАП будет работать не более 30 мин
3 * Зависит от напряжения на АКБ и подсветки ЖКИ. Для полного отключения необходимо выключить МАП тумблером (на задней панели) или снять клемму с АКБ
4 * Напряжения перехода на автономную работу программируется.
5 * Переключение на сеть произойдет через 5 секунд после появления в ней 220 В, но само переключение за <1мс
6 * Все элементы кроме ЖКИ до −40℃. При температурах >35℃, мощность прибора уменьшается, т.к. тепловая защитиа начнет срабатывать на меньших мощностях.
7 * Зависит от модели.
8 * Зависит от того находится ли МАП в режиме заряда или трансляции.

Ориентировочное время работы от аккумуляторов

ss (2012-10-12 at 06.31.15).png
