Подбор оборудования для вентиляции и кондиционирования воздуха в помещениях плавательных бассейнов

При определении надлежащих параметров воздушной среды в бассейне следует учитывать как проблемы влажности, так и эксплуатационные расходы.

ss (2013-08-17 at 06.09.50).jpgДля минимального испарения влаги с поверхности воды необходимо, чтобы температура воздуха в бассейне всегда была выше температуры воды, причем чем выше эта разница температур, тем меньше будет интенсивность испарения влаги. Однако для достижения наиболее экономичных и комфортных условий эта разница температур должна составлять не более 2-3 °С.

Обычно температура воздуха в помещениях общественных бассейнов 29 — ЗО°С, а температура воды на 1 — 2°С ниже. Температура воды в лечебных бассейнах 35 — 37°С.

Вентиляция воздуха с рекуперацией тепла
Назначением вентиляционной установки является поддержание требуемой температуры и влажности воздуха с обеспечением его хорошего качества. Воздух в помещении плавательного бассейна всегда имеет более высокую влажность по сравнению с наружным. Из этого следует, что при подаче в помещение расчетного количества свежего воздуха можно поддерживать относительную влажность на заданном уровне.Этот процесс довольно энергоемкий, поэтому необходимо утилизировать как можно больше тепловой энергии вытяжного воздуха и избегать избыточного воздухообмена.

Система рекуперации агрегата Dantherm DanX, укомплектованная органами управления и регулирования, является превосходным решением для обеспечения эффективного и экономичного управления параметрами воздушной среды в помещениях плавательного бассейна.

Проектирование
При подборе оборудования следует в первую очередь рассчитать интенсивность испарения влаги с водной поверхности, а затем на основании полученной величины, определить максимальный объем свежего воздуха, необходимый для подачи в помещение. Исходя из этих значений подбирается соответствующий типоразмер агрегата Dantherm DanX.

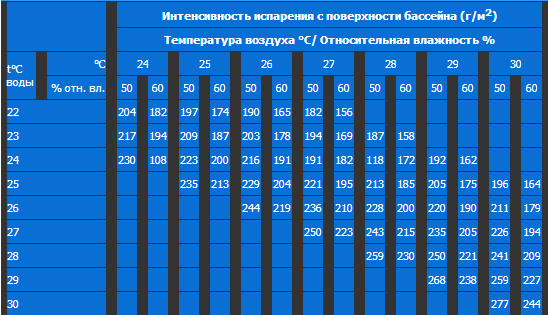

Как уже отмечалось, испарение влаги с поверхности самого бассейна, а также с поверхности сырых и мокрых материалов и предметов, используемых в помещении, является основным фактором, влияющим на влажность окружающего воздуха. Интенсивность испарения зависит от площади водоема, температуры воды, влажности воздуха, скорости воздушного потока и активности купающихся. Для расчета количества испаряющейся влаги существует достаточно много расчетных и эмпирических формул. В нижеприведенной таблице, которая может помочь при необходимости быстрого подбора оборудования, приведены значения интенсивности испарения, полученные на основании формулы стандарта VDI-2089 (Общество немецких инженеров), используемого для расчета размеров закрытых плавательных бассейнов.

ss (2013-08-17 at 06.04.04).png

Интенсивность испарения рассчитывается следующим образом:
W = е * А * (P B — PL) г/час

А = Площадь водной поверхности бассейна (м 2);
P B = Давление водяных паров насыщенного воздуха при температуре воды в бассейне (гПа);
PL = Парциальное давление водяных паров при заданных температуре и влажности воздуха (гПа);
е = Эмпирический коэффициент [г/(м 2 * час * гПа)]:
0.5 — закрытая поверхность бассейна;
5 — неподвижная поверхность бассейна;
15 — небольшие частные бассейны с ограниченным количеством купающихся;
20 — общественные бассейны с нормальной активностью купающихся;
28 — бассейны для отдыха и развлечений;
35 — бассейны с водяными горками и значительным волнообразованием.

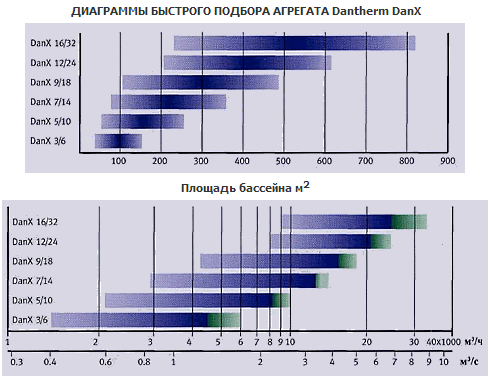

Нижеприведенные диаграммы, предназначенные для упрощения подбора агрегата Dantherm DanX, разработаны с учетом указанной формулы и значения эмпирического коэффициента е = 20.

Расчет необходимой кратности воздухообмена
Расход наружного воздуха, требуемый для удаления испаряющейся влаги, можно рассчитать следующим образом:
m L = m W / (Х U — Х J)
m L = Массовый расход наружного воздуха (кг/сек)
m W = Массовый расход вытяжного воздуха (кг/сек)
Х U = Влагосодержание наружного воздуха (г/кг)
Х J = Влагосодержание воздуха в помещении (г/кг);

Влагосодержание наружного воздуха (Х U ) в зависимости от времени года колеблется от 2 −3 г/кг зимой до 11 — 12 г/кг летом. На практике следует ориентироваться на величину Х U и около 9 г/кг, поскольку ее превышение наблюдается в течение непродолжительного времени, составляющего лишь 15 % от всего годового периода. Эта величина рекомендуется стандартом VDI-2089. Кроме того, конденсация влаги в летнее время не является значительной, поэтому величина Х J может быть принята немного выше расчетной.

ss (2013-08-17 at 06.08.20).png
