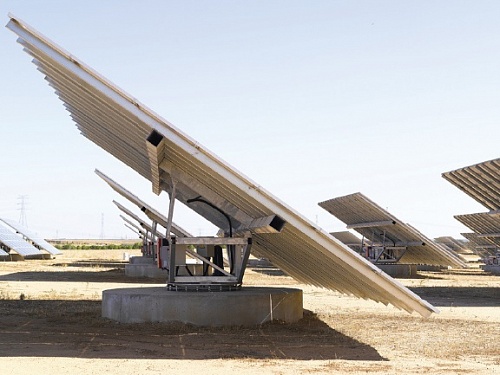

Трекер UST-VSAT
![]() |
Одноосевой трекер азимутальный UST-VSAT с сезонной ориентацией выполнен в виде несущей конструкции, расположенной на одноповоротном утройстве. Привод по азимуту - 1 трёхфазный двигатель. Сезонная ориентация по зениту осуществляется с помощью винтовых домкратов вручную. Управление: блок управления трекером UST-DR-001.
В состав трекера входит 3 инвертора. Полезная нагрузка: PV, CPV, HCPV-модули. При использовании PV-модулей мощностью 215 Вт максимальная выработка одного полного комплекта энергосистемы из 72 модулей составит 15,48 кВт. Максимальная мощность энергосистемы: 17,415 кВт (91 PV-модуль по 215 Вт). С одного блока управления выработка электростанции, состоящей из 64 трекеров, составит 1114,56 кВт.
Количество блоков управления в электростанции не ограничено. Слежение за солнцем осуществляется по алгоритму солнечной позиции.
Преимущества:
— конструкция основания рабочей поверхности дает возможность использовать различные PV, CPV, HCPV-модули (различных размеров и мощностей);
— максимальная мощность энергосистемы на базе данного трекера 17,415 кВт (91 PV-модуль по 215 Вт);
— увеличение производительности энергосистемы по сравнению со стационарной до 30%;
— система слежения работает по алгоритму солнечной позиции;
— в основании бетонный фундамент;
— выходное напряжение: 3×220 В (3 фазы по 220 В);
— каждая фаза питается от отдельного инвертора;
— количество инверторов: 3;
— солнечный трекер UST-VSAT имеет систему контроля перемещения, систему удаленного управления и мониторинга;
— двигатели трекера самозаписываются от инверторов системы, что приводит к снижению затрат на эксплуатацию и обслуживание;
— блоком управления трекера можно управлять 64 трекерами (1114,56 кВт);
— количество блоков управления в системе не ограничено.
— конструкция основания рабочей поверхности дает возможность использовать различные PV, CPV, HCPV-модули (различных размеров и мощностей);
— максимальная мощность энергосистемы на базе данного трекера 17,415 кВт (91 PV-модуль по 215 Вт);
— увеличение производительности энергосистемы по сравнению со стационарной до 30%;
— система слежения работает по алгоритму солнечной позиции;
— в основании бетонный фундамент;
— выходное напряжение: 3×220 В (3 фазы по 220 В);
— каждая фаза питается от отдельного инвертора;
— количество инверторов: 3;
— солнечный трекер UST-VSAT имеет систему контроля перемещения, систему удаленного управления и мониторинга;
— двигатели трекера самозаписываются от инверторов системы, что приводит к снижению затрат на эксплуатацию и обслуживание;
— блоком управления трекера можно управлять 64 трекерами (1114,56 кВт);
— количество блоков управления в системе не ограничено.
Осей вращения | 1 (вертикальная) |
Рабочая поверхность | 107,13 кв.м. |
Максимальная рабочая поверхность | 135,4 кв.м. |
Мощность | 15.48 кВт |
Максимальная мощность | 17415 кВт |
Вертикальная ось вращения (азимутальные углы) | от -180° до 180° |
Угол наклона | от 0° до 76° (в зависимости от широты места), может быть увеличен в зависимости от места расположения) |
Двигатели с рабочим напряжением | 380 В (трёхфазные) |
Дизайн | конструкция на опорно-поворотном устройстве |
Вес | 2500 кг (без модулей и основания) |
Максимальный вес модулей | 1500 кг |
Основание | железобетонный фундамент (от 7,5 куб.м.), смотреть по месту |
Максимальная скорость ветра | 140 км/ч |
Температурный режим | от -40°С до +90°С |
MAX габариты | по высоте до 9,4 м (с основанием), по вертикальной оси вращения - 14 м (MAX ширина рабочей поверхности) |
